Кабельный листовой лоток перфорированный 110x100x3000 (SKS 110 FS) | 6061109 OBO Bettermann

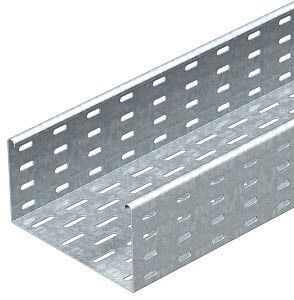

Кабельный лоток листовой перфорированный 110x100x3000 мм, сталь 1.5мм от OBO BETTERMANN (артикул 6061109, тип SKS 110 FS) предназначен для прокладки и фиксации силовых и слаботочных кабелей в условиях повышенных механических нагрузок и требований к пожарной безопасности.

Назначение и область применения

Этот лоток используется для организации кабельных трасс в промышленных объектах, энергообъектах, на транспорте и в инфраструктурных зонах. Подходит для установки внутри помещений и на открытых площадках при условии защиты от прямого воздействия осадков. Применяется там, где требуется надежная поддержка большого количества кабелей и доступ к ним для обслуживания.

Технические характеристики

• Габариты: ширина 110 мм, высота бортов 100 мм, длина 3000 мм
• Толщина стали: 1,5 мм
• Материал: оцинкованная сталь с покрытием из цинка
• Полезное сечение: 10 800 мм2 - позволяет уложить значительный объем кабелей
• Перфорация: боковые стенки и дно имеют перфорацию для вентиляции, крепления и прохода кабелей
• Огнестойкость: соответствует требованиям к негорючим материалам
• Исполнение: с комплектным соединительным разъемом для быстрого сбора секций
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023
• Реестр РФ: №1367/12/2023

Совместимость и монтаж

Кабельный лоток листовой перфорированный 110x100x3000 мм, сталь 1.5мм совместим с другими элементами системы SKS 110 от OBO BETTERMANN - углы, переходники, кронштейны и крышки. Соединительный разъем обеспечивает герметичную и прочную стыковку без дополнительного крепления. Монтажная перфорация в основании позволяет закрепить лоток на стенах, потолках или опорах с помощью болтов или хомутов. Для сборки длинных трасс рекомендуется использовать одинаковый тип лотков одной серии.

Безопасность и стандарты

Лоток изготовлен из оцинкованной стали и имеет сертификат огнестойкости. Лицензия Росатома подтверждает соответствие требованиям для использования на объектах атомной энергетики. Реестр промышленной продукции РФ гарантирует легализованность продукта для применения в государственных и коммерческих проектах в России.

Преимущества

• Высокая жесткость за счет увеличенной высоты бортов (100 мм) и толщины стали (1,5 мм)
• Перфорация снижает вес и улучшает теплоотвод, предотвращая перегрев кабелей
• Цинковое покрытие защищает от коррозии даже в средней влажности
• Удобство монтажа благодаря готовому соединительному разъему
• Доступ к кабелям без демонтажа - можно легко заменить или добавить провода

Ограничения применения

• Не предназначен для постоянного нахождения под водой или в агрессивных химических средах
• Не следует применять в местах с частыми ударными нагрузками без дополнительной защиты
• При использовании вне помещения необходимо предусмотреть защиту от прямого попадания дождя и снега
• Не совместим с системами других производителей без адаптеров

Примеры использования

• Производственные цеха - прокладка кабелей питания станков и автоматики
• АЭС и тепловые электростанции - согласно лицензии Росатома
• Железнодорожные терминалы - трассировка сигнализационных и управляющих кабелей
• Объекты связи и телекоммуникаций - организация внутренних кабельных маршрутов

Практические советы

• При расчете нагрузки учтите максимальную заполненность сечения - не более 60–70% от 10 800 мм2
• Используйте кронштейны с шагом не более 1,5 метра для горизонтальных участков
• Для вертикальных участков применяйте специальные фиксаторы - сам лоток не рассчитан на самостоятельное удержание веса при большой протяженности
• При необходимости удлинения - всегда используйте оригинальные соединители SKS 110 FS, чтобы сохранить целостность конструкции и сертифицированные характеристики
• Проверьте посадочные отверстия перед монтажом - они должны точно совпадать с выбранным способом крепления
