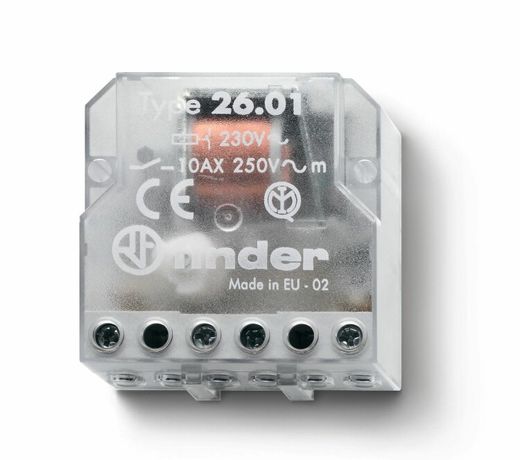

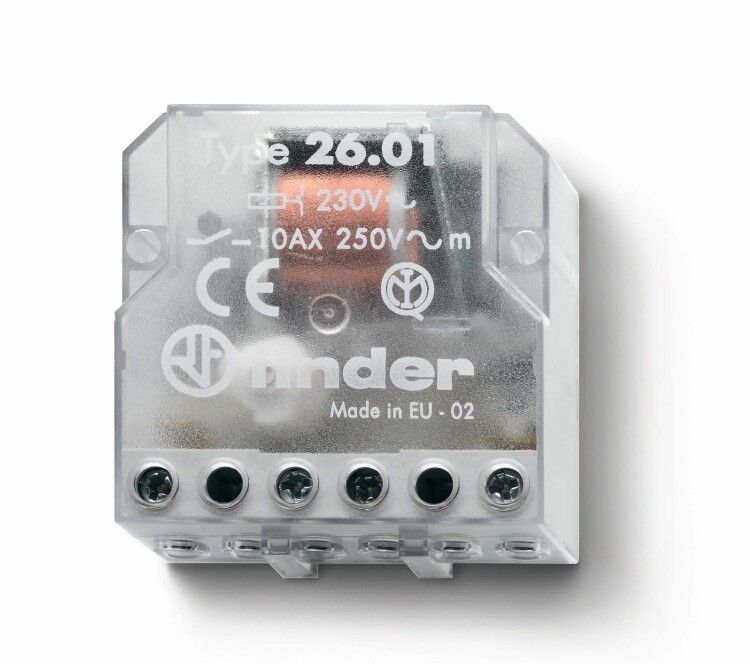

Шаговое электромеханическое реле; 1NO 10А, 2 состояния; контакты AgNi; питание 48В АC; монтаж в коробке; степень защиты IP20 | 260180480000 Finder 26.01.8.048.0000

Реле шаговое электромеханическое Finder 26.01.8.048.0000 - это промежуточное устройство с одним нормально открытым контактом, предназначенное для коммутации нагрузок до 10 А при напряжении 48 В переменного тока. Устройство монтируется внутри распределительной коробки, обеспечивает надёжное переключение цепей с контактами из серебро-никеля и соответствует требованиям европейских стандартов.

Назначение и область применения

Реле шаговое электромеханическое Finder 26.01.8.048.0000 используется для управления электрическими цепями с помощью импульса управляющего сигнала. После срабатывания контакт остаётся в новом положении даже после исчезновения напряжения на катушке - это позволяет использовать его в системах, где требуется сохранение состояния без постоянного питания. Подходит для автоматизации оборудования: станков, конвейеров, систем освещения, бытовой и промышленной автоматики.

Технические характеристики

• Напряжение питания: 48 В переменного тока (AC)
• Коммутируемый ток: 10 А
• Максимальная мощность нагрузки: 800 Вт
• Тип контакта: 1 нормально открытый (1NO)
• Материал контактов: серебро-никель (AgNi) - устойчив к дуге и окислению
• Степень защиты: IP20 - защищено от прикосновений пальцами и крупными предметами, но не от пыли и воды
• Способ монтажа: внутренний/скрытый, глубина установки 22 мм
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +40 C, допустима повышенная влажность
• Корпус: пластиковый, не проводящий
• Электрическая изоляция: катушка и контакты полностью разделены
• Нормативные стандарты: EN 60669-1, EN 60669-2-2

Совместимость и монтаж

Реле шаговое электромеханическое Finder 26.01.8.048.0000 устанавливается в стандартную DIN-рейку или прямо в стенку распределительной коробки. Глубина монтажа составляет 22 мм - важно учитывать этот параметр при проектировании места установки. Для подключения используются клеммы с зажимом на 2,5 мм2. Катушка и силовая часть гальванически развязаны - это позволяет безопасно применять реле в сложных схемах с различным потенциалом. Монтаж возможен только в закрытых щитках, так как степень защиты IP20 не предполагает работу на открытом воздухе.

Безопасность и стандарты

Изделие соответствует европейским стандартам EN 60669-1 и EN 60669-2-2, которые регламентируют безопасность выключателей и реле для домашнего и аналогичного использования. Разделённые схемы катушки и контактов обеспечивают электроизолированную работу, снижающую риск пробоя между управляющей и силовой цепью. Применение контактов AgNi повышает долговечность при переключении индуктивных нагрузок.

Преимущества

• Функция “шагового” переключения - состояние сохраняется без постоянного питания катушки
• Высокая надёжность контактов AgNi при частых включениях и высоких токах
• Низкий уровень шума при срабатывании по сравнению с электронными реле
• Простота замены - совместим со стандартными механическими реле того же форм-фактора
• Поддержка работы в условиях повышенной влажности благодаря классу UHL4

Ограничения применения

• Не предназначено для внешней установки - IP20 не защищает от пыли и брызг
• Не подходит для постоянного тока (DC) - рассчитано только на 48 В AC
• Максимальная мощность 800 Вт - не используйте с нагревательными элементами выше этого значения
• Запрещена работа при температуре ниже −25 C и выше +40 C
• Не рекомендуется для коммутации светодиодных нагрузок с малым током - возможен эффект “прилипания” контактов

Примеры использования

• Управление светильниками в системах с кнопочным управлением (нажал - включилось, ещё раз - выключилось)
• Переключение режимов работы станка через пульт с одной кнопкой
• Автоматизация системы вентиляции с сохранением последнего состояния после отключения питания
• Контроль доступа в помещения через реле, активируемое сигналом с считывателя карт

Практические советы

• При монтаже в щитке убедитесь, что свободное пространство за реле достаточное - глубина 22 мм требует минимум 30–35 мм от передней панели
• Для увеличения срока службы не перегружайте реле - лучше выбирать запас по току 20–30%
• Проверьте соответствие напряжения сети 48 В AC - использование 24 В или 220 В приведёт к выходу из строя
• При использовании с индуктивными нагрузками (электродвигатели, трансформаторы) рекомендуется параллельно контакту установить RC-цепочку для гашения дуги
• Артикулы 26.01.8.048.0000 и 260180480000 - это один и тот же продукт; второй вариант - укороченная форма для баз данных
