Соединитель шарнирный SV DD 86х23 OBO 6066941 Bettermann

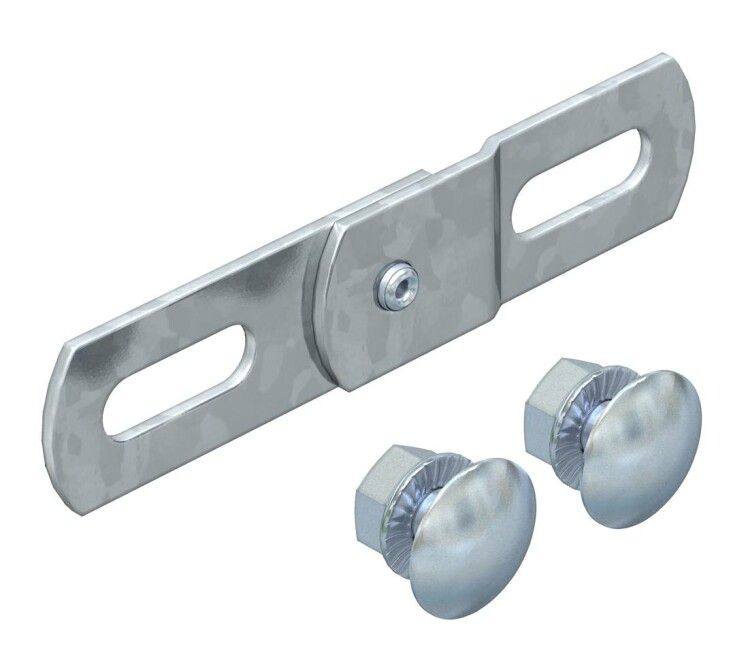

Шарнирный соединитель 19x88 мм от OBO BETTERMANN (артикул 6066941) предназначен для гибкого соединения кабельных каналов BKK под углом, обеспечивая надёжную передачу проводов через вертикальные повороты. Продукт сочетает прочность стали и защиту от коррозии - идеально для промышленной автоматизации и сложных трассировок.

Назначение и область применения

Шарнирный соединитель 19x88 мм используется для создания вертикальных угловых переходов между секциями кабельных каналов серии BKK. Он позволяет изменить направление трассы на 90° без разрезания канала, сохраняя целостность изоляции и доступ к проводам. Подходит для установки в цехах, на станках, в распределительных щитах и других местах, где требуется компактный и жесткий поворот.

Технические характеристики

• Размеры: 19×88 мм - соответствует стандартным габаритам кабельных каналов BKK
• Тип соединения: винтовой - фиксация осуществляется болтами, обеспечивающими плотный контакт и устойчивость к вибрации
• Материал корпуса: сталь - высокая механическая прочность, выдерживает нагрузки при монтаже и эксплуатации
• Покрытие: оцинкованное - защищает от коррозии в условиях повышенной влажности и агрессивной среды
• Тип шарнира: вертикальное - позволяет поворачивать канал в плоскости перпендикулярно основанию
• Обозначение производителя: SV DD - внутренний код серии, совместимый с продукцией OBO BETTERMANN

Совместимость и монтаж

Шарнирный соединитель 19x88 мм совместим исключительно с кабельными каналами BKK той же глубины (19 мм). Монтаж выполняется путём вставки соединителя в торец двух каналов и затяжки винтов до упора. Не требует специальных инструментов - достаточно обычного ключа или отвертки. Убедитесь, что края каналов ровные и не деформированы - иначе возможна плохая герметичность соединения.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленных систем прокладки кабелей. Произведено компанией OBO BETTERMANN, соблюдающей европейские нормы IEC/EN 61537 для кабельных систем. Наличие оцинкованного покрытия снижает риск возникновения электрохимической коррозии при контакте с другими металлическими элементами.

Преимущества

• Упрощает прокладку кабелей в труднодоступных зонах с необходимостью вертикального поворота
• Не требует сварки или клепки - сборка на винтах экономит время и снижает риски повреждения изоляции
• Высокая долговечность благодаря стальному корпусу и антикоррозийному покрытию
• Поддерживает полную совместимость с остальной серией BKK - можно комбинировать с другими элементами без адаптеров

Ограничения применения

• Не предназначена для горизонтальных поворотов - только для вертикальных угловых ответвлений
• Не рекомендуется использовать в условиях постоянного воздействия открытого огня или температур выше +80 C
• Не является водонепроницаемым устройством - не заменяет IP-заглушки или герметичные соединители
• Не совместим с кабельными каналами других серий (например, BKS, BKD) - отличаются по форме и размерам

Примеры использования

• Переход с горизонтального участка кабельного канала на вертикальный стояк в цехе
• Соединение уровней в многоэтажном распределительном щите
• Обход препятствий (балок, труб) в системах автоматизации
• Монтаж в помещениях с высокой влажностью - например, на пищевых производствах или в мойках

Практические советы

• Перед монтажом проверьте, чтобы внутренние кромки кабельных каналов были ровными - заусенцы могут повредить изоляцию проводов
• Затягивайте винты равномерно, не переусердствуя - перегрузка может деформировать стенки канала
• При использовании в вибрирующих зонах (станки, конвейеры) дополнительно закрепите соединитель хомутами
• Для удобства обслуживания оставляйте свободный доступ к винтам - они должны быть легко доступны для последующего демонтажа
• Артикул 6066941 - точный идентификатор для заказа запасных частей; используйте его вместо общего названия “шарнирный соединитель”
