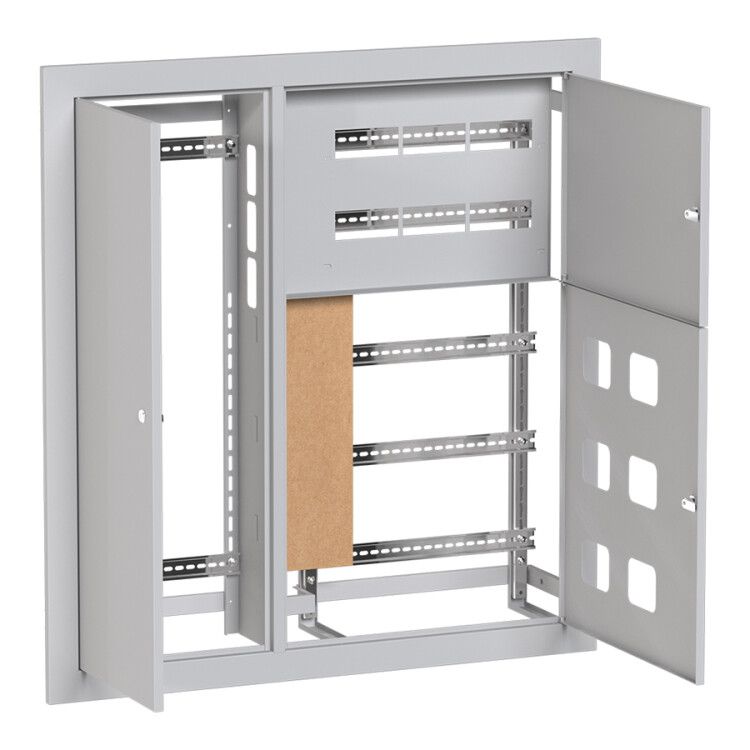

Щит этажный 6 кв. слаботочка слева (1000х950х160) PROxima | mb29-v-6z EKF

Щит этажный 6 кв. слаботочка слева (1000х950х160) от EKF серии PROxima - это компактная металлическая конструкция для установки в стену, предназначенная для организации распределения электроэнергии по квартирам и размещения оборудования слабых токов. Щит этажный 6 кв. слаботочка слева (1000х950х160) обеспечивает надежную защиту автоматических выключателей, счетчиков и слаботочных устройств в многоквартирных домах.

Назначение и область применения

Щит этажный 6 кв. слаботочка слева (1000х950х160) используется для централизованного распределения электроэнергии на 6 квартир на одном этаже. Внутри корпуса размещаются устройства защиты, учёта и коммутации силовой сети - автоматы, УЗО, счётчики. Отдельные отсеки позволяют устанавливать оборудование слабых токов: модули телефонной связи, TV-распределителей, системы домофона, IP-камер и сетевых интерфейсов. Подходит для монтажа в жилых многоэтажных зданиях, офисных комплексах и общественных объектах.

Технические характеристики

• Размеры: 1000×950×160 мм (высота × ширина × глубина)
• Материал: сталь с порошковым покрытием - устойчив к механическим повреждениям и коррозии
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды
• Количество дверей: три - две основные и одна застекленная
• Защита глаз: застекленная дверь позволяет визуально контролировать состояние приборов без открывания
• Цвет: серый (стандартный цвет для промышленных щитов)
• Гарантия: 60 месяцев (5 лет)
• Тип установки: встраиваемая - монтируется в нишу стены

Совместимость и монтаж

Щит этажный 6 кв. слаботочка слева (1000х950х160) совместим со всеми типовыми DIN-рейками и стандартными модульными устройствами шириной 18 мм. Глубина корпуса 160 мм достаточна для размещения до 48 модулей. Монтаж выполняется в подготовленную нишу в стене - фиксация осуществляется через предварительно установленные кронштейны или анкерные болты. Кабели заводятся через кабельные вводы, расположенные внизу и/или боковых сторонах. Защелкивающиеся двери обеспечивают быстрый доступ к оборудованию. Обязательно соблюдайте посадочные размеры ниши: внутренняя высота должна быть минимум 970 мм, ширина - 1020 мм, глубина - 180 мм.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1–2007 (IEC 60439-1) для распределительных щитов низкого напряжения. Степень защиты IP31 исключает попадание крупной пыли и случайного контакта с токоведущими частями. Наличие трёх дверей снижает риск несанкционированного доступа. Порошковое покрытие не содержит свинца и фталатов, безопасно для эксплуатации в жилых помещениях.

Преимущества

• Трёхдверная конструкция позволяет изолировать силовые и слаботочные участки - удобно для обслуживания и безопасности
• Застекленная дверь даёт возможность проверить показания счётчиков без вскрытия
• Высокая прочность стали и качественное покрытие увеличивают срок службы
• Оптимальная глубина корпуса - не требует доработки при использовании современных УЗО и автоматов
• Гарантия 5 лет - один из самых длинных сроков среди аналогичных решений

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP31 недостаточна для воздействия дождя, снега или прямого солнечного света
• Не рассчитан на взрывоопасные среды - не имеет маркировки Ex
• Не поддерживает монтаж мощных преобразователей частоты или ИБП без дополнительного теплоотведения
• Не рекомендован для помещений с постоянным уровнем влажности выше 90%

Примеры использования

• Этажный щит в новостройке с 6 квартирами - распределение фаз, счётчики, УЗО на каждую квартиру
• Объединённый щит в старом фонде - совмещение силового и слаботочного оборудования (телефон + TV + домофон)
• Административный корпус - размещение реле контроля освещения, сигнализации и Wi-Fi точек
• Жилые дома с коллективной системой видеонаблюдения - внутри щита размещается NVR и маршрутизатор

Практические советы

• Перед монтажом проверьте соответствие размеров ниши - даже 5 мм недостатка могут помешать закрытию дверей
• Используйте термоусадочные трубки и клеммы для слаботочных проводов - они меньше занимают места и легче маркируются
• Разделите силовые и слаботочные кабели по разным каналам - это снижает уровень помех
• Подпишите все двери: «Силовое», «Счетчики», «Слаботочка» - это ускоряет диагностику и ремонт
• При замене оборудования убедитесь, что новые устройства не выходят за габариты - особенно важно для УЗО с большими габаритами
