Щит этажный 2 кв. без слабот. отс. (1000х650х160) EKF PROxima | mb29-v-2r

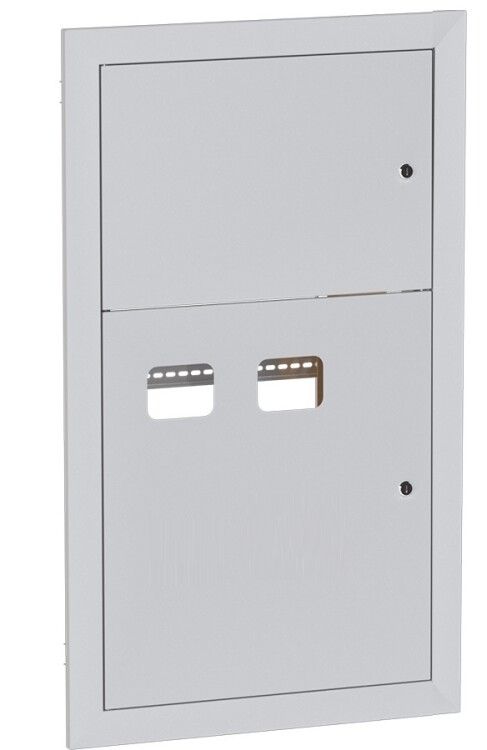

Щит этажный 2 квартиры без слаботочного отсека (1000х650х160) корпус распределительного шкафа стальной серый 650мм 1000мм 160мм IP31 от бренда EKF в серии PROxima предназначен для централизованного распределения электроэнергии между двумя квартирами в многоквартирном доме. Корпус выполнен из стали с порошковым покрытием, имеет три двери и встраивается в стену.

Назначение и область применения

Щит этажный 2 квартиры без слаботочного отсека используется для:

• приема электроэнергии от вводного кабеля;
• распределения энергии по отдельным групповым линиям каждой квартиры;
• учета потребления электроэнергии через счетчики;
• защиты проводки от перегрузок и коротких замыканий.

Подходит для установки в жилых многоэтажных зданиях, где требуется выделенный этажный щит на две квартиры. Не содержит отсека для слаботочных систем - для подключения телефона, TV или интернета нужны отдельные решения.

Технические характеристики

• Размеры: 1000×650×160 мм (высота × ширина × глубина);
• Материал корпуса: сталь с порошковым покрытием, цвет - серый;
• Степень защиты: IP31 - защита от твердых предметов больше 2,5 мм и вертикально падающих капель воды;
• Количество дверей: 3 - позволяют организовать раздельный доступ к оборудованию каждой квартиры и вводному узлу;
• Способ монтажа: встраиваемый - монтируется в нишу стены;
• Гарантия: 60 месяцев (5 лет).

Совместимость и монтаж

Щит этажный 2 квартиры без слаботочного отсека (1000х650х160) корпус распределительного шкафа стальной серый 650мм 1000мм 160мм IP31 рассчитан на установку в подготовленную нишу в стене. Глубина 160 мм позволяет разместить автоматические выключатели до 4 модулей шириной, УЗО и счетчики. Для монтажа необходимы:

• ниша в стене с запасом по глубине минимум 180 мм;
• крепление на анкерные болты или дюбели (не входят в комплект);
• обязательно соблюдение требований ПУЭ к расположению щита - высота от пола до центра двери должна быть 1,4–1,7 м.

Двери имеют застекленную часть - удобно для визуального контроля положения автоматов без открывания.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р МЭК 60439-1. Степень защиты IP31 обеспечивает безопасную работу в помещениях с нормальной влажностью - например, в коридорах или тамбурах многоквартирных домов. Не рекомендуется для установки в сырых местах, на улице или в подвалах.

Преимущества

• Трехдверная конструкция позволяет отделить оборудование двух квартир и вводный узел - повышает безопасность и удобство обслуживания;
• Порошковое покрытие устойчиво к механическим повреждениям и коррозии;
• Защита IP31 достаточна для внутридомовой среды и снижает риск попадания пыли и мелкого мусора;
• Долгий гарантийный срок - 5 лет - свидетельствует о надежности материала и сборки.

Ограничения применения

• Не предназначен для установки слаботочных систем (телефон, TV, интернет) - отсек отсутствует;
• IP31 не обеспечивает защиту от брызг сбоку или прямого попадания воды - нельзя использовать в ванных комнатах, на лестничных клетках с возможностью затопления;
• Глубина 160 мм ограничивает количество крупных устройств - не подходит для установки больших УЗО или автоматов с расширением;
• Требует предварительной подготовки ниши в стене - не подходит для поверхностного монтажа.

Примеры использования

• Этажный щит в 9-этажном доме, где каждая лестничная площадка обслуживает две квартиры;
• Распределительный пункт в новостройке с раздельными вводами на каждую квартиру;
• Альтернатива старому щиту при реконструкции электросетей в панельных домах.

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть на 20–30 мм больше глубины щита (160 мм), чтобы свободно поместились клеммы и провода;
• При использовании трехфазного ввода убедитесь, что автоматы и счетчики рассчитаны на нужную нагрузку - максимальная мощность зависит от выбранных устройств внутри;
• Для удобства обслуживания разделяйте двери: одна - на ввод, вторая - на первую квартиру, третья - на вторую;
• Если планируете добавить слаботочные системы, смонтируйте отдельный пластиковый ящик рядом - не используйте этот щит для этих целей;
• При заказе учтите, что артикул mb29-v-2r относится именно к этой модели - другие щиты EKF PROxima могут отличаться по габаритам и числу дверей.
