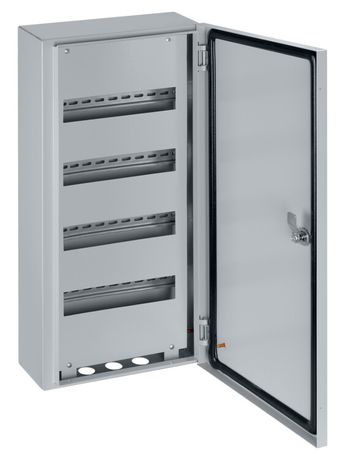

Щит распределительный навесной ЩРН-48 (670х330х120) IP54 Народный эконом | SQ0905-3013 TDM

Щит распределительный навесной ЩРН-48 (670х330х120) IP54 от TDM ELECTRIC - компактный и надёжный корпус для сборки автоматических выключателей, УЗО и других модульных устройств в бытовых и промышленных сетях 230/400 В. Подходит для открытой установки на стене, защищает оборудование от пыли и брызг воды, имеет замок и DIN-рейку.

Назначение и область применения

Щит распределительный навесной ЩРН-48 (670х330х120) IP54 предназначен для:

• приёма и распределения электроэнергии в одно- и трёхфазных сетях переменного тока 50 Гц с напряжением до 400/230 В;
• защиты отходящих линий от перегрузок и коротких замыканий;
• необходимости редких операций включения и отключения.

Используется в жилых домах, офисах, производственных помещениях, на объектах с ограниченным пространством - например, в подъездах, кабинетах, на участках с высокой запылённостью.

Технические характеристики

• Габариты: 670×330×120 мм - оптимальный размер для 48 модульных мест;
• Степень защиты: IP54 - защита от пыли (ограниченный проникновение) и брызг воды со всех сторон;
• Корпус: сталь с порошковым покрытием серого цвета (RAL 7035), устойчивое к механическим повреждениям;
• Количество дверей: одна, с замком для предотвращения несанкционированного доступа;
• Внутренняя глубина: 120 мм - позволяет размещать устройства с крупными габаритами;
• Количество рядов: четыре - удобно для группировки нагрузок;
• DIN-рейка: да, оцинкованная, совместима с любым стандартным модульным оборудованием;
• Фальш-панель: внутренняя защитная пластина, исключающая случайный контакт с токоведущими частями;
• Уплотнитель: двухкомпонентный полиуретановый материал - обеспечивает герметичность при IP54;
• Шпилька заземления: медная, надёжно соединена с корпусом.

Совместимость и монтаж

Щит распределительный навесной ЩРН-48 (670х330х120) IP54 рассчитан на установку модульных аппаратов шириной 17,5 мм (стандартный шаг): до 48 единиц (например, 24 однополюсных автомата или комбинации АВ + УЗО + РП). Монтаж осуществляется на вертикальную поверхность с помощью четырёх кронштейнов внутри корпуса. Для фиксации используются саморезы M4–M6. Кабели заводятся через два входных отверстия в нижней части корпуса - рекомендуется использовать кабельные вводы с уплотнителем. Обязательно соблюдайте посадочные размеры: внешние габариты 670×330 мм требуют свободного места вокруг щита минимум 50 мм с каждой стороны для провода и обслуживания.

Безопасность и стандарты

Щит соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1 для распределительных щитов низковольтных систем. Сертифицирован на работу в условиях температур от -25C до +40C. Наличие замка и фальш-панели снижает риск травматизма при обслуживании. Медная шпилька заземления гарантирует надёжное соединение с контуром заземления - обязательное условие для безопасной работы.

Преимущества

• Высокая прочность корпуса из стали - долговечность даже в агрессивной среде;
• IP54 - устойчивость к пыли и влаге, что важно для помещений с повышенной влажностью или на улице под навесом;
• Одинаково удобен как для слаботочных, так и для силовых решений;
• Порошковое покрытие (шагрень) - не царапается, легко моется;
• Чёткая разбивка на 4 ряда - упрощает планирование и диагностику;
• Встроенный замок - исключает доступ посторонних лиц.

Ограничения применения

• Не предназначен для установки в помещениях с постоянным воздействием прямого потока воды - IP54 не обеспечивает защиту от струй или погружения;
• Не используется в взрывоопасных зонах (не имеет взрывозащиты);
• Не подходит для монтажа в условиях температур ниже -25C - возможна потеря эластичности уплотнителя;
• Максимальная глубина 120 мм не позволяет установить некоторые крупные устройства (например, мощные преобразователи частоты или большие контакторы);
• Корпус из стали требует контроля влажности - при длительном хранении в сыром месте возможна коррозия на краях.

Примеры использования

• Электрощит в подвале многоквартирного дома - распределение питания по этажам;
• Щит на производстве - управление освещением и маломощными станками;
• Оборудование торгового центра - питание точек продаж и рекламных экранов;
• Аварийный щит на даче - защита сети от перегрузок при использовании электроинструментов.

Практические советы

• Перед монтажом проверьте соответствие глубины корпуса (120 мм) выбранным автоматическим выключателям - особенно если используете модели с увеличенными клеммами;
• Используйте кабельные вводы с резиновыми уплотнителями - они сохранят степень защиты IP54 после завода проводов;
• При установке на металлическую поверхность обязательно выполните дополнительное заземление корпуса;
• Не забудьте оставить место для маркировки кабелей - лучше делать её сразу после сборки;
• Щит распределительный навесной ЩРН-48 (670х330х120) IP54 от TDM ELECTRIC - один из самых популярных вариантов в серии “Народный эконом” - идеален для бюджетных проектов без потери качества.
