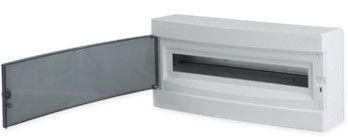

Щит распределительный навесной ''''Unix'''' белая дверь 1х24 модулей IP40 PROxima'''' - ux-1x24-nw EKF

Щит распределительный навесной 1х24 модулей IP40/IP41 белая дверь PROxima EKF - компактный корпус из прочного пластика для организации внутренней проводки в жилых и офисных помещениях. Артикул ux-1x24-nw подходит для монтажа автоматических выключателей, УЗО и других модульных устройств на DIN-рейке. Производится в серии Unix от бренда EKF.

Назначение и область применения

Щит распределительный навесной 1х24 модулей IP40/IP41 белая дверь PROxima EKF предназначен для установки внутри помещений там, где требуется надёжное и эстетичное размещение электрооборудования. Подходит для сборки распределительных щитов освещения, розеток, систем безопасности и слаботочных устройств - например, Wi-Fi роутеров, видеорегистраторов или патч-панелей. Монтаж осуществляется на стену, что делает его удобным решением для квартир, офисов, подъездов и административных зданий.

Технические характеристики

• Количество модулей: 24 (один ряд)
• Степень защиты: IP40 - защита от твёрдых предметов диаметром более 1 мм; не защищён от воды
• Материал корпуса: глянцевый ABS-пластик
• Монтажная глубина: 102 мм - позволяет разместить устройства с нормальной глубиной, включая стандартные автоматы и УЗО
• Количество рядов: один
• Наличие DIN-рейки: да (стандартная, 35 мм)
• Тип покрытия: белая дверь с замком
• Цвет: белый
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Щит распределительный навесной 1х24 модулей IP40/IP41 белая дверь PROxima EKF совместим со всеми стандартными модульными устройствами шириной 17,5 мм (например, автоматические выключатели, УЗО, реле времени). DIN-рейка уже установленна - достаточно зафиксировать оборудование на ней. Для слаботочных устройств (роутеры, камеры, патч-панели) предусмотрена возможность крепления на заднюю стенку корпуса с помощью двустороннего скотча или саморезов - благодаря плоской поверхности. Монтаж выполняется на вертикальную поверхность с помощью четырёх кронштейнов, расположенных по углам корпуса. Глубина 102 мм обеспечивает свободный доступ к клеммам даже при плотном заполнении.

Безопасность и стандарты

Щит соответствует требованиям к изоляционным материалам для электротехнических изделий. Степень защиты IP40 предотвращает попадание крупных частиц пыли и случайное прикосновение к токоведущим частям через открытые проёмы. Однако он не предназначен для установки во влажных помещениях (ванная, кухня, подвал) или на улице - отсутствие защиты от воды требует соблюдения условий сухости. Все материалы корпуса не поддерживают горение и соответствуют нормам UL94 V-2.

Преимущества

• Плоская задняя стенка упрощает прокладку кабелей и снижает риск повреждения изоляции
• Глянцевая белая дверь гармонирует с современным интерьером и легко моется
• Удобная глубина 102 мм - позволяет использовать устройства средней и большой глубины без переделки
• Высокая долговечность материала ABS - устойчив к механическим воздействиям и перепадам температур в пределах комнатного режима
• Долгая гарантия - 5 лет - свидетельствует о стабильности качества производства

Ограничения применения

• Не допускается установка в условиях повышенной влажности, на улице или в местах возможного контакта с водой - степень защиты IP40 недостаточна
• Не подходит для мощных промышленных щитов с высокими токами выше 100 А без дополнительной теплоотдачи - корпус ограничен по тепловой нагрузке
• Отсутствует возможность установки двухрядной конфигурации - максимальная вместимость - 24 модуля в одном ряду
• Не предусматривается встроенная система вентиляции - при плотной комплектации рекомендуется контролировать нагрев оборудования

Примеры использования

• Распределительный щит квартиры: автоматические выключатели на свет, розетки, УЗО
• Щит управления домашней сетью: маршрутизатор, VoIP-телефон, камера наблюдения
• Общий этажный щит в многоквартирном доме: учёт потребления, управление лифтом, сигнализация
• Офисный шкаф: коммутационная панель, сервер малой мощности, точки доступа Wi-Fi

Практические советы

• Перед монтажом проверьте, чтобы глубина ваших устройств (например, УЗО или дифавтоматов) не превышала 102 мм - некоторые модели могут выступать и мешать закрыванию двери
• Используйте кабельные вводы с герметичными пробками - они продлевают срок службы и сохраняют степень защиты
• При использовании слаботочных устройств на задней стенке - фиксируйте их так, чтобы кабели не натягивались и не перегибались
• Для удобства обслуживания оставляйте минимальный зазор 5–10 см вокруг щита - это обеспечит доступ к клеммам и циркуляцию воздуха
• Артикул ux-1x24-nw можно заказывать в комплекте с DIN-рейками другого типа - но в данном случае рейка уже встроена и не требует дополнительных действий
