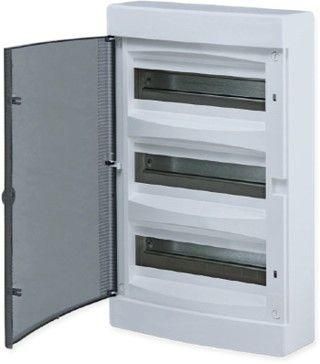

Щит распределительный навесной "Unix" прозрачная дверь 3х12 модулей IP41 EKF PROxima | ux-3x12-n

Щит распределительный навесной Unix 3х12 модулей прозрачная дверь IP40/IP41 от EKF предназначен для компактного размещения модульного оборудования в помещениях с невысокими требованиями к защите от внешних воздействий. Артикул ux-3x12-n обеспечивает удобную организацию проводки благодаря прозрачной двери и стандартной DIN-рейке.

Назначение и область применения

Щит распределительный навесной Unix 3х12 модулей прозрачная дверь IP40/IP41 используется для монтажа автоматических выключателей, УЗО, реле, счетчиков и других устройств в системах электроснабжения. Подходит для жилых домов, офисов, административных зданий и объектов коммерческой недвижимости. Также может применяться для сборки слаботочных щитов - например, для размещения Wi-Fi роутеров, патч-панелей или видеорегистраторов на монтажных платах.

Технические характеристики

• Общее количество модулей: 36 (3 ряда по 12 модулей каждый)
• Монтажная глубина: 102 мм - позволяет разместить устройства с нормальной глубиной, включая двухполюсные автоматы
• Материал корпуса: глянцевый ABS-пластик - прочный, устойчивый к механическим повреждениям и химическим воздействиям
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, но не от воды; IP41 - дополнительно защита от вертикально падающих капель
• Тип двери: прозрачная, тонированная - позволяет визуально контролировать состояние аппаратуры без открывания
• Способ монтажа: навесной (на стену)
• Наличие DIN-рейки: да - стандартная рейка 35 мм для крепления модульного оборудования
• Цвет: белый - сочетается с большинством интерьеров
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Щит распределительный навесной Unix 3х12 модулей прозрачная дверь IP40/IP41 совместим со всеми типовыми модульными устройствами шириной 17,5 мм (стандарт EN 60947-7-1). Для монтажа требуется предварительно закрепить щит на стене с помощью саморезов через отверстия в задней части корпуса. Глубина 102 мм достаточна для большинства современных автоматов и УЗО, но не подходит для крупногабаритных устройств с глубиной свыше 90 мм. Прозрачная дверь фиксируется на шарнирах - легко открывается для обслуживания.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутреннего использования в сухих помещениях. Степень защиты IP40/41 исключает попадание пальцев или инструментов в корпус, но не гарантирует защиту от брызг, струй воды или влаги. Не рекомендуется использовать в сырых помещениях, на улице или в местах с высокой запыленностью. Соответствие стандартам IEC 61439-1 и GOST R 50030.2 реализовано на уровне конструкции корпуса.

Преимущества

• Прозрачная дверь снижает время диагностики - можно проверить положение контактов и индикацию без вскрытия
• Плоское основание упрощает прокладку проводов и снижает риск перегибов
• Высокая прочность ABS-пластика обеспечивает долговечность даже при частом доступе
• Минималистичный дизайн не выбивается из интерьера
• Унифицированная система с другими изделиями серии Unix - возможность замены и масштабирования

Ограничения применения

• Не допускается установка в условиях повышенной влажности (ванная, подвал, уличные ниши)
• IP40 не защищает от брызг воды - нельзя использовать рядом с мойками, насосами, вентиляторами
• Отсутствуют кабельные вводы - необходимо самостоятельно просверливать отверстия или использовать дополнительные фитинги
• Максимальная нагрузка на корпус - ограниченная массой установленного оборудования; не следует перегружать более чем 15–20 кг

Примеры использования

• Распределительный щит квартиры: 10 автоматов + 2 УЗО + счетчик
• Щит управления освещением в офисе: реле времени, датчики движения, блоки управления
• Слаботочный щит: маршрутизатор, сетевой фильтр, камеры наблюдения, патч-панель
• Аппаратный шкаф в подъезде: учет электроэнергии, системы сигнализации

Практические советы

• Перед монтажом проверьте, что все устройства помещаются в 36 модулей - некоторые УЗО занимают 2–3 места
• Используйте кабельные стяжки и каналы для организации проводов - так проще найти нужный контур
• При необходимости увеличения степени защиты - используйте герметичные вводы и уплотнители (не входят в комплект)
• При установке на деревянную стену - применяйте дюбеля подходящего типа, чтобы избежать трещин
• При использовании в слаботочных цепях - отделяйте силовые и слаботочные провода физически, чтобы избежать помех
