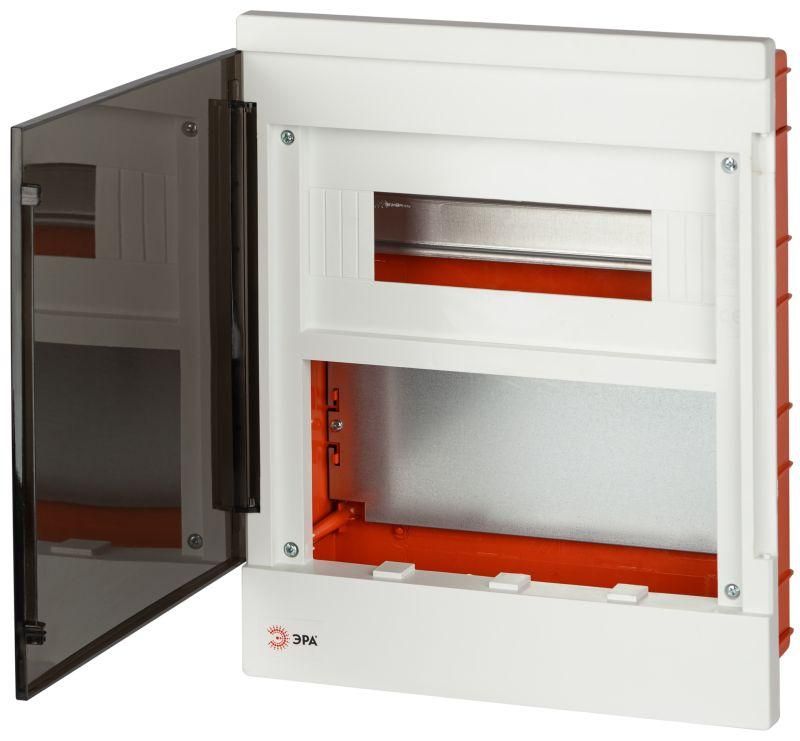

Корпус пластиковый встраиваемый MULTIBOX со слаботочным отсеком 12 модулей IP40 белый | Б0059316 ЭРА

Щит распределительный встраиваемый пластиковый со слаботочным отсеком 12 модулей IP40 от ЭРА (артикул б0059316) - это компактное решение для скрытой установки в стене, сочетающее силовые и слаботочные цепи в одном корпусе. Подходит для жилых и офисных помещений, где требуется организованное распределение электроэнергии и подключение сетевых устройств.

Назначение и область применения

Щит распределительный встраиваемый пластиковый со слаботочным отсеком 12 модулей IP40 предназначен для монтажа внутри стен в помещениях с нормальной влажностью. Он позволяет совмещать в одной конструкции:

• силовое оборудование - автоматические выключатели, УЗО, контакторы;
• слаботочное оборудование - TV-разветвители, Wi-Fi роутеры, патч-панели, модемы, системы домашней автоматизации.

Идеально подходит для квартир, частных домов, офисов, гостиниц - там, где важна эстетика и компактность распределительной точки.

Технические характеристики

• Количество модулей: 12 (стандартные DIN-модули шириной 18 мм каждый)
• Степень защиты: IP40 - защита от твёрдых предметов более 1 мм, но не от воды
• Номинальный ток: 63 А - максимальный допустимый ток для входящего кабеля
• Материал корпуса: термостойкий пластик, белого цвета
• Класс защиты: II - двойная изоляция, заземление не требуется
• Тип дверцы: одинарная, с прозрачной крышкой - позволяет видеть состояние оборудования без открывания
• Глубина монтажа: 65,5 мм - минимальная глубина ниши в стене
• Количество кабельных вводов: 6 - для подключения силовых и слаботочных кабелей
• Размер монтажной панели для слаботочки: 100×200 мм - для крепления роутеров, разветвителей и аналогичных устройств

Совместимость и монтаж

Щит распределительный встраиваемый пластиковый со слаботочным отсеком 12 модулей IP40 от ЭРА рассчитан на скрытую установку в бетонные, кирпичные и гипсокартонные стены. Комплектация включает всё необходимое для монтажа:

• одна DIN-рейка (для 12-модульной версии)
• монтажная панель 100×200 мм для слаботочных устройств
• клипсы для крепления в гипсокартоне
• фиксаторы для крепления DIN-рейки

Установка выполняется путём вырезания ниши в стене с глубиной не менее 65,5 мм. После монтажа щита кабели заводятся через 6 предустановленных вводов. DIN-рейка крепится на фиксаторы, слаботочная панель - саморезами или клеем. Прозрачная дверца легко открывается и защёлкивается, обеспечивая доступ к оборудованию без демонтажа.

Безопасность и стандарты

Щит соответствует классу защиты II - не требует подключения к системе заземления, что снижает риск возникновения тока утечки. Корпус выполнен из самозатухающего пластика, устойчивого к перегреву. Номинальный ток 63 А позволяет использовать щит с автоматическими выключателями до этого значения. IP40 обеспечивает защиту от крупных твёрдых частиц, но не от влаги - применение в сырых помещениях (ванная, баня) запрещено.

Преимущества

• Объединяет силовые и слаботочные цепи - экономит место и упрощает обслуживание
• Прозрачная дверца - позволяет контролировать работу оборудования без вскрытия
• Фиксатор дверцы - исключает случайное открытие при вибрации или ударе
• Комплексная комплектация - не нужно докупать рейки, панели или крепления
• Поддержка гипсокартона - удобен для современных интерьеров

Ограничения применения

• Не предназначена для открытой установки - только скрытая вставка в стену
• IP40 не защищает от влаги - нельзя использовать в ванных комнатах, на улице, в подвале с высокой влажностью
• Максимальный ток 63 А - не подходит для мощных промышленных нагрузок выше этого значения
• Нет встроенной шины PE - заземление необходимо выполнять внешним проводом, если требуется

Примеры использования

• Квартирный щит: автоматы освещения, розеток + Wi-Fi роутер и IPTV-приставка
• Офисная точка: групповые автоматы + патч-панель для сети LAN
• Умный дом: управление освещением, датчики, камеры - все в одном месте
• Жилые дома: распределение питания и подключение видеонаблюдения

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть минимум 65,5 мм, иначе щит не войдёт
• Для гипсокартона используйте только клипсы из комплекта - они обеспечивают прочную фиксацию
• Силовые и слаботочные кабели прокладывайте отдельными каналами - чтобы избежать помех
• Не перегружайте слаботочную панель - её площадь 100×200 мм ограничивает количество крупных устройств
• При замене автомата убедитесь, что он не превышает 63 А - иначе возможен перегрев корпуса
