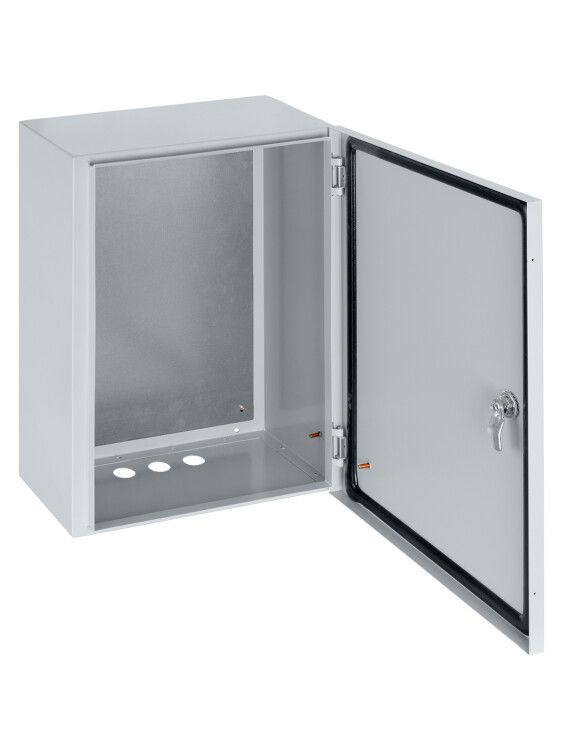

Щит с монтажной панелью ЩМП-3-0 (650х500х220) IP54 Народный эконом | SQ0905-3405 TDM

Щит с монтажной панелью ЩМП-3-0 (650х500х220) IP54 от TDM ELECTRIC - это готовый металлический корпус с установленной внутренней панелью для компактной и надёжной сборки электрощитов. Подходит для установки в помещениях с повышенной запылённостью, например на заводах, в цехах или на объектах ЖКХ.

Назначение и область применения

Щит с монтажной панелью ЩМП-3-0 (650х500х220) IP54 предназначен для сборки электрощитов различного функционала: силовые щиты, щиты автоматики, пункты распределения электроэнергии, системы управления оборудованием. Благодаря защищённому корпусу и жёсткой монтажной панели, он идеально подходит для мест с высокой механической нагрузкой и пылью - например, на конвейерах, насосных станциях, в системах вентиляции.

Технические характеристики

• Габариты: 650×500×220 мм (высота × ширина × глубина)
• Номинальный ток: 400 А - допустимая нагрузка на входную группу
• Степень защиты: IP54 - устойчив к пыли и брызгам воды из любого направления
• Материал корпуса: сталь с порошковым покрытием, цвет серый (RAL 7035)
• Толщина стенок: 0,7 мм; толщина двери: 0,8 мм - обеспечивает прочность при минимальном весе
• Ударопрочность: IK10 - выдерживает удары до 20 Дж (эквивалент 5 кг груза с высоты 40 см)
• Количество кабельных вводов: 3 - для подключения внешних проводов
• Количество отверстий для фланцев: 3 - для крепления труб или переходников
• Монтажная панель: оцинкованная сталь, предварительно установленная внутри корпуса
• Дверь: одинарная, с замком - позволяет ограничить доступ к элементам управления
• Способ установки: открытая - крепится к стене или опоре болтами

Совместимость и монтаж

Щит с монтажной панелью ЩМП-3-0 (650х500х220) IP54 совместим со всеми типами DIN-рейки, модульными автоматами, контакторами и коммутационными устройствами стандартного формата. Монтажная панель уже закреплена, что исключает необходимость её установки. Для крепления корпуса используйте четыре точки через отверстия в боковых стенках. Кабельные вводы и фланцевые отверстия позволяют организовать ввод проводов сверху, снизу или сбоку. Учитывайте, что глубина 220 мм ограничивает установку крупногабаритных аппаратов - проверьте габариты оборудования перед монтажом.

Безопасность и стандарты

Конструкция соответствует требованиям стандарта EN 50102 по ударопрочности (IK10). Корпус имеет встроенное заземление - контактная площадка на раме обеспечивает надёжное соединение с контуром заземления. Порошковое покрытие защищает металл от коррозии, повышает долговечность в условиях влажности и химически активной среды.

Преимущества

• Готовая монтажная панель экономит время на сборке - не требуется крепить её отдельно
• Высокая степень защиты IP54 снижает риск отказа из-за пыли и влаги
• Изолированный корпус с замком повышает безопасность персонала
• Оцинкованная панель устойчива к окислению, даже при частых демонтажах
• Ударопрочность IK10 делает щит пригодным для промышленных условий

Ограничения применения

Щит с монтажной панелью ЩМП-3-0 (650х500х220) IP54 не предназначен для наружной установки под открытым небом - IP54 не гарантирует защиту от постоянного дождя или прямого попадания струи воды. Также не рекомендуется использовать в средах с агрессивными химикатами (например, кислоты, растворители) - порошковое покрытие не рассчитано на такие воздействия. Глубина 220 мм не позволяет установить устройства с большой глубиной (например, некоторые преобразователи частоты или большие блоки питания).

Примеры использования

• Распределительный щит на участке конвейера в пищевой промышленности
• Щит управления насосной станцией в системе водоснабжения
• Автоматизированная система контроля температуры в теплом цехе
• Пункт распределения энергии для освещения и розеток в складском помещении

Практические советы

• Перед монтажом проверьте соответствие габаритов оборудования и глубины корпуса - особенно важно для мощных автоматических выключателей
• Используйте кабельные вводы с уплотнительными кольцами - они сохранят степень защиты IP54 после прокладки проводов
• Не забудьте подключить заземляющий провод к специальному выводу на корпусе - это обязательное требование безопасности
• При необходимости увеличить количество вводов - можно просверлить дополнительные отверстия, но только в зоне, где нет внутренних элементов
• Щит с монтажной панелью ЩМП-3-0 (650х500х220) IP54 от TDM ELECTRIC легко сочетается с другими изделиями серии - удобно при масштабировании проекта
