Щит с монтажной панелью ЩМП-3.2.1-0 (300х210х150) IP54 Народный эконом | SQ0905-3404 TDM

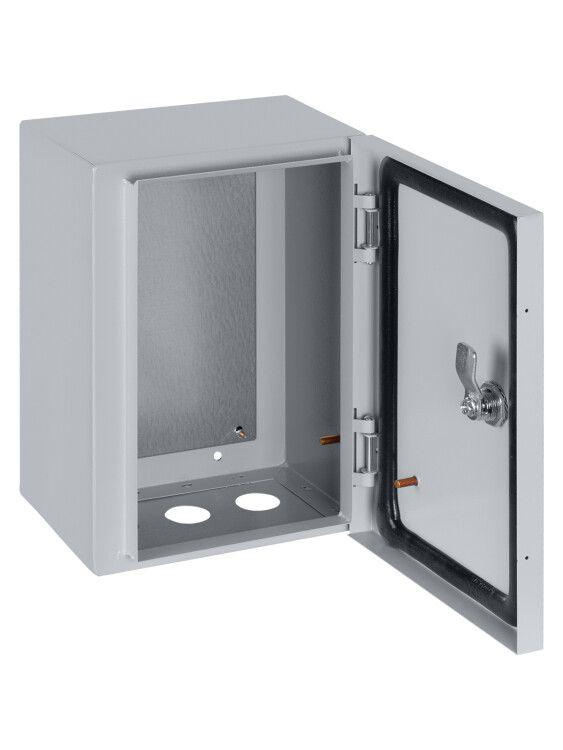

Щит с монтажной панелью ЩМП-3.2.1-0 (300х210х150) IP54 от TDM ELECTRIC - это готовый металлический корпус с установленной внутренней панелью для компактной сборки электрооборудования. Подходит для монтажа в помещениях с умеренной запыленностью, например, на заводах, в цехах или в системах автоматизации.

Назначение и область применения

Щит с монтажной панелью ЩМП-3.2.1-0 (300х210х150) IP54 предназначен для сборки электрощитов различного назначения: автоматики, управления, распределения энергии, контроля оборудования. Устойчив к пыли и брызгам воды благодаря защите IP54, поэтому применяется внутри помещений с возможным попаданием влаги - на производстве, в лабораториях, в системах конвейеров и насосных станций. Корпус не рассчитан на открытую установку на улице или в условиях постоянного воздействия осадков.

Технические характеристики

• Габариты: 300×210×150 мм (ширина × высота × глубина)
• Номинальный ток: 400 А - допустимая нагрузка на вводные устройства, не влияет на сам корпус
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не проникает в достаточных количествах для нарушения работы) и от брызг воды со всех направлений
• Материал корпуса: сталь с порошковым покрытием серого цвета (RAL 7035)
• Толщина стенок: 0,7 мм (корпус), 0,6 мм (дверь)
• Ударопрочность: IK10 - выдерживает удары до 20 Дж (эквивалент 2 кг, падающие с 1 метра)
• Количество кабельных вводов: 3 - подготовлены для пропуска проводов через боковые или нижние стенки
• Количество отверстий для фланцев: 3 - для крепления труб, гофр или переходников
• Дверь: одинарная, с замком - обеспечивает доступ к оборудованию и предотвращает случайное вмешательство
• Монтажная панель: оцинкованная стальная, с перфорацией под DIN-рейки
• Элемент заземления: есть - точка для подключения PE-проводника к корпусу

Совместимость и монтаж

Щит с монтажной панелью ЩМП-3.2.1-0 (300х210х150) IP54 монтируется открытым способом - крепится к стене с помощью болтов или анкеров через отверстия в задней стенке. Монтажная панель уже установлена внутри, что исключает необходимость её самостоятельной фиксации. Для подключения кабелей используйте имеющиеся три линейных ввода - они подходят под стандартные кабельные вводы диаметром до 18 мм. Замок на двери позволяет использовать ключи стандарта KU-1. Обязательно проверьте соответствие посадочного диаметра вводов и внешних кабельных трасс перед установкой.

Безопасность и стандарты

Щит соответствует требованиям EN 50102 по механической прочности (IK10). Конструкция выполнена из стали с антикоррозийным порошковым покрытием, обеспечивающим долговечность в средах с повышенной влажностью. Наличие точки заземления гарантирует безопасную работу при аварийных ситуациях. Продукт не имеет сертификата ATEX или взрывозащиты - не используется во взрывоопасных зонах.

Преимущества

• Готовая монтажная панель экономит время на сборке - не требуется крепить рейки и планки самостоятельно
• Высокая ударопрочность (IK10) снижает риск повреждения при случайном контакте
• Порошковое покрытие устойчиво к царапинам и химическим веществам, характерным для промышленной среды
• Замок на двери обеспечивает контроль доступа и соблюдение правил безопасности
• Серый цвет (RAL 7035) совместим с большинством промышленных интерьеров

Ограничения применения

• Не предназначен для наружной установки - даже при IP54 не выдерживает длительного воздействия дождя, снега или прямых солнечных лучей
• Глубина 150 мм ограничивает использование крупных аппаратов - не подходит для мощных частотных преобразователей или больших автоматических выключателей
• Только три кабельных ввода - при необходимости больше точек входа потребуется доработка (просверливание)
• Максимальный ток 400 А относится к вводному устройству; сам корпус не является токоограничивающим элементом
• Не имеет встроенных терморегуляторов или вентиляции - при нагреве оборудования требует принудительного охлаждения

Примеры использования

• Распределительный щит на участке конвейера с PLC-контроллером и реле
• Щит управления насосной станцией с магнитными пускателями
• Локальный пункт питания для системы видеонаблюдения и сигнализации
• Автоматизированный шкаф управления HVAC-системой
• Временный щит на объекте при монтаже временного электроснабжения

Практические советы

• Перед монтажом проверьте, чтобы все оборудование поместилось в глубине 150 мм - особенно внимательно к габаритам автоматических выключателей и модульных устройств
• Используйте кабельные вводы с уплотнительными кольцами - это сохранит степень защиты IP54 после прокладки кабелей
• Подключение заземления обязательно: закрепите PE-проводник к специальному болту на корпусе
• При сверлении дополнительных отверстий используйте защитные пластиковые вставки - предотвратите повреждение покрытия
• Щит с монтажной панелью ЩМП-3.2.1-0 (300х210х150) IP54 от TDM ELECTRIC легко сочетается с другими изделиями серии - можно заказывать аналогичные модели для унификации проекта
