Щит с монтажной панелью ЩМП-5-0 (1000х650х285) IP54 Народный эконом | SQ0905-3412 TDM

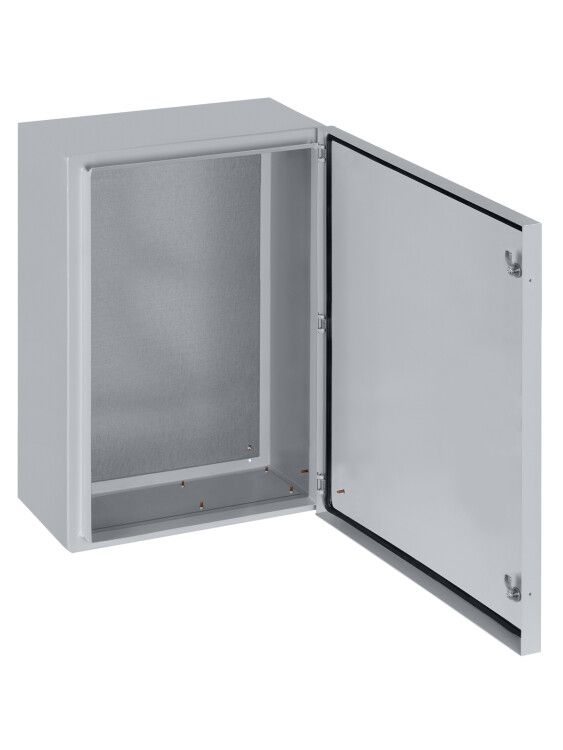

Щит с монтажной панелью ЩМП-5-0 (1000х650х285) IP54 от TDM ELECTRIC - это надёжный металлический корпус с готовой оцинкованной панелью для компактной сборки электрощитов. Подходит для установки в помещениях с умеренной запылённостью, например, на заводах, в котельных или административных зданиях.

Назначение и область применения

Щит с монтажной панелью ЩМП-5-0 (1000х650х285) IP54 предназначен для сборки электрощитов различного функционала: силовые щиты, пункты распределения, щиты автоматики и управления. Благодаря наличию внутренней панели исключается необходимость самостоятельной фиксации DIN-рейок и других элементов - всё уже подготовлено для быстрой сборки. Применяется там, где требуется защита от пыли и брызг воды, но не требуются условия повышенной герметичности (например, на улице или во влажных цехах).

Технические характеристики

• Габариты: 1000×650×285 мм (высота × ширина × глубина)
• Номинальный ток: 400 А - допустимая нагрузка на вводной автомат и шины внутри
• Степень защиты: IP54 - защищает от пыли (не полностью, но достаточно для помещений) и от брызг воды со всех сторон
• Материал корпуса: российская сталь толщиной 0,7 мм, дверь - 0,8 мм
• Покрытие: порошковая окраска серого цвета (RAL 7035), шагрень - устойчиво к царапинам и механическому воздействию
• Ударопрочность: IK10 - выдерживает удар энергии до 20 Дж (эквивалент 2 кг груза с высоты 1 метр)
• Внутренняя глубина: 285 мм - позволяет размещать модульные устройства до 12–14 модулей в высоту
• Монтажная панель: оцинкованная сталь, предварительно перфорирована под DIN-рейки
• Дверь: одинарная, закрытого типа, с замком
• Уплотнитель: двухкомпонентная пенополиуретановая система - обеспечивает герметичность при IP54
• Заземление: есть контактная точка на корпусе для подключения PE-проводника

Совместимость и монтаж

Щит с монтажной панелью ЩМП-5-0 (1000х650х285) IP54 рассчитан на открытую установку - крепится к стене через отверстия в боковых стенках. Для монтажа используйте анкеры или саморезы подходящего диаметра (рекомендовано M6–M8). Монтажная панель совместима со всеми типами DIN-реек (35 мм), клеммниками, автоматами и УЗО стандартных размеров. Глубина 285 мм достаточна для большинства устройств, включая частотники и контроллеры малой мощности. Не рекомендуется использовать для установки крупногабаритных трансформаторов или аппаратов с радиаторами, выходящими за рамки глубины корпуса.

Безопасность и стандарты

Изделие соответствует требованиям EN 50102 по ударопрочности (IK10) и имеет степень защиты IP54, что подтверждает соответствие нормам для электрооборудования в условиях средней запылённости. Корпус выполнен из стали, не поддерживающей горение. Наличие заземляющего контакта гарантирует безопасную работу при аварийных ситуациях. Уплотнитель соответствует требованиям к долговечности в условиях температур от -25C до +40C.

Преимущества

• Готовая оцинкованная панель - экономит время монтажа, не нужна сверловка или крепление реек
• Высокая прочность корпуса (IK10) - устойчив к случайным ударам при обслуживании
• Порошковое покрытие - не требует периодической покраски, не выгорает, легко моется
• Запираемая дверь - повышает безопасность доступа к оборудованию
• Российское производство - доступная цена и гарантированная поставка

Ограничения применения

• Не предназначена для наружной установки - IP54 не защищает от постоянного дождя или прямого попадания струи воды
• Не подходит для взрывоопасных зон (не имеет взрывозащиты Ex)
• Толщина стенок 0,7 мм - не рекомендуется для мест с высокой вероятностью механического повреждения (например, в зонах движения погрузчиков)
• Не используется в агрессивных химических средах - порошковое покрытие не устойчиво к растворителям и кислотам
• Максимальная нагрузка 400 А - не следует применять для вводных щитов выше этого значения без согласования с проектом

Примеры использования

• Щит распределения питания на участке конвейера в пищевом производстве
• Автоматический щит управления насосной станцией в системе водоснабжения
• Распределительный пункт (РП) в офисном здании для групп освещения и розеток
• Щит управления HVAC-системой в промышленном цехе
• Локальный щит для автоматизации оборудования в складском комплексе

Практические советы

• Перед монтажом проверьте, чтобы все провода имели достаточную длину для подключения к панели - глубина 285 мм ограничивает свободу прокладки
• Используйте термоусадочные трубки или кольцевые наконечники на входящих кабелях - они лучше фиксируются в клеммах при ограниченном пространстве
• При необходимости увеличить количество модулей - можно дополнительно смонтировать вторую панель внутри, но учтите, что это снижает воздушный зазор и влияет на теплоотвод
• Для длительной работы в условиях высоких температур (>35C) предусмотрите принудительную вентиляцию - корпус не имеет встроенных отверстий для воздуха
• Щит с монтажной панелью ЩМП-5-0 (1000х650х285) IP54 от TDM ELECTRIC - один из самых популярных вариантов в серии “НАРОДНАЯ ЭКОНОМ” благодаря оптимальному сочетанию цены, качества и удобства сборки
