Щит с монтажной панелью ЩМПг-100.65.30 IP65 PROxima| mb65-1006530 | EKF

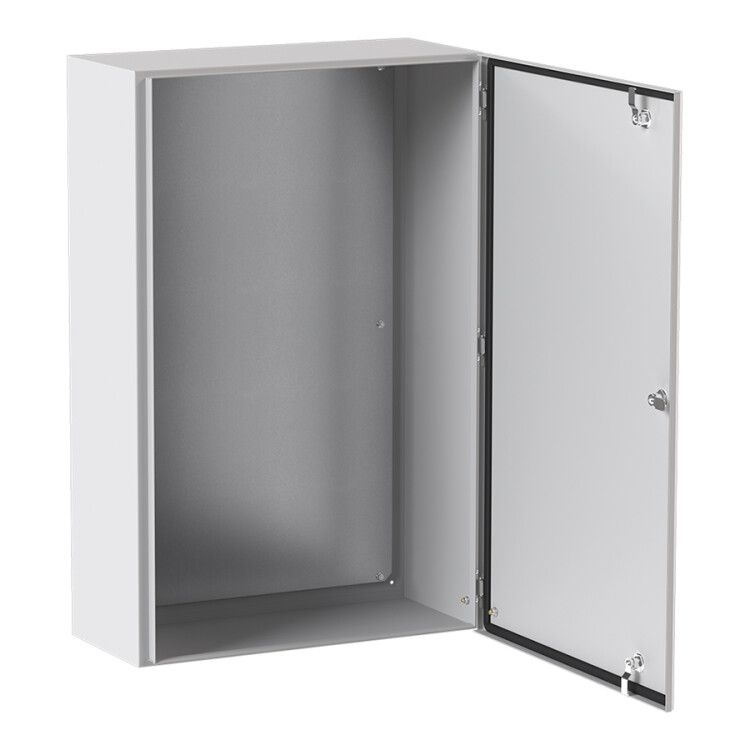

Щит с монтажной панелью ЩМПг-100.65.30 IP65 от EKF PROxima - это прочный металлический корпус с встроенной панелью для монтажа электрооборудования, предназначенный для наружной установки. Подходит для сборки щитов управления, распределения и автоматизации в условиях улицы, цеха или открытых площадок.

Назначение и область применения

Щит с монтажной панелью ЩМПг-100.65.30 IP65 используется для размещения коммутационных аппаратов, автоматических выключателей, контакторов, реле, преобразователей частоты и другого силового и управляющего оборудования. Благодаря защите IP65, он подходит для установки на улице, в сырых помещениях, на производствах с высокой запыленностью или воздействием брызг воды - например, на насосных станциях, конвейерах, объектах ЖКХ, энергоустановках и промышленных зонах.

Технические характеристики

• Номинальный ток: 630 А - позволяет использовать внутри щита оборудование с высокой нагрузкой, включая мощные автоматы и рубильники;
• Степень защиты: IP65 - полностью герметичен против пыли и защищен от струй воды из любого направления;
• Материал корпуса: сталь толщиной 1 мм - обеспечивает механическую прочность и долговечность;
• Монтажная глубина: 200 мм - достаточна для установки модулей до 45 мм в ширину с запасом на провода и клеммы;
• Цвет корпуса: 7035 RAL (серый) - соответствует промышленному стандарту, не требует дополнительной окраски;
• Покрытие: порошковое - устойчиво к коррозии, царапинам и перепадам температур;
• Тип двери: одинарная, с замком - обеспечивает безопасный доступ и предотвращает несанкционированное вскрытие;
• Класс защиты от поражения током: I - требует заземления корпуса через внешний контакт;
• Крышка: закрытого типа - исключает случайное прикосновение к токоведущим элементам;
• Способ монтажа: открытая установка - крепится болтами к стене, фундаменту или опоре;
• Гарантия: 60 месяцев - подтверждает качество материалов и сборки;
• Наличие молниезащиты: да - совместим с системами громоотвода, допускает подключение заземляющих проводников.

Совместимость и монтаж

Щит с монтажной панелью ЩМПг-100.65.30 IP65 имеет готовую стальную панель с отверстиями под DIN-рейки - можно сразу крепить модульное оборудование без дополнительных кронштейнов. Корпус рассчитан на монтаж в вертикальном положении. Для подключения кабелей необходимо самостоятельно просверлить отверстия - вводы в комплект не входят. Убедитесь, что посадочные места под кабельные вводы расположены в нижней или боковой части корпуса, где есть возможность сверления. Крепление осуществляется четырьмя точками на задней стенке. Минимальный радиус поворота двери - 90°, поэтому требуется свободное пространство перед щитом.

Безопасность и стандарты

Щит с монтажной панелью ЩМПг-100.65.30 IP65 соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1. Защита класса I обязывает выполнять надежное заземление корпуса через отдельный PE-проводник. Наличие замка и закрытой крышки снижает риск травматизма при обслуживании. Применение порошкового покрытия делает щит безопасным для работы в средах с химически активными веществами. Молниезащита позволяет интегрировать устройство в системы молниезащиты зданий при соблюдении норм по сопротивлению контура заземления.

Преимущества

• Высокая степень защиты IP65 - работает даже в дождь, песчаных бурях и насыщенных паром цехах;
• Усиленная конструкция с толщиной стали 1 мм - выдерживает удары, вибрацию и давление;
• Скошенный желоб на крышке - отводит воду и предотвращает её попадание внутрь;
• Порошковое покрытие - не требует ремонта в течение всего срока службы;
• Встроенная монтажная панель - экономит время на сборке, не нуждаются в дополнительных планках;
• Долгий гарантийный срок - 5 лет - указывает на проверенную надежность серии EKF PROxima.

Ограничения применения

• Не предназначен для установки в взрывоопасных зонах - отсутствует сертификация Ex;
• Нет заводских кабельных вводов - необходимо самостоятельное сверление и установка вводов подходящего типа;
• Работает при температуре от -25C до +40C - не рекомендован для экстремально холодных регионов без обогрева;
• Не подходит для погружения в воду - IP65 не равнозначен IP68;
• Максимальная глубина 200 мм ограничивает использование крупных модулей (например, некоторых ПЛК с большими блоками питания);
• Только открытая установка - нельзя встраивать в стены или пол.

Примеры использования

• Наружный щит управления насосной станцией водоснабжения;
• Распределительный пункт на автостоянке или в парковке;
• Шкаф автоматизации конвейерной линии на пищевом заводе;
• Щит контроля освещения на территории предприятия;
• Пункт распределения питания для видеонаблюдения на улице.

Практические советы

• Перед монтажом проверьте, чтобы все устройства внутри поместились с учетом теплового зазора - особенно при плотной компоновке;
• Используйте кабельные вводы с резиновыми уплотнителями (M20, M25, M32) - они сохранят степень защиты после установки;
• Обязательно выполните заземление корпуса медным проводом сечением не менее 10 мм2;
• При установке на улице выбирайте место с минимальным прямым воздействием солнца - хотя покрытие термостойкое, длительный нагрев сокращает срок службы уплотнителей двери;
• Для удобства обслуживания оставьте минимум 80 см свободного пространства спереди;
• Щит с монтажной панелью ЩМПг-100.65.30 IP65 от EKF PROxima легко сочетается с другими изделиями серии - используйте одинаковые типы замков и кабельных решений для унификации.
