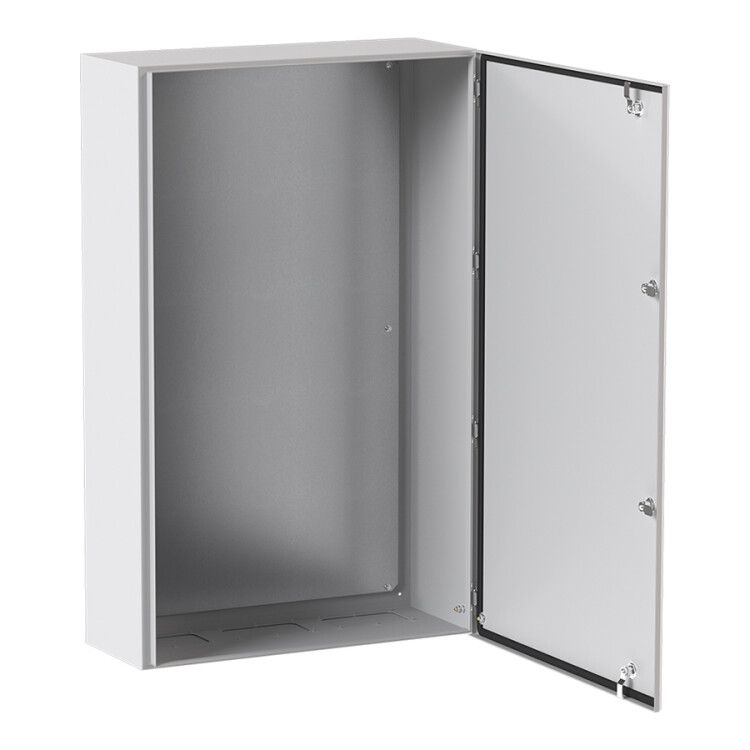

Щит с монтажной панелью ЩМПг-120.75.30 каб фланец IP65 PROxima| mb65-1207530-m | EKF

Щит с монтажной панелью ЩМПг-120.75.30 от EKF PROxima - это кабинетный шкаф с жесткой металлической основой для компактной сборки электрооборудования в условиях улицы или на производстве. Благодаря защите IP65 и прочному корпусу из стали он выдерживает воздействие пыли, влаги и механических нагрузок, сохраняя работоспособность оборудования внутри.

Назначение и область применения

Щит с монтажной панелью ЩМПг-120.75.30 предназначен для установки модульного и силового оборудования: автоматических выключателей, контакторов, реле, преобразователей частоты, устройств УЗО и других элементов систем управления и распределения энергии. Подходит для монтажа в помещениях и на открытых площадках - например, возле станков, насосных станций, конвейеров, на объектах ЖКХ, промышленных зонах и вентиляционных узлах. Наличие монтажной панели позволяет легко фиксировать оборудование без дополнительных кронштейнов.

Технические характеристики

• Номинальный ток: 630 А - обеспечивает работу с мощными нагрузками, подходящими для центральных распределительных точек
• Степень защиты: IP65 - полностью герметичен против пыли и защищен от струй воды с любого направления
• Материал корпуса: сталь толщиной 1 мм - высокая механическая прочность и долговечность
• Монтажная глубина: 200 мм - достаточна для размещения большинства DIN-рейковых устройств и кабельных соединений
• Тип двери: одинарная - удобна для обслуживания и проверки
• Количество кабельных вводов: 3 - позволяют организовать ввод/вывод кабелей без нарушения степени защиты
• Цвет корпуса: 7035 RAL (серый) - соответствует промышленным стандартам эстетики
• Покрытие: порошковое - устойчиво к коррозии, царапинам и перепадам температур
• Класс защиты от поражения током: I - требует обязательного заземления корпуса
• Гарантийный срок: 60 месяцев - подтверждает надежность материала и сборки

Совместимость и монтаж

Щит с монтажной панелью ЩМПг-120.75.30 рассчитан на открытую установку - крепится к стене, опоре или платформе болтами через фланцы. Монтажная панель уже встроена и имеет стандартные отверстия под DIN-рейки. Для монтажа используйте крепеж, совпадающий с толщиной стены (не менее 8–10 мм). Кабельные вводы предварительно заполнены резиновыми уплотнителями - перед прокладкой кабеля удалите пробки и вставьте провода плотно, чтобы не нарушить IP65. Замок на двери обеспечивает доступ только авторизованному персоналу. Шкаф можно использовать в составе системы молниезащиты - предусмотрено место для подключения заземляющего проводника.

Безопасность и стандарты

Щит с монтажной панелью ЩМПг-120.75.30 соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1. Класс защиты I обязывает выполнять надежное заземление корпуса - это исключает риск поражения током при повреждении изоляции. Степень защиты IP65 гарантирует безопасную работу даже при дожде, снеге или пыльных условиях. Применение порошкового покрытия снижает вероятность коррозии и продлевает срок службы.

Преимущества

• Жесткая монтажная панель уменьшает время сборки - не нужны дополнительные крепления
• Скошенный желоб на корпусе препятствует скапливанию влаги и грязи - увеличивает надежность IP65
• Порошковое покрытие устойчиво к химическим веществам и перепадам температур
• Фланцевый монтаж обеспечивает устойчивость при вибрациях и внешних ударах
• Широкий допустимый ток (630 А) позволяет собирать крупные распределительные щиты

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP65 не равен IP67
• Толщина стали 1 мм недостаточна для мест с высокой механической опасностью (например, автопарковки с грузовым транспортом)
• Работает только при температурах от -25C до +40C - экстремальные условия требуют дополнительного теплоснабжения или охлаждения
• Кабельные вводы только три - при необходимости больше входов потребуется доработка (просверливание отверстий с последующей герметизацией)

Примеры использования

• Управление насосной группой на водопроводной станции
• Распределительный щит на участке конвейера в пищевой промышленности
• Центральный пункт питания для системы видеонаблюдения на территории завода
• Автоматический щит управления вентиляцией на кровле здания
• Распределительный пункт на улице для освещения парковки

Практические советы

• Перед монтажом проверьте, что все кабельные вводы закрыты заглушками - открывайте только те, которые будут использоваться
• Используйте термостойкие кабели с изоляцией, рассчитанной на +70C и выше - особенно при работе на солнце
• Обеспечьте минимальный зазор 50 мм вокруг шкафа для теплоотвода - перегрев снижает срок жизни аппаратуры
• При установке на улице выбирайте место с естественным водоотводом - не размещайте щит в низинах, где собирается вода
• Проверяйте состояние уплотнителей двери каждые 6–12 месяцев - они со временем стареют, особенно при перепадах температур
• Щит с монтажной панелью ЩМПг-120.75.30 от EKF PROxima совместим с любыми стандартными DIN-рейками - не требуется адаптеров
