Щит с монтажной панелью ЩМПг- 40.30.22 каб. фланец IP65 PROxima| mb65-403022-m | EKF

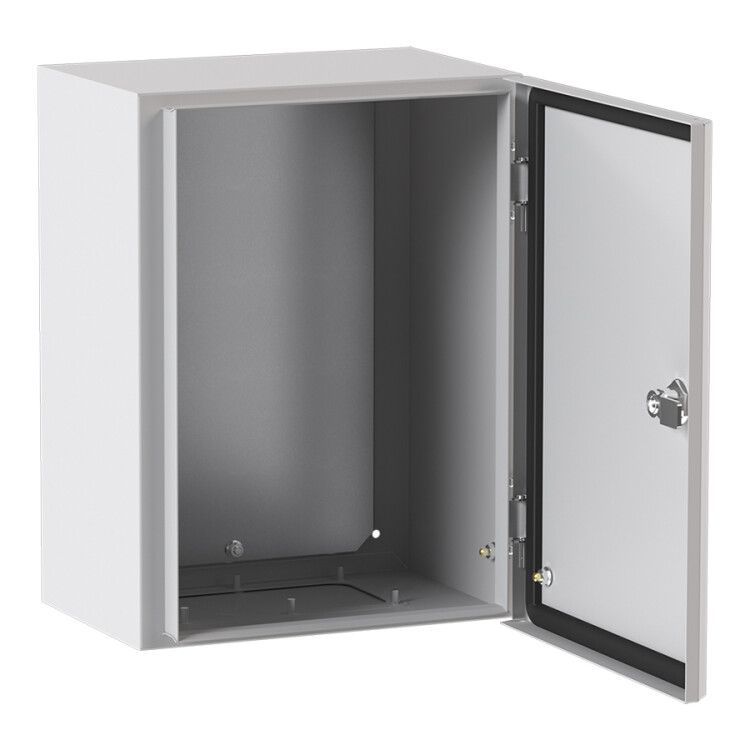

Щит с монтажной панелью ЩМПг-40.30.22 кабинетный фланец IP65 от бренда EKF серии PROxima - это прочный металлический корпус с встроенной монтажной платформой для компактной сборки электрооборудования в условиях открытых площадок и повышенной влажности. Артикул mb65-403022-m обеспечивает надежную защиту от внешних воздействий и подходит для постоянной эксплуатации на улице.

Назначение и область применения

Щит с монтажной панелью ЩМПг-40.30.22 кабинетный фланец IP65 предназначен для установки внутри него модульного и силового оборудования: автоматических выключателей, контакторов, реле, преобразователей частоты, устройств защиты и других компонентов систем управления и распределения энергии. Подходит для создания щитов управления, пунктов распределения и автоматизированных систем. Благодаря степени защиты IP65 и возможности открытой установки, используется на объектах с высокой запыленностью, влажностью или на открытом воздухе - например, на производственных участках, насосных станциях, наружных распределительных устройствах, в зонах с агрессивными условиями окружающей среды.

Технические характеристики

• Номинальный ток: 630 А - позволяет использовать оборудование с высокими нагрузками без перегрева корпуса;
• Степень защиты: IP65 - полностью защищен от пыли и струй воды из любого направления;
• Материал корпуса: сталь толщиной 1 мм - обеспечивает механическую прочность и долговечность;
• Монтажная глубина: 200 мм - достаточна для установки стандартных DIN-рейки и крупногабаритных аппаратов;
• Тип двери: одинарная - удобна для обслуживания и контроля;
• Наличие замка: да - предотвращает несанкционированный доступ;
• Цвет корпуса: 7035 RAL (серый) - соответствует промышленному стандарту эстетики;
• Тип покрытия: порошковое - устойчиво к царапинам, коррозии и УФ-лучам;
• Количество кабельных вводов: 1 - предусмотрено для первичного подключения кабеля, остальные можно дополнительно просверлить;
• Класс защиты от поражения электрическим током: I - требует обязательного подключения к контуру заземления;
• Гарантийный срок: 60 месяцев - подтверждает качество изготовления и материалов;
• Подходит для молниезащиты: да - совместим с системами громоотведения при правильном заземлении.

Совместимость и монтаж

Щит с монтажной панелью ЩМПг-40.30.22 кабинетный фланец IP65 имеет готовую внутреннюю раму для крепления DIN-реек и оборудования с помощью болтов или саморезов. Для монтажа требуется открытая установка - на стену, опору или основание. Корпус рассчитан на работу в вертикальном положении. Кабельный ввод уже предусмотрен, но допускается сверление дополнительных отверстий в боковых или нижних стенках с учетом герметизации. Обязательно используйте кабельные вводы с уплотнением при проходе через корпус. Глубина 200 мм позволяет разместить большинство стандартных устройств до 90 мм шириной в один ряд. Не рекомендуется перегружать панель более чем на 80% её площади - это снижает теплоотвод и затрудняет обслуживание.

Безопасность и стандарты

Щит с монтажной панелью ЩМПг-40.30.22 кабинетный фланец IP65 соответствует требованиям безопасности по классу защиты I - все металлические части должны быть надежно заземлены. Конструкция исключает случайное прикосновение к токоведущим элементам при закрытой двери. Степень защиты IP65 гарантирует безопасную работу даже при прямом попадании струи воды. Применение порошкового покрытия повышает устойчивость к химическим веществам и коррозии. Наличие замка соответствует нормам промышленной безопасности для доступа обслуживающего персонала.

Преимущества

• Усиленная защита от влаги благодаря скошенному желобу на корпусе - препятствует скапливанию воды на крышке;
• Высокая жесткость стального корпуса - сохраняет форму при ударах и вибрациях;
• Порошковое покрытие - не требует периодической окраски и служит десятилетиями;
• Интегрированная монтажная панель - экономит время на сборке, не нуждается в дополнительных кронштейнах;
• Работает на улице - не требует специальных укрытий или навесов;
• Долгий срок службы - 60 месяцев гарантии подтверждают надежность материала и технологии производства.

Ограничения применения

• Не предназначена для взрывоопасных зон - отсутствует сертификация Ex;
• Один кабельный ввод - для многожильных подключений потребуется доработка корпуса;
• Толщина стали 1 мм - недостаточна для мест с высокой механической нагрузкой (например, где возможны столкновения транспорта);
• Не подходит для установки в помещениях с температурой ниже -40C - материал теряет пластичность;
• Не является герметичным контейнером - не предназначен для длительного погружения в воду или работы под давлением.

Примеры использования

• Наружный щит управления насосной станцией в районе с высокой влажностью;
• Распределительный пункт на автостоянке или парковке;
• Щит автоматизации конвейера на пищевом производстве;
• Пункт питания системы видеонаблюдения на территории предприятия;
• Электрошкаф для управления световой сигнализацией на дороге.

Практические советы

• Перед монтажом проверьте посадочные размеры оборудования - глубина 200 мм ограничивает использование очень массивных блоков;
• Обязательно выполните заземление корпуса через контактную планку или провод сечением не менее 10 мм2;
• При сверлении новых кабельных вводов используйте герметичные вводы с резиновыми уплотнителями - иначе нарушится IP65;
• Не открывайте дверь во время дождя или сильной ветряной погоды - даже при IP65 есть риск попадания капель;
• Проверяйте состояние уплотнителей двери каждые 6–12 месяцев - они со временем стареют и трескаются;
• Артикул mb65-403022-m совместим с другими изделиями серии PROxima - легко найти аналоги при ремонте или расширении системы.
