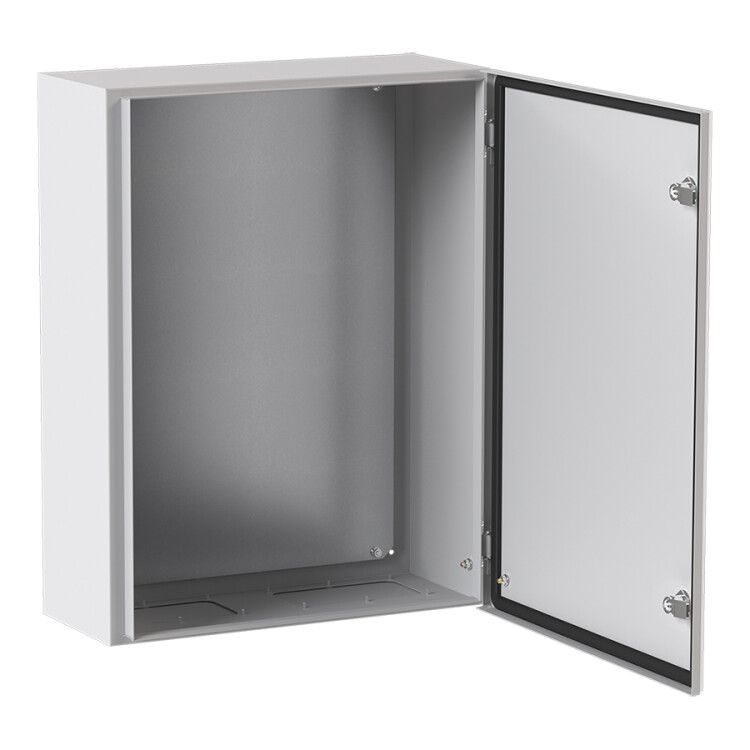

Щит с монтажной панелью ЩМПг- 65.50.22 каб фланец IP65 PROxima| mb65-655022-m | EKF

Щит с монтажной панелью ЩМПг-65.50.22 от EKF PROxima - это кабинетный шкаф с прочной стальной конструкцией и защитой IP65, предназначенный для установки внутри или снаружи зданий. Подходит для сборки щитов управления, распределения электроэнергии и автоматизации. Артикул mb65-655022-m обеспечивает совместимость с типовым оборудованием и упрощает монтаж на объектах с высокими требованиями к защите от внешних воздействий.

Назначение и область применения

Щит с монтажной панелью ЩМПг-65.50.22 предназначен для размещения модульного и силового оборудования: автоматических выключателей, контакторов, реле, преобразователей частоты, устройств защиты и других компонентов систем управления. Благодаря степени защиты IP65 и стальной конструкции, он подходит для установки в условиях повышенной запыленности, влажности и перепадов температур - например, на открытых площадках, в цехах, на насосных станциях, в системах молниезащиты и на промышленных участках с агрессивной средой.

Технические характеристики

• Номинальный ток: 630 А - позволяет использовать шкаф для распределения мощных нагрузок;
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления;
• Материал корпуса: сталь толщиной 1 мм - обеспечивает механическую прочность и долговечность;
• Монтажная глубина: 200 мм - достаточна для размещения большинства DIN-рейковых устройств и кабельных соединений;
• Количество кабельных вводов: 2 - предусмотрено для подвода основных питаний и сигнальных линий;
• Цвет корпуса: 7035 RAL - серый матовый цвет, соответствует промышленному стандарту;
• Тип покрытия: порошковое - устойчиво к коррозии, царапинам и химическим воздействиям;
• Класс защиты от поражения током: I - требует обязательного заземления металлического корпуса;
• Гарантийный срок: 60 месяцев - подтверждает надежность материала и технологии производства;
• Наличие замка: да - предотвращает несанкционированный доступ;
• Тип двери: одинарная - удобна для обслуживания и проверки;
• Тип крышки: закрытого типа - исключает попадание влаги и посторонних предметов;
• Подходит для молниезащиты: да - может использоваться в системах с громоотводами и заземляющими контурами.

Совместимость и монтаж

Щит с монтажной панелью ЩМПг-65.50.22 имеет готовую внутреннюю раму для крепления DIN-реек и оборудования. Установка осуществляется методом открытой монтажа - на стену, опору или платформу. Для этого используются предварительно подготовленные отверстия в боковых или нижних стенках. Кабельные вводы рассчитаны на стандартные диаметры до 20 мм; при необходимости можно дополнительно просверлить отверстия. Глубина 200 мм позволяет разместить оборудование до 48 модулей на DIN-рейке. Фланцевый дизайн корпуса обеспечивает плотное прилегание к поверхности, снижая риск деформаций при вибрации.

Безопасность и стандарты

Шкаф соответствует требованиям безопасности по классу защиты I - все металлические части должны быть надежно заземлены через контактную планку или отдельный проводник. Степень защиты IP65 соответствует международному стандарту IEC 60529. Конструкция с скошенным желобом на верхней крышке препятствует скапливанию влаги и предотвращает ее попадание внутрь. Применение порошкового покрытия повышает устойчивость к коррозии и продлевает срок службы в агрессивных средах.

Преимущества

• Высокая герметичность благодаря IP65 и скошенному желобу - минимизирует риск выхода из строя из-за влаги и пыли;
• Усиленная стальная конструкция - выдерживает механические нагрузки и удары;
• Порошковое покрытие - не требует периодической окраски, легко моется;
• Наличие замка - обеспечивает безопасность персонала и целостность системы;
• Работает в открытом воздухе - не нуждается в дополнительном укрытии;
• Совместим с широким спектром оборудования - подходит для любых задач автоматизации.

Ограничения применения

• Не предназначен для взрывоопасных зон - отсутствует взрывозащита Ex;
• Максимальный ток 630 А - не подходит для крупных подстанций выше этой мощности;
• Только два заводских кабельных ввода - при необходимости больше входов требуется доработка (просверливание);
• Толщина стали 1 мм - недостаточна для мест с экстремальными механическими нагрузками (например, вблизи транспорта);
• Не рекомендован для постоянного погружения в воду - IP65 не гарантирует длительное пребывание под водой.

Примеры использования

• Щит управления насосной станцией на открытом воздухе;
• Распределительный пункт на производственной линии с высокой запыленностью;
• Автоматизация конвейера в пищевой промышленности;
• Пункт молниезащиты и заземления на территории складского комплекса;
• Электрооборудование на тепловых пунктах и котельных.

Практические советы

• Перед монтажом обязательно выполните заземление корпуса - это требование класса защиты I;
• Используйте кабельные вводы с уплотнительными кольцами, чтобы сохранить степень защиты IP65 после прокладки кабелей;
• При установке на улице выбирайте место с минимальным прямым воздействием дождя - даже IP65 лучше работать под навесом;
• Проверьте посадочные размеры оборудования перед заказом - глубина 200 мм не всегда достаточна для больших преобразователей;
• Для увеличения числа кабельных вводов используйте дополнительные вводы того же типа - они совместимы с конструкцией ЩМПг-65.50.22.
