Щит слаботочный навесной ''''Unix'''' белая дверь 2 габарит увеличенный IP40 PROxima'''' - ux-2m-nw-xl EKF

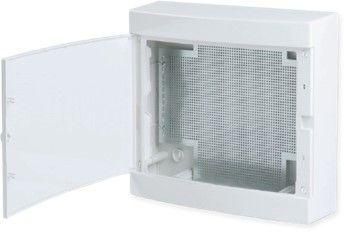

Щит слаботочный навесной увеличенный габарит IP40/IP41 белая дверь от EKF (арт. ux-2m-nw-xl) предназначен для компактного размещения слаботочного оборудования в помещениях с нормальными условиями эксплуатации. Корпус выполнен из прочного пластика, имеет две DIN-рейки и монтажную плату - удобен для монтажа сетевых устройств, видеонаблюдения и систем управления.

Назначение и область применения

Щит слаботочный навесной увеличенный габарит IP40/IP41 белая дверь используется для сборки распределительных шкафов слаботочных систем: домашней автоматизации, IP-камер, Wi-Fi роутеров, патч-панелей, антенных разветвителей, контроллеров и других устройств с низким напряжением. Подходит для установки в жилых домах, офисах, учебных заведениях и коммерческих помещениях. Не предназначен для силового оборудования высокого напряжения.

Технические характеристики

• Тип: навесной щит для слаботочных систем
• Количество модулей DIN: 36 (два ряда по 18 модулей каждый)
• Степень защиты: IP40 - защита от твёрдых предметов более 1 мм; IP41 - дополнительно защита от вертикально падающих капель воды
• Материал корпуса: глянцевый ABS-пластик
• Монтажная глубина: 102 мм - обеспечивает достаточный зазор для проводов и модулей
• Количество рядов: два - позволяют равномерно распределить нагрузку по высоте
• Наличие монтажной панели: да - площадка для крепления крупных устройств (роутеры, патч-панели)
• Цвет: белый - сочетается с большинством интерьеров
• Тип крышки: дверца с защёлкой - открывается для доступа к оборудованию
• Гарантия: 5 лет (60 месяцев)

Совместимость и монтаж

Щит слаботочный навесной увеличенный габарит IP40/IP41 белая дверь совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Монтажная панель позволяет фиксировать устройства без DIN-крепления - например, маршрутизаторы или медиапреобразователи. Установка осуществляется на стену с помощью четырёх крепёжных отверстий на задней стенке корпуса. Для надёжного крепления используйте дюбеля подходящего диаметра под тип стены (бетон, кирпич, ГКЛ). Не рекомендуется монтаж на поверхности с повышенной влажностью или температурой ниже 0 C.

Безопасность и стандарты

Щит соответствует требованиям безопасности для электроустановок низкого напряжения. Степень защиты IP40/IP41 гарантирует безопасную работу в условиях обычных помещений. Корпус не проводит ток и не нагревается при работе оборудования. Соответствие стандартам EN 62208 и IEC 60947-7-1 подтверждается сертификатами производителя.

Преимущества

• Увеличенный габарит - 36 модулей позволяют собрать комплексную систему без необходимости дублирования щитов
• Две DIN-рейки + монтажная панель - оптимальное сочетание для смешанной комплектации
• Плоское внутреннее основание - упрощает прокладку кабелей и снижает риск перегиба проводов
• Глянцевый белый корпус - эстетично выглядит в интерьере, легко моется
• Долгий срок службы - материал ABS устойчив к механическим повреждениям и воздействию света

Ограничения применения

• Не допускается использование в помещениях с постоянной влажностью выше 90%, на улице или в сырых подвалах - степень защиты IP40 недостаточна для контакта с водой
• Запрещено устанавливать внутри мощные силовые аппараты (Автоматические выключатели свыше 63 A, контакторы, частотники) - корпус рассчитан исключительно на слаботочные системы
• Не подходит для установки в местах с риском ударов или вибраций - пластиковый корпус менее устойчив к механическому воздействию, чем металлический

Примеры использования

• Интеграция системы «умный дом»: роутер, контроллер освещения, термостаты, датчики движения
• Видеонаблюдение: NVR-устройство, PoE-коммутатор, камеры через патч-панель
• Аудиосистема: усилитель, декодер, распределитель сигналов
• Телефония и сеть: IP-телефоны, сервер VoIP, кросс-патч

Практические советы

• Перед монтажом проверьте посадочный диаметр крепёжных отверстий - они стандартизированы под M4, но требуют точного подбора дюбелей
• Распределяйте нагрузку между двумя рядами DIN-реек - так легче обслуживать оборудование и избежать перегрузки одного ряда
• Используйте кабельные каналы и хомуты для организации проводов - внутренний объём ограничен, хаотичная прокладка затрудняет диагностику
• При использовании патч-панелей оставьте свободное место вокруг них - требуется доступ для подключения и переупорядочивания кабелей
• Щит слаботочный навесной увеличенный габарит IP40/IP41 белая дверь от EKF (арт. ux-2m-nw-xl) лучше всего устанавливать на уровне глаз - так проще работать с кнопками и портами
