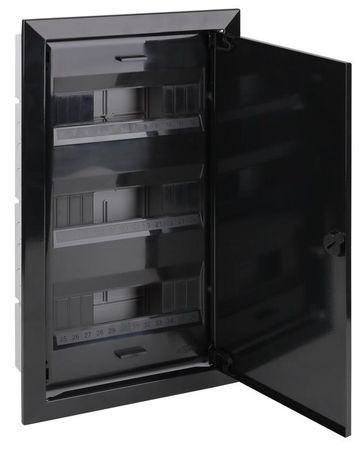

Щиток СП Тусо 36мод. с метал. двер. 580х325х103мм черн. Ruvinil 68136МЧ TYCO

Щиток распределительный скрытой проводки с металлической дверцей на 36 модулей IP40, размеры 580x325x103мм, черный от бренда Ruvinil - надёжная коробка для установки автоматических выключателей, УЗО и других устройств в стене. Артикул 68136мч подходит для жилых и коммерческих объектов, где требуется компактное и защищённое решение для внутренней электропроводки.

Назначение и область применения

Этот щиток предназначен для монтажа внутри стены (скрытая проводка) и служит основным местом сборки распределительной аппаратуры: автоматов, УЗО, реле, счетчиков и т.д. Подходит для квартир, офисов, административных зданий и небольших производственных помещений. Металлическая дверца обеспечивает механическую прочность и доступ к оборудованию без вскрытия всей конструкции.

Технические характеристики

• Количество модулей: 36 (стандартный шаг 17,5 мм)
• Габариты: 580×325×103 мм (высота × ширина × глубина)
• Степень защиты: IP40 - защита от твёрдых предметов более 1 мм, но не от воды
• Материал корпуса: металл (сталь с порошковым покрытием)
• Цвет: чёрный
• Тип монтажа: скрытый (встраивается в стену)
• Дверца: металлическая, с замком

Совместимость и монтаж

Щиток совместим со всеми типовыми DIN-рейками (35 мм) и стандартными модульными устройствами. Для монтажа необходимо подготовить нишу в стене с габаритами не менее 590×335×115 мм - это учитывает запас на раствор, изоляцию и фиксацию. Крепление осуществляется через монтажные ушки на задней стенке. Дверца открывается на петлях, что позволяет обслуживать оборудование без демонтажа всего щита.

Безопасность и стандарты

Защита IP40 соответствует ГОСТ 14254 - предотвращает попадание инструментов, проволоки или крупного мусора внутрь, но не защищает от влаги. Щиток не предназначен для установки во влажных помещениях (ванная, кухня, подвал) без дополнительной герметизации. Напряжение работы - до 1000 В переменного тока, согласно требованиям к распределительным устройствам.

Преимущества

• Металлический корпус повышает долговечность и устойчивость к деформациям
• Чёткое количество модулей (36) позволяет планировать нагрузку и будущее расширение
• Чёрный цвет маскирует следы окисления и царапины после монтажа
• Дверца с замком снижает риск несанкционированного доступа

Ограничения применения

• Не использовать в условиях повышенной влажности, на улице или в сырых помещениях - IP40 не защищает от воды
• Не подходят для высоких температур выше +40 C длительно - возможен перегрев оборудования внутри
• Не рекомендован для систем с частыми вибрациями (например, рядом с насосами или компрессорами) без амортизирующих прокладок
• Глубина 103 мм ограничивает установку больших УЗО или многополюсных автоматов с широкими клеммниками

Примеры использования

• Главный распределительный щит в квартире с 3–5 комнатами
• Распределительный щит на этаже офисного здания
• Узел управления освещением в коридорах многоэтажки
• Локальный щиток для группы розеток в торговой точке

Практические советы

• Перед монтажом проверьте, чтобы все устройства поместились в 36 модулей - некоторые УЗО занимают 2–3 места
• Используйте пластиковые вставки для кабельных вводов, чтобы не повредить изоляцию проводов
• При закладке в стену оставьте минимум 10 мм свободного пространства вокруг щитка для удобства подключения
• Артикул 68136мч от Ruvinil легко найти в каталогах поставщиков - он часто используется в проектах бюджетного жилья
• Если нужна защита от влаги - выбирайте модель с IP54 или выше; этот щиток - исключительно для сухих помещений
