Щит учетно-распределительный навесной ЩРУН 3/30 однодверный с окном (ВхШхГ) 500х400х160мм IP31 PROxima | mb23-3/30-1 EKF

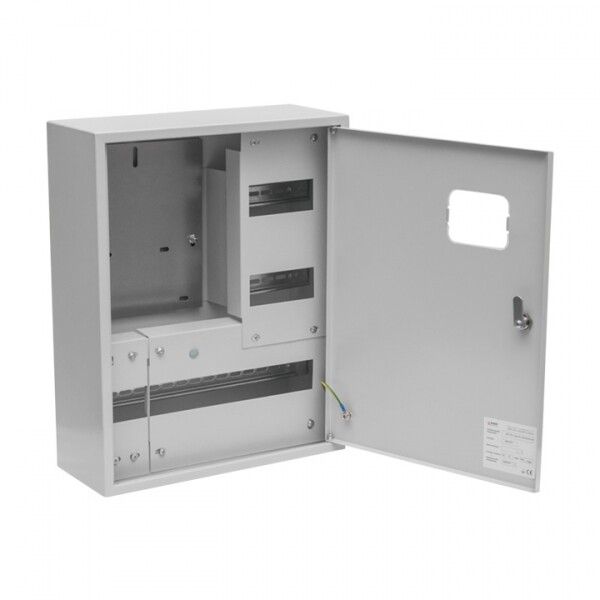

Щит учетно-распределительный навесной ЩУРн 3/30 однодверный с окном (500х400х160) IP31 от бренда EKF серии PROxima предназначен для приема, учёта и распределения электроэнергии в помещениях с умеренным климатом. Корпус выполнен из стали, имеет надёжную защиту IP31 и комплектуется всем необходимым для монтажа автоматических выключателей и счётчиков.

Назначение и область применения

Щит учетно-распределительный навесной ЩУРн 3/30 однодверный с окном (500х400х160) IP31 используется для:

• приёма трёхфазного напряжения 380 В;
• установки электросчётчика (однофазный или трёхфазный, место предусмотрено);
• распределения энергии на группы потребителей через модульные автоматы;
• защиты цепей от перегрузок и коротких замыканий.

Подходит для монтажа в жилых домах, офисах, производственных помещениях, на объектах коммунальной инфраструктуры. Применяется там, где требуется компактное, защищённое и доступное решение для учёта и распределения электроэнергии.

Технические характеристики

• Напряжение: 380 В
• Номинальный ток: 125 А
• Количество модулей DIN: 30 (стандартная ширина 17,5 мм на модуль)
• Размеры корпуса: 500×400×160 мм (Ш×В×Г)
• Материал корпуса: сталь толщиной 0,8 мм
• Степень защиты: IP31 - защита от твёрдых предметов >1 мм и вертикально падающих капель воды
• Количество рядов: 3
• Количество вводов: 3 (по три отверстия диаметром 30 мм снизу для кабеля)
• Место под счётчик: одно, рассчитано на трёхфазный прибор
• Цвет: RAL 7035 (серый матовый)
• Климатическое исполнение: УХЛ3 - для работы при температуре от −40C до +40C, в условиях повышенной влажности
• Гарантия: 60 месяцев
• Нормативный документ: ТУ 3434-001-96504521-2007

Совместимость и монтаж

Щит учетно-распределительный навесной ЩУРн 3/30 однодверный с окном (500х400х160) IP31 монтируется накладным способом на стену. Для крепления используются предварительно подготовленные отверстия в задней стенке корпуса. Комплектация включает:

• монтажную панель - для крепления аппаратов защиты и автоматики;
• DIN-рейку - для установки модульных устройств (автоматы, УЗО, реле и т.п.)
• съёмную фальш-панель - позволяет закрывать свободные места при малом количестве установленных устройств;
• замок с цилиндровым механизмом - для контроля доступа.

Окно в двери позволяет визуально контролировать показания счётчика без вскрытия щита. Кабельные вводы расположены снизу - удобно для подключения от пола или нижнего этажа. Подключение кабелей выполняется через отверстия Ø30 мм, которые можно дополнительно уплотнить при необходимости.

Безопасность и стандарты

Щит учетно-распределительный навесной ЩУРн 3/30 однодверный с окном (500х400х160) IP31 соответствует требованиям ТУ 3434-001-96504521-2007. Материал корпуса - сталь по ГОСТ 1050-88. Обработка поверхности включает фосфатирование и покрытие атмосферостойкой порошковой краской - это повышает устойчивость к коррозии. Защита IP31 исключает попадание крупных инородных частиц и капель воды, но не предназначена для открытых площадок или мест с постоянным контактом с водой.

Преимущества

• Высокая механическая прочность благодаря сварному корпусу и толщине металла 0,8 мм
• Удобство обслуживания: окно для считывания счётчика, съёмная фальш-панель, наличие DIN-рейки и монтажной панели
• Защита от несанкционированного доступа - замок с цилиндром
• Совместимость с большинством модульных устройств европейского стандарта
• Длительная гарантия - 5 лет

Ограничения применения

Щит учетно-распределительный навесной ЩУРн 3/30 однодверный с окном (500х400х160) IP31 не предназначен для:

• установки на улице или в сырых помещениях без дополнительной защиты - степень IP31 недостаточна для внешних условий;
• работы при температурах ниже −40C или выше +40C - выход за пределы климатического исполнения УХЛ3 снижает надёжность материалов;
• монтажа в зонах с химически активными средами - покрытие не устойчиво к кислотам, щелочам и растворителям;
• использования как главного вводного щита для мощных промышленных объектов - максимальный ток 125 А ограничен для таких задач.

Примеры использования

• Электрощит в подъезде многоквартирного дома - для учёта и распределения энергии между квартирами
• Вводной щит в небольшом офисе или магазине - с одним трёхфазным счётчиком и группами освещения/розеток
• Распределительный щит на участке садового товарищества - для питания насосов, освещения, бытовых приборов
• Аппаратный пункт в системе теплоснабжения - управление насосами и клапанами с возможностью контроля расхода

Практические советы

• Перед монтажом проверьте глубину прохода кабелей - отверстия Ø30 мм требуют соответствия диаметру вводных труб или гофры
• Используйте кабельные вводы с уплотнительными кольцами, чтобы повысить уровень защиты в условиях повышенной влажности
• Не перегружайте DIN-рейку - суммарная нагрузка всех автоматов не должна превышать 125 А
• При установке в помещении с высокой влажностью рекомендуется использовать терморегулятор или осушитель воздуха рядом с щитом
• Щит учетно-распределительный навесной ЩУРн 3/30 однодверный с окном (500х400х160) IP31 не требует специальных инструментов для сборки - всё готово к монтажу
