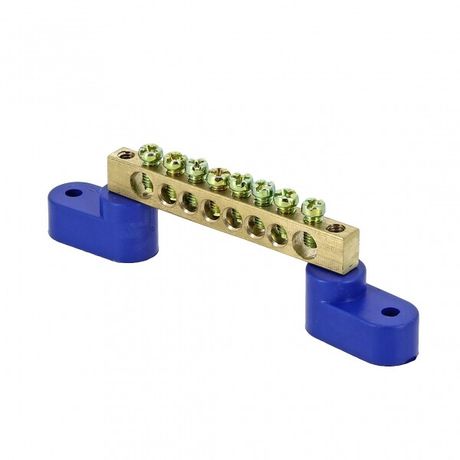

Шина нулевая N 6х9 8 отверстий 2 синих угловых изолятора латунь розн. стикер PROxima EKF sn0-63-08-2-r

Шина нулевая N (6х9 мм) 8 отверстий латунь 2 синих угловых изолятора от EKF серии PROxima - это надёжный элемент для распределения нулевого провода в щитах промышленного оборудования. Устройство обеспечивает безопасное и долговечное соединение до восьми проводников сечением от 1,5 до 10 мм2.

Назначение и область применения

Шина нулевая N используется для коммутации нулевых проводников в распределительных устройствах. Применяется в комплектных устройствах управления (НКУ), силовых щитах, панелях автоматизации и других системах промышленного электрооборудования. Подходит для сборки щитов, где требуется централизованное подключение множества нулевых жил - например, на станках, конвейерах, насосных станциях и системах освещения.

Технические характеристики

• Количество контактов: 8
• Тип изделия: Шина нулевая (N)
• Габаритные размеры: 6×9 мм
• Материал контактной группы: Латунь с оцинкованным покрытием
• Номинальный ток: 100 А
• Номинальное напряжение: 400 В
• Диапазон сечений подключаемых проводов: 1,5–10 мм2
• Тип подключения: Винтовой
• Количество полюсов: 1
• Способ монтажа: На шинопровод (DIN-рейку)
• Степень защиты: IP00 (без внешней защиты - требует установки внутри корпуса)
• Рабочая температура: от –40 C до +105 C
• Изоляторы: 2 синих угловых, из самозатухающего пластика
• Цвет изоляторов: Синий

Совместимость и монтаж

Шина нулевая N (6х9 мм) 8 отверстий латунь 2 синих угловых изолятора монтируется на стандартную DIN-рейку через прилагаемые изоляторы. Для фиксации используются два пластиковых угловых кронштейна - они обеспечивают механическую устойчивость и гальваническую изоляцию от металлического корпуса. Каждый винт имеет круглое основание, что исключает перерезание жилы при затяжке. Максимальное сечение провода - 10 мм2; меньшие сечения (до 1,5 мм2) также совместимы благодаря оптимизированному зажиму. Обязательно соблюдайте момент затяжки винтов - переусердствовать нельзя, чтобы не повредить контактную группу.

Безопасность и стандарты

Произведено в соответствии с требованиями к промышленным шинам. Оцинкованное покрытие контактной группы защищает от коррозии и позволяет безопасно подключать как медные, так и алюминиевые проводники без риска гальванической коррозии. Изоляторы изготовлены из материала, не поддерживающего горение - соответствуют нормам пожарной безопасности. IP00 указывает, что устройство не защищено от попадания пыли и воды - поэтому обязательно устанавливайте её внутри закрытого щита.

Преимущества

• Оцинкованная латунь - высокая проводимость, устойчивость к окислению, совместимость с медью и алюминием.
• Круглое основание винта - предотвращает повреждение жилы при затяжке.
• Самозатухающий пластик изоляторов - снижает риск распространения пламени.
• Фиксация на двух изоляторах - улучшает механическую устойчивость и снижает нагрузку на контактную планку.
• Поддерживается рекомендованным проектным ассортиментом EKF - гарантия совместимости с другими элементами серии PROxima.

Ограничения применения

• Не предназначен для открытой установки - IP00 требует герметичного корпуса.
• Не использовать вне диапазона температур –40…+105 C - возможна деформация изоляторов или потеря прочности контактов.
• Запрещено подключать провода сечением более 10 мм2 - это вызовет перегрев и выход из строя.
• Не применяется для заземления (PE) - эта шина предназначена только для нулевого проводника (N).

Примеры использования

Шина нулевая N (6х9 мм) 8 отверстий латунь 2 синих угловых изолятора от EKF PROxima часто встречается в:

• Щитах управления промышленными станками с несколькими двигателями;
• Распределительных щитах на объектах с большим числом точек освещения;
• Автоматических линиях, где требуется централизованное подключение нулей от контроллеров, датчиков и исполнительных механизмов;
• Энергообъектах с модульной конструкцией щитов - как часть стандартизированной системы EKF PROxima.

Практические советы

• Перед монтажом проверьте соответствие сечения провода - используйте калибратор или штангенциркуль.
• При подключении алюминиевых проводов - слегка протяните винт после нагрева (через 1–2 часа работы), поскольку металл “ползёт”.
• Не используйте шину как заземляющую - даже если она выглядит одинаково, для PE нужны отдельные шины с маркировкой.
• При сборке щита - располагайте шину рядом с аналогичными PE-шинами, чтобы упростить обслуживание и диагностику.
• Артикул sn0-63-08-2-r - это единственный номер для заказа этой модели. Не путайте с другими размерами (например, 6х9 мм с 12 отверстиями).
