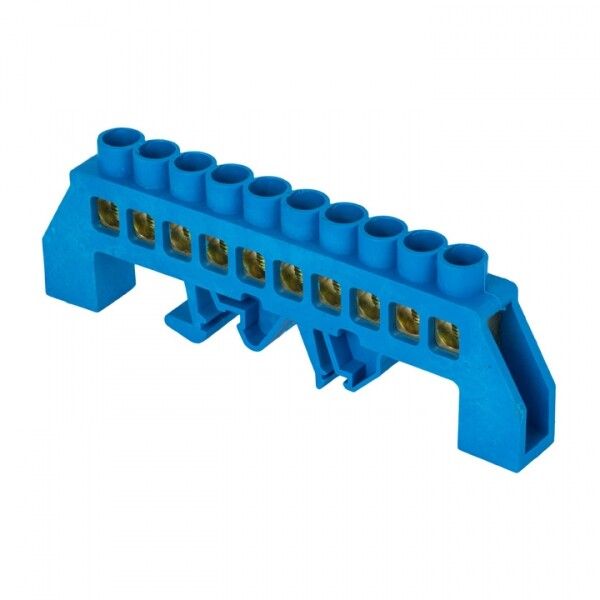

Шина нулевая N 8х12 10 отверстий синий нейлоновый корпус комбинированный латунь розн. стикер PROxima EKF sn0-125-10-dn-r

Шина нулевая PROxima SN0-125-10-DN-R - надёжный элемент для распределения нулевого провода в щитах, выполнен из латуни с нейлоновым корпусом, рассчитана на работу в промышленных условиях при токе до 125 А.

Назначение и область применения

Шина нулевая PROxima SN0-125-10-DN-R используется для соединения и распределения нулевых проводников (N) в электрических щитах. Применяется в комплектных устройствах (НКУ), силовых панелях, распределительных щитах промышленного и коммерческого назначения. Подходит для систем TN-S и TN-C-S, где требуется надёжное и безопасное подключение нулевой жилы.

Технические характеристики

• Тип: шина нулевая (N)
• Габариты: 8×12 мм
• Номинальный ток: 125 А
• Номинальное напряжение: 400 В
• Количество точек подключения: 10
• Диапазон сечений проводов: 2,5–16 мм2
• Материал контактов: латунь с оцинкованным покрытием
• Корпус: синий нейлон, самозагасающий (не поддерживает горение)
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от воды
• Температурный диапазон: от –40 C до +105 C
• Способ монтажа: крепление на DIN-рейку 35 мм
• Тип подключения: винтовой зажим
• Ударопрочность: да - корпус выдерживает механические нагрузки при монтаже и эксплуатации

Совместимость и монтаж

Шина PROxima SN0-125-10-DN-R устанавливается на стандартную DIN-рейку. Для монтажа достаточно защёлкнуть её на рейку - фиксация надёжная, без дополнительных креплений. Каждый винт предназначен для одного провода. Диаметр отверстия соответствует сечению 2,5–16 мм2. Убедитесь, что провод зачищен на длину 8–10 мм перед затяжкой. Винты изготовлены из оцинкованной стали - не требуют смазки, не ржавеют. Круглая форма головки винта исключает перекос и повреждение жилы при затяжке.

Безопасность и стандарты

Изоляция корпуса выполнена из самозагасающего пластика, соответствующего требованиям UL94 V-0. Материалы контактов - оцинкованная латунь - обеспечивают устойчивость к окислению и совместимость с медными и алюминиевыми проводниками. Степень защиты IP20 гарантирует безопасность при работе в закрытых щитах, но не допускает использование во влажных или открытых помещениях. Соответствует ГОСТ Р 50030.2 и IEC 60947-7-1.

Преимущества

• Оцинкованное покрытие контактов - позволяет подключать как медные, так и алюминиевые провода без риска гальванической коррозии
• Круглая головка винта - предотвращает перегиб и разрыв жилы при затяжке
• Высокая термостойкость - работает при экстремальных температурах, включая холодные склады и нагреваемые щитовые
• Нейлоновый корпус - легкий, прочный, не проводит ток, не поддерживает горение
• Чёткая маркировка и цветовая индикация (синий) - упрощают идентификацию нулевой шины среди других

Ограничения применения

• Не применяется вне закрытых щитов - степень защиты IP20 не обеспечивает защиту от брызг, пыли или влаги
• Не рекомендуется использовать для токов выше 125 А - возможен перегрев и деформация контактов
• Запрещено применять в качестве PE-шины - данная модель предназначена только для N-проводника; для заземления используйте отдельную шину PE
• Не подходит для многожильных проводов с опрессовкой без наконечника - необходимо использовать наконечники типа “штырь” или “вилка”

Примеры использования

• Электрощиты на производстве - распределение нуля между станками, насосами, конвейерами
• Щиты освещения в торговых центрах - сборка нулевых проводов от светильников
• Аварийные системы питания - подключение нуля от ИБП или автономных генераторов
• Жилищные дома - распределение нуля в этажных щитах после ввода от Энергонадзора

Практические советы

• Перед установкой проверьте соответствие сечения провода - не более 16 мм2 и не менее 2,5 мм2
• Затягивайте винты равномерно, без усилия - переусердствовать нельзя, чтобы не повредить резьбу
• Если используются алюминиевые провода - обязательно нанесите антиоксидантную пасту на контакт
• После монтажа сделайте контрольную проверку - потяните каждый провод слегка, чтобы убедиться в надёжном креплении
• Для удобства обслуживания - группируйте провода по функциональному назначению (например, освещение, розетки, оборудование)
• Шина PROxima SN0-125-10-DN-R - одна из немногих моделей с синим корпусом, что делает её легко узнаваемой в щите - используйте этот факт для быстрой диагностики
