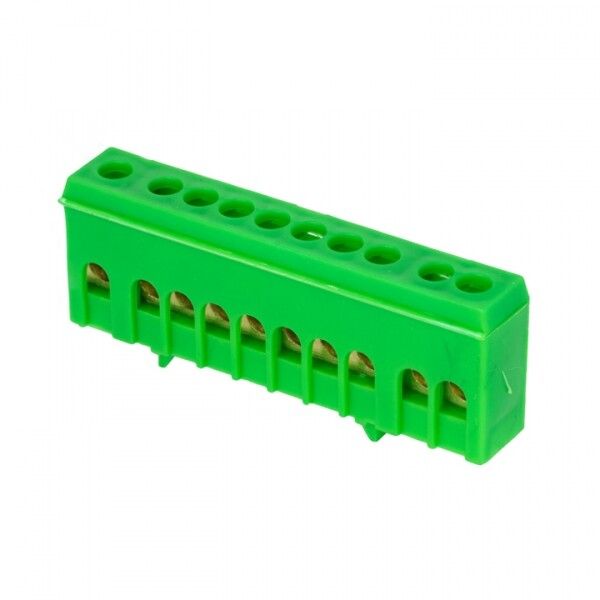

Шина нулевая PE 6х9 10 отвер. латунь зел. изолированный корпус на DIN-рейку PROxima EKF sn0-63-10-ig

Шина нулевая PE 6х9 мм 10 отверстий латунь зеленый изолированный корпус на DIN-рейку от EKF серии PROxima - это надёжное решение для организации систем заземления и нулевого провода в распределительных щитах. Продукт предназначен для постоянного соединения проводников сечением 1,5–10 мм2 и рассчитан на работу в промышленных условиях.

Назначение и область применения

Эта шина используется для подключения защитных заземляющих проводников (PE) и нулевых рабочих проводников (N) в электрических щитах. Подходит для установки в комплектных устройствах управления (НКУ), силовых щитах, пультах управления и других объектах промышленной автоматизации. Благодаря изолированному корпусу и высокой механической прочности, шина безопасно применяется в помещениях с повышенной влажностью, вибрацией и перепадами температур.

Технические характеристики

• Количество контактов: 10
• Номинальный ток: 100 А
• Номинальное напряжение: 400 В
• Материал контактной группы: латунь, оцинкованная поверхность
• Сечение подключаемых проводников: 1,5 – 10 мм2
• Габариты: 6×9 мм
• Способ монтажа: крепление на DIN-рейку
• Тип подключения: винтовые зажимы
• Степень защиты: IP20 (защита от доступа пальцев и предметов >12 мм)
• Рабочий температурный диапазон: от -40 C до +105 C
• Изоляция: негорючий пластик
• Цвет: зелёный (стандартная маркировка PE)
• Ударопрочность: да

Совместимость и монтаж

Шина совместима со всеми типами стандартных DIN-реек (35 мм). Установка выполняется путём защёлкивания на рейку - никаких дополнительных креплений не требуется. Каждый винтовой зажим обеспечивает плотный контакт с проводником. Для правильного монтажа:

• Не используйте инструменты с острыми гранями - они повредят изоляцию.
• Затягивайте винты усилием, соответствующим рекомендациям производителя; переусиливать нельзя - риск деформации латуни.
• Проверьте соответствие сечения провода: менее 1,5 мм2 - плохо фиксируются, более 10 мм2 - не войдут.
• Подключение медных и алюминиевых проводов возможно благодаря оцинкованному покрытию - исключает электрохимическую коррозию.

Безопасность и стандарты

Шина соответствует требованиям безопасности для устройств низковольтного распределения. Материалы изоляции не поддерживают горение, что снижает риск распространения пламени при аварии. Конструкция обеспечивает защиту от случайного прикосновения к токоведущим частям (IP20). Произведено в соответствии с сертифицированными технологиями EKF PROxima.

Преимущества

• Оцинкованная латунь - устойчивость к окислению, долгий срок службы даже при переменных нагрузках.
• Круглое основание винта - предотвращает перерезание жил при затяжке, особенно важно для многожильных проводов.
• Негорючий изоляционный корпус - повышает пожарную безопасность щита.
• Чёткая цветовая маркировка (зелёный) - упрощает идентификацию PE-проводников при обслуживании.
• Высокая термостойкость - работает в экстремальных условиях (-40…+105 C).

Ограничения применения

Шина не предназначена для использования вне закрытых щитов - степень защиты IP20 не обеспечивает защиту от брызг воды или пыли. Не следует применять в открытых наружных установках, на улице или в местах с постоянным воздействием жидкости. Также не рекомендуется использовать для токов выше 100 А - возможен перегрев и потеря контакта.

Примеры использования

• Щиты управления насосными станциями
• Распределительные пункты на заводах и цехах
• Автоматические линии с PLC-контроллерами
• Объекты ЖКХ - лифты, системы вентиляции
• Аварийные освещение и системы заземления в медицинских учреждениях

Практические советы

• Перед монтажом проверьте, чтобы все проводники были зачищены на нужную длину - 8–10 мм оптимально.
• Если подключаете несколько проводов в один зажим - убедитесь, что суммарное сечение не превышает 10 мм2.
• После сборки щита сделайте контрольную затяжку винтов через 1–2 недели работы - металл может слегка “усесться”.
• Для удобства обслуживания используйте шины EKF PROxima с одинаковой цветовой и размерной серией - это ускоряет диагностику и замену.
• Артикул sn0-63-10-ig - точный идентификатор для заказа запасных элементов или аналогичных решений в будущем.
