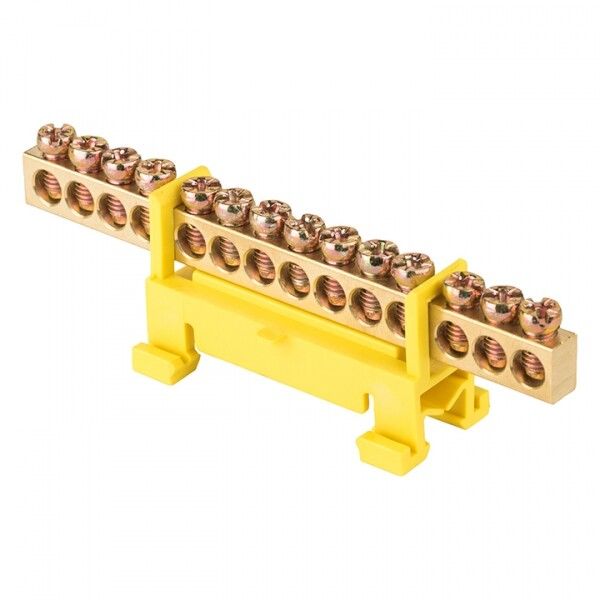

Шина нулевая PE 6х9 14 отверстий желтый изолятор тип "Стойка" на DIN-рейку латунь PROxima EKF sn0-63-14-sy

Шина нулевая PE 6×9 мм 14 отверстий латунь желтый изолятор тип Стойка на DIN-рейку от EKF (артикул sn0-63-14-sy) - это надёжный элемент для организации заземления и нулевого провода в распределительных щитах. Устройство рассчитано на работу в промышленных условиях и совместимо со стандартными DIN-рейками.

Назначение и область применения

Шина используется для присоединения нулевых (N) и защитных заземляющих (PE) проводников в электрических щитах. Применяется в комплектных устройствах управления (НКУ), силовых панелях, промышленном оборудовании и системах автоматизации. Подходит для установки в щитах с DIN-рейкой - как в новых, так и в модернизируемых объектах.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение: 400 В
• Сечение шины: 6 × 9 мм
• Материал: латунь с оцинкованным покрытием
• Количество точек подключения: 14
• Тип подключения: винтовые зажимы
• Диапазон сечений подключаемых проводов: 1,5–10 мм2
• Рабочая температура: от –40 C до +105 C
• Степень защиты: IP00 (без внешней защиты, требует установки внутри корпуса)
• Изоляторы: негорючий пластик
• Цвет: жёлтый

Совместимость и монтаж

Шина крепится на стандартную DIN-рейку типа TS35. Монтаж выполняется путём защёлкивания на рейку - никаких дополнительных крепёжных элементов не требуется. Для подключения проводов используются винтовые зажимы с круглым основанием, исключающим перерезание жилы. Каждый зажим рассчитан на один проводник сечением от 1,5 до 10 мм2. Обязательно соблюдайте момент затяжки - переусиливать нельзя, чтобы не повредить контакты.

Безопасность и стандарты

Произведено в соответствии с требованиями к качеству и безопасности для электроустановок. Латунь с оцинкованным покрытием обеспечивает устойчивость к коррозии. Изоляторы выполнены из самозагасающего пластика - материал не поддерживает горение, что соответствует нормам пожарной безопасности. IP00 указывает, что устройство не имеет защиты от внешних воздействий - применяется только внутри закрытых щитов.

Преимущества

• Оцинкованное покрытие шины и винтов позволяет безопасно подключать как медные, так и алюминиевые проводники без риска гальванической коррозии.
• Круглое основание винта равномерно распределяет давление - снижает риск механического повреждения жилы при затяжке.
• Высокая теплостойкость (до +105 C) обеспечивает стабильную работу даже при повышенных нагрузках.
• Жёлтый цвет изолятора - визуальное отличие от фазных шин, упрощает идентификацию в щите.
• 14 точек подключения позволяют организовать распределение без дополнительных перемычек в большинстве типовых решений.

Ограничения применения

• Не предназначен для открытой установки - IP00 не защищает от пыли, влаги и случайного прикосновения.
• Запрещено использовать вне закрытых электрощитов или в помещениях с высокой влажностью без дополнительной герметизации.
• Не рекомендуется применять для проводов сечением менее 1,5 мм2 или более 10 мм2 - возможен перегрев или плохой контакт.
• Не является заменой полноценной шинной системы с защитным кожухом - требует соблюдения правил сборки щита.

Примеры использования

• Подключение защитного заземления в промышленном щите станка с ЧПУ.
• Объединение нулевых проводов в распределительном щите торгового центра.
• Формирование PE-сети в системе освещения на производственной линии.
• Монтаж в щитах автоматического управления насосными станциями.

Практические советы

• Перед монтажом проверьте соответствие сечения провода диапазону 1,5–10 мм2 - используйте калибратор или штангенциркуль.
• При подключении нескольких проводов одного сечения - распределяйте нагрузку равномерно между соседними зажимами.
• Не смешивайте в одном зажиме провода из меди и алюминия - каждый проводник должен иметь отдельный зажим.
• После монтажа проверьте плотность затяжки винтов - они должны быть затянуты рукой с усилием, достаточным для фиксации, но без деформации.
• При использовании в многоквартирных домах или коммерческих объектах - обязательно сохраняйте документацию по заземлению, где указаны точки подключения через эту шину.
