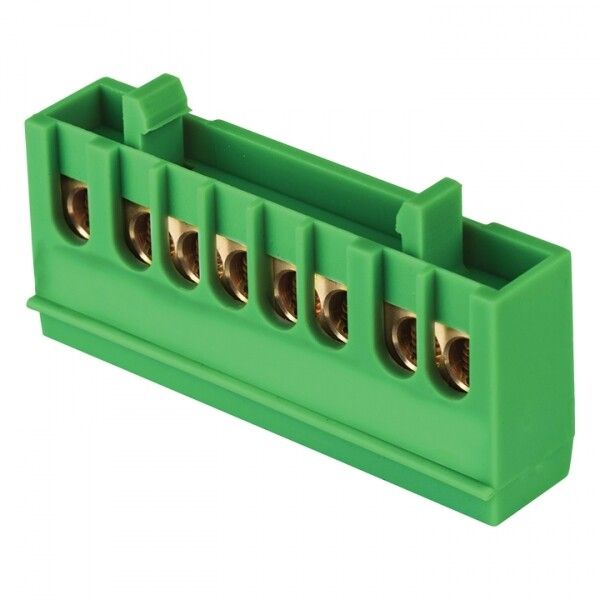

Шина нулевая PE 6х9 8 отверстий зеленый изолированный корпус на DIN-рейку латунь розн. стикер PROxima EKF sn0-63-8-ig-r

Шина нулевая PE (6х9 мм) 8 отверстий латунь зеленый изолированный корпус на DIN-рейку розничный стикer от EKF серии PROxima - это надёжное решение для организации заземления и подключения нулевых проводников в распределительных щитах. Устройство совмещает прочную латунную контактную группу, изолированный корпус и удобный монтаж на DIN-рейку.

Назначение и область применения

Эта шина используется для соединения нулевых (N) и защитных заземляющих (PE) проводников в электрических щитах. Подходит для промышленного оборудования, автоматических систем управления, станков, конвейеров и других устройств, требующих надёжного заземления. Применяется в комплектных распределительных устройствах (КРУ) и низковольтных распределительных устройствах (НКУ).

Технические характеристики

• Габариты: 6×9 мм - оптимальный профиль для плотного расположения в щите
• Номинальный ток: 100 А - выдерживает нагрузки типичных промышленных цепей
• Номинальное напряжение: 400 В - соответствует трёхфазным сетям 380–400 В
• Количество точек подключения: 8 - позволяет подсоединить до восьми проводников
• Тип подключения: винтовой - обеспечивает надёжный и проверенный контакт
• Диапазон сечений проводов: 1,5–10 мм2 - совместим с большинством стандартных жил
• Материал контактов: латунь - высокая проводимость и устойчивость к окислению
• Изоляция: зелёный пластиковый корпус - защищает от случайного прикосновения
• Степень защиты: IP20 - защита от предметов более 12 мм, не герметична
• Рабочая температура: от –40 до +105 C - работает в суровых условиях
• Ударопрочность: да - выдерживает механические воздействия при монтаже и эксплуатации

Совместимость и монтаж

Шина крепится на стандартную DIN-рейку 35 мм. Монтаж занимает несколько секунд - достаточно защёлкнуть её на рейку. Для подключения используйте отвёртку: каждый винт фиксирует один проводник. Диаметр отверстий рассчитан под провода сечением 1,5–10 мм2. Круглая форма головки винта исключает перегиб и повреждение жилы при затяжке. Корпус изолирован - можно монтировать рядом с другими элементами без риска замыкания.

Безопасность и стандарты

Контактная группа выполнена из оцинкованной латуни - снижает риск электрохимической коррозии при смешивании медных и алюминиевых проводов. Изоляционный корпус сделан из самозатухающего пластика, что соответствует требованиям пожарной безопасности. Степень защиты IP20 достаточна для внутренней установки в закрытых щитах, но не предназначена для открытых или влажных сред.

Преимущества

• Оцинкованное покрытие винтов и контактов - предотвращает коррозию и продлевает срок службы
• Круглая головка винта - не режет изоляцию и не деформирует жилу при затяжке
• Высокая термостойкость - сохраняет работоспособность даже при экстремальных температурах
• Чёткая цветовая маркировка (зелёный) - сразу отличаем от нулевой шины N
• Совместимость с медными и алюминиевыми проводами - экономит время при реконструкции старых объектов

Ограничения применения

Не применяйте в помещениях с повышенной влажностью, на улице или в местах, где возможен попадание воды - степень защиты IP20 не обеспечивает гидроизоляцию. Не используйте для токов выше 100 А - это может вызвать перегрев и выход из строя. Не допускайте подключение проводов меньше 1,5 мм2 - они не будут надёжно зажаты. Не монтируйте вблизи нагревательных элементов без дополнительного теплового экрана - максимальная температура +105 C является предельной.

Примеры использования

• Подключение заземляющих проводов от металлических корпусов станков в цехе
• Объединение нулевых проводов в распределительном щите торгового центра
• Формирование группы заземления для системы освещения в производственном помещении
• Замена старой шины при модернизации щита в офисном здании

Практические советы

• Перед монтажом проверьте, чтобы все провода имели сечение в диапазоне 1,5–10 мм2 - меньшие жилы не фиксируются надёжно
• При использовании алюминиевых проводов слегка протяните винты через 1–2 месяца после первого включения - металл «утяжеляется»
• Не перетягивайте винты - латунь мягче стали, есть риск срыва резьбы
• При сборке щита располагайте шину ближе к входным кабелям - так сокращаются длины перемычек и снижаются потери
• Артикул sn0-63-8-ig-r от EKF PROxima имеет розничный стикер - при заказе партии убедитесь, что номер совпадает с заявленным
