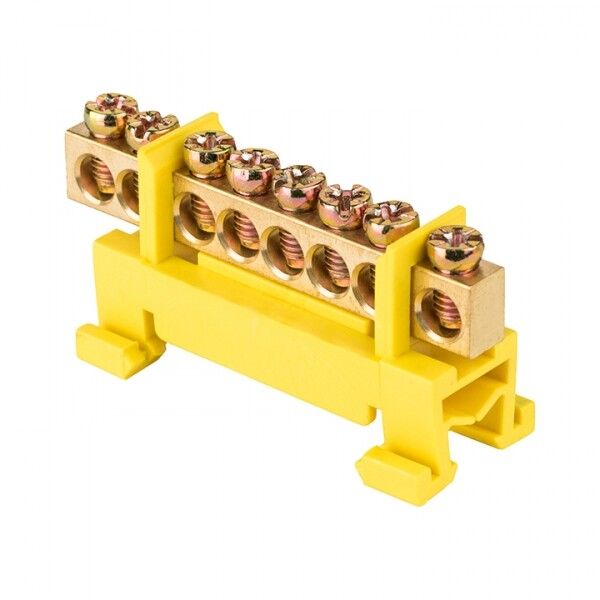

Шина нулевая PE 6х9 8 отвер. латунь желт. изолятор тип "Стойка" на DIN-рейку PROxima EKF sn0-63-8-sy

Шина нулевая PE 6х9 мм 8 отверстий латунь желтый изолятор тип Стойка на DIN-рейку от EKF серии PROxima - это надёжный элемент для организации заземления и подключения нулевых проводников в распределительных щитах. Устройство рассчитано на работу в промышленных условиях, легко монтируется на DIN-рейку и обеспечивает стабильный контакт даже при многократном подключении.

Назначение и область применения

Шина используется для соединения нулевых (N) и защитных заземляющих (PE) проводников в электрических щитах. Применяется в системах распределения электроэнергии в промышленных объектах, на производствах, в автоматизированных линиях и КИПиА. Подходит для установки в щитах типа НКУ. Обеспечивает безопасное и удобное подключение множества проводов в одном месте, снижая риск перегрева и потери контакта.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение: 400 В
• Материал контактной части: латунь с оцинкованным покрытием
• Размеры поперечного сечения: 6×9 мм
• Количество точек подключения: 8
• Тип подключения: винтовые зажимы
• Диапазон сечений подключаемых проводов: 1,5–10 мм2
• Степень защиты: IP00 (без защиты от внешних воздействий - требуется установка внутри закрытого щита)
• Рабочая температура: от –40 C до +105 C
• Цвет изолятора: жёлтый
• Способ монтажа: крепление на DIN-рейку
• Число полюсов: 1

Совместимость и монтаж

Шина совместима со всеми стандартными DIN-рейками типа TS35. Монтаж осуществляется путём защёлкивания на рейку - никаких дополнительных креплений не требует. Для подключения провода необходимо ослабить винт, вставить жилу, плотно затянуть. Винты имеют круглое основание - это исключает повреждение жилы при затяжке. Изоляторы обеспечивают гальваническую развязку между шиной и металлическим корпусом щита. Подходит для медных и алюминиевых проводников благодаря оцинкованному покрытию контактов.

Безопасность и стандарты

Изоляторы изготовлены из самозатухающего пластика, не поддерживающего горение - соответствуют требованиям пожарной безопасности. Конструкция не содержит свинца и других токсичных материалов. Соответствует общим нормам для комплектующих НКУ. IP00 указывает, что устройство не имеет защиты от пыли и влаги - применение допускается только во внутренних помещениях, в герметичных щитах.

Преимущества

• Оцинкованная латунь обеспечивает долговечность и устойчивость к окислению, особенно важна при смешанном использовании меди и алюминия.
• Круглое основание винта предотвращает перерезание жилы - увеличивает срок службы соединения.
• Высокая теплостойкость (до +105 C) позволяет использовать в нагреваемых средах.
• Жёлтый цвет изолятора - визуальное отличие от фазных шин, упрощает обслуживание и диагностику.
• Фиксация на DIN-рейку экономит место и ускоряет сборку щита.

Ограничения применения

• Не предназначен для открытой установки - IP00 не защищает от пыли, влаги, механических повреждений.
• Подходит только для проводов сечением 1,5–10 мм2; более толстые жилы не войдут в зажим.
• Не рекомендуется для частого демонтажа - многократное откручивание винтов может ослабить контактную группу.
• Запрещено использование вне закрытых щитов - высокий риск поражения током и повреждения оборудования.

Примеры использования

• Объединение всех заземляющих проводов от станков, насосов и освещения в цеховом щите.
• Распределение нулевых проводников в распределительном щите промышленного конвейера.
• Подключение защитного заземления в щитах управления технологическими линиями.
• Сборка этажных щитов в многоэтажных производственных зданиях.

Практические советы

• Перед монтажом проверьте, чтобы все провода имели сечение в диапазоне 1,5–10 мм2 - иначе они не будут надёжно зажаты.
• При подключении алюминиевых проводов используйте антиоксидантную пасту - продлит срок службы контакта.
• Не затягивайте винты слишком сильно - достаточно усилия, при котором провод не выскакивает при легком дерганье.
• При замене или модификации щита - сохраняйте цветовое обозначение: жёлтый изолятор = PE, синий = N.
• Проверяйте момент затяжки винтов согласно документации EKF - переусилие может повредить резьбу.
• Эта шина - часть серии PROxima, поэтому совместима с другими компонентами этой линейки: одинаковые крепления, цветовая гамма и стандартизированная форма.
