Шина соединительная FORK(вилка)-4Р-63А-(дл.1м) | 143239 КЭАЗ

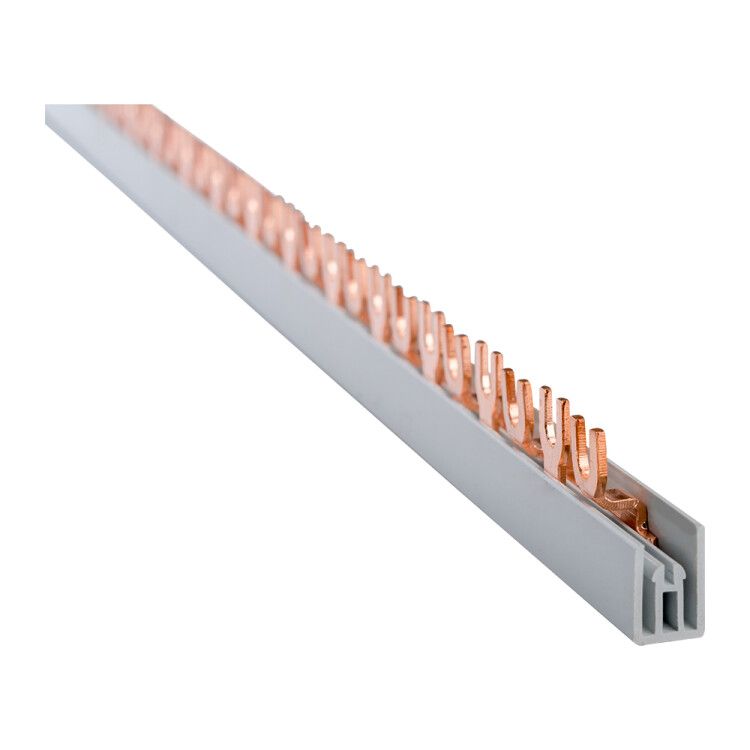

Шина соединительная FORK (вилка) 4P 63A (дл.1м) КЭАЗ - это медная распределительная шина с четырьмя полюсами, предназначенная для надёжного параллельного подключения нескольких автоматических выключателей или контакторов в щите. Артикул 143239 обеспечивает коммуникацию трёхфазной сети с нулём на ток до 63 А, что делает её удобным решением для компактной сборки силовых цепей.

Назначение и область применения

Шина соединительная FORK (вилка) 4P 63A (дл.1м) КЭАЗ используется для создания единой точки питания нескольких аппаратов в одном ряду - например, автоматических выключателей, УЗИП, контакторов или тепловых реле. Применяется в распределительных щитах промышленного и коммерческого оборудования: на станках, конвейерах, системах вентиляции, насосных станциях. Подходит там, где требуется уменьшить количество проводов между устройствами и повысить скорость монтажа.

Технические характеристики

• Тип подключения: вилка (Fork) - контактные элементы выходят сверху, позволяют легко защёлкивать устройства типа DIN-рейки;
• Количество полюсов: 4 - три фазы + ноль (L1, L2, L3, N);
• Номинальный ток: 63 А - максимальный допустимый постоянный ток через каждый полюс;
• Количество фаз: 3 - предназначена для трёхфазных сетей 380/400 В;
• Длина: 1 метр - позволяет подключить до 52 устройств с шагом 18 мм;
• Шаг установки: 18 мм - соответствует стандартному шагу модульных аппаратов на DIN-рейке;
• Максимальное число подключаемых устройств: 52 - рассчитана на плотную группировку малогабаритных автоматов;
• Материал контактов: медь - высокая проводимость и термостойкость;
• Корпус: самозатухающий диэлектрик - не распространяет пламя, безопасен при перегрузках;
• Стандарт: ГОСТ Р 50827 (МЭК 670) - соответствие требованиям безопасности и механической прочности.

Совместимость и монтаж

Шина соединительная FORK (вилка) 4P 63A (дл.1м) КЭАЗ совместима с любыми аппаратами, имеющими стандартные верхние зажимы для DIN-рейки и подходящую геометрию контакта. Монтируется на DIN-рейку внутри распределительного щита. Для подключения устройств необходимо расположить автоматы так, чтобы их входные клеммы точно попали на контактные площадки шины. Монтаж осуществляется **сверху** - устройства просто защёлкиваются на шину, без дополнительных болтов или инструментов. После установки проверьте плотность контакта каждого аппарата - слабое зацепление вызывает нагрев.

Безопасность и стандарты

Произведено в соответствии с ГОСТ Р 50827 (МЭК 670), обеспечивающим требование к предотвращению возгорания, электробезопасности и механической устойчивости. Корпус выполнен из материалов, не поддерживающих горение - снижается риск развития пожара даже при аварийном повышении температуры. Шина не имеет открытых токоведущих частей после установки - исключён доступ к живым участкам при работающем оборудовании.

Преимущества

• Ускоряет сборку щита - вместо множества перемычек используют одну шину;
• Снижает потери энергии благодаря низкому переходному сопротивлению меди;
• Обеспечивает равномерное распределение нагрузки между всеми подключенными устройствами;
• Улучшает внешний вид и обслуживание щита - меньше путаницы с проводами;
• Поддерживает стандартизированную компоновку - идеально сочетается с продукцией КЭАЗ и другими производителями, соблюдающими DIN-стандарты.

Ограничения применения

• Не применяется для однофазных сетей без необходимости подключения ноля - лишняя жила будет свободной;
• Не рекомендовано использовать вне помещений - не имеет защиты IP и не герметична;
• Не подходит для переменного тока выше 63 А - возможен перегрев и деформация контактов;
• Не работает с устройствами, имеющими нижнее подключение - только верхние зажимы;
• Плохо совместима с крупными аппаратами шириной более 18 мм - может потребовать увеличенного шага или другой шины.

Примеры использования

• Распределительный щит управления технологической линией - подключение 40 автоматов для двигателей;
• Щит освещения торгового центра - связка трехфазных автоматов и УЗО на ноль;
• Автоматизация HVAC - питание группы вентиляторов и клапанов через один источник;
• Цеховые пункты управления - замена старых перемычек на унифицированную шину для быстрого ремонта.

Практические советы

• Перед монтажом проверьте, что все автоматы имеют одинаковый тип крепления - некоторые модели отличаются глубиной зацепления;
• Не используйте шину с устройствами, которые уже установлены на рейке - лучше собирать всю секцию заранее;
• Если нужна большая длина - можно соединять несколько шин последовательно, но учтите суммарную нагрузку и сопротивление соединений;
• Проверяйте температуру контактов через месяц работы - особенно при близком соседстве мощных аппаратов;
• Для точного расчета количества мест - помните: 52 места = 18 мм × 52 ≈ 936 мм; остальные 64 мм остаются на запас для оконцевания и крепления.
