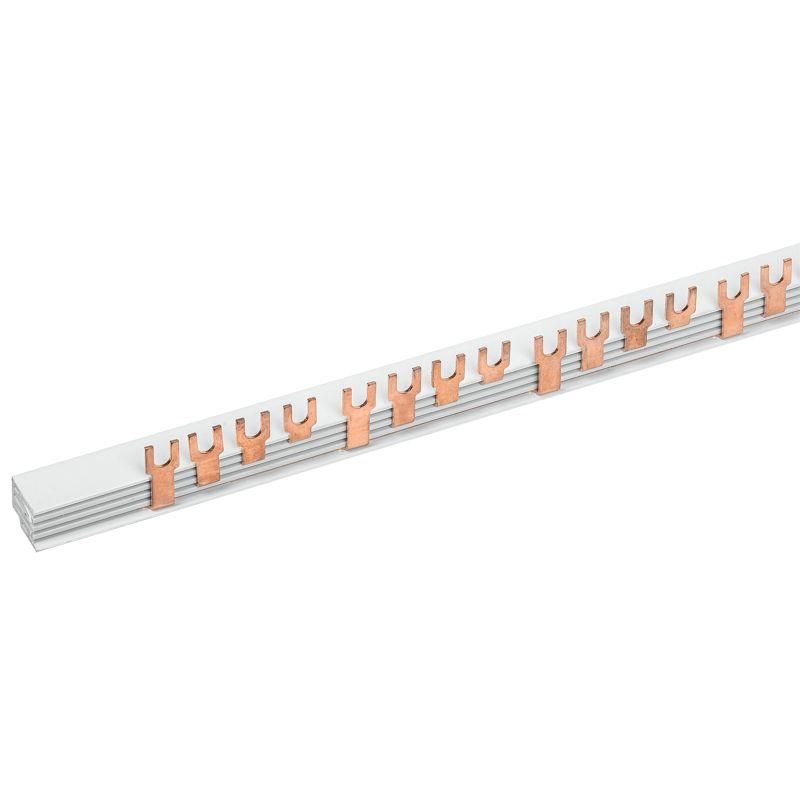

Шина соединительная типа FORK вилка 4Р 63А 1м (уп.10шт) Rexant 11-2236 MEET

Шина соединительная типа FORK вилка 4P 63А 1м от Rexant (арт. etm11-2236) предназначена для надёжного распределения тока между несколькими аппаратами защиты в щите, устраняя необходимость множества отдельных проводов.

Назначение и область применения

Эта шина используется для параллельного подключения трёхфазных устройств: автоматических выключателей, дифференциальных автоматов, выключателей нагрузки и других коммутационных приборов. Применяется в силовых щитах промышленного и коммерческого назначения - на производствах, в складских комплексах, объектах ЖКХ. Шина позволяет уменьшить количество соединений, повысить надёжность цепи и упростить обслуживание.

Технические характеристики

• Количество контактов: 4 (три фазы + ноль)
• Номинальный ток: 63 А - допустимый постоянный ток без перегрева
• Рабочее напряжение: до 400 В переменного тока (трёхфазная сеть 380 В)
• Поперечное сечение меди: 294 мм2 - обеспечивает минимальное сопротивление и нагрев при максимальном токе
• Шаг между контактами: 18 мм - совместим с типовой конструкцией DIN-рейки и модульными аппаратами
• Тип подключения: вилка (FORK) - для прямой установки в клеммы аппаратов без дополнительных зажимов
• Длина: 1 метр - хватает для подключения нескольких устройств в ряд
• Материал контактов: медь - высокая проводимость и долгий срок службы
• Корпус: самозатухающий диэлектрик - не поддерживает горение, защищает от пробоя и внешних повреждений

Совместимость и монтаж

Шина монтируется на DIN-рейку и подключается напрямую к клеммам аппаратов защиты. Каждый контакт имеет форму вилки - вставляется в гнездо автомата так же, как обычный провод. Убедитесь, что шаг клемм вашего аппарата соответствует 18 мм. Для правильного подключения:

• Отключите питание перед установкой
• Затяните болты на аппаратах с усилием, указанным в документации (обычно 0,5–0,7 Нм)
• Не используйте шину для подключения оборудования с током выше 63 А - это вызовет перегрев
• Избегайте механических нагрузок на шину - она жесткая, но не рассчитана на подвеску или изгиб

Безопасность и стандарты

Конструкция шины соответствует требованиям к изоляции и термической стойкости для электроустановок до 1000 В. Материал корпуса не поддерживает горение, что снижает риск распространения пламени при аварии. Отсутствие значений Iq и импульсного напряжения означает, что шина не предназначена для работы в условиях сверхтоков короткого замыкания - её функция - только распределение тока, а не ограничение аварийных режимов.

Преимущества

• Упрощает сборку щита - вместо десятков проводов один элемент
• Снижает вероятность плохого контакта и нагрева в точках соединения
• Обеспечивает равномерную нагрузку по всем фазам
• Защитный корпус исключает случайное прикосновение к токоведущим частям
• Стандартный шаг 18 мм гарантирует совместимость с большинством популярных автоматов

Ограничения применения

• Не применяется в сетях выше 400 В - риск пробоя изоляции
• Не предназначен для подключения устройств с током более 63 А - возможен перегрев и выход из строя
• Не работает как устройство защиты - не отключает при КЗ или перегрузке
• Не рекомендуется использовать в помещениях с повышенной влажностью без дополнительной герметизации - хотя корпус защищён, контакты не имеют IP-защиты
• Не подлежит ремонту - при повреждении требуется замена всей шины

Примеры использования

• Подключение трёхфазного автомата, двух однополюсных дифавтоматов и одного нулевого зажима в одном ряду
• Распределение питания на несколько насосов или вентиляторов в промышленном щите
• Создание общей шины нуля и фазы для группы освещения в торговом центре

Практические советы

• Перед покупкой проверьте, чтобы все ваши аппараты имели клеммы с шагом 18 мм - иначе шина не встанет
• Если нужна шина длиннее 1 м - используйте две последовательно, но не забудьте про потери на соединении
• При монтаже в плотном щите оставьте минимум 10 мм свободного места вокруг шины для теплоотвода
• Проверяйте затяжку клемм через год после установки - особенно при больших токах
• Шина Rexant etm11-2236 совместима с продукцией ABB, Schneider Electric, IEK, Legrand - если они используют стандартный шаг 18 мм
