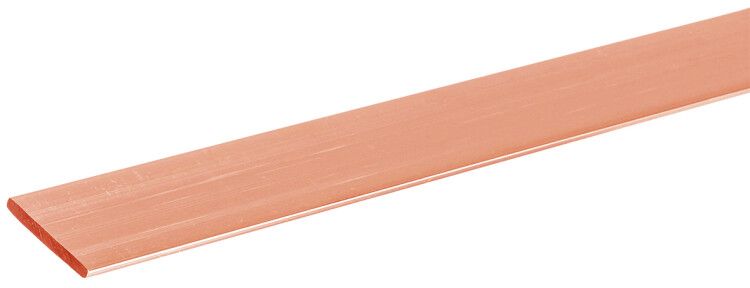

Шина медная М1Т 5х20 мм, 4000 мм, твердая IEK YBC10-05-020

Шина медная твердая М1Т 5х20х4000 мм от IEK - это надежный проводник для передачи больших токов в стационарных электрических системах. Артикул ybc10-05-020 предназначен для монтажа в распределительных щитах, шинопроводах и других устройствах, где требуется высокая механическая прочность и долгий срок службы.

Назначение и область применения

Шина медная твердая М1Т 5х20х4000 мм используется для создания жестких токоведущих трасс в электрических установках. Применяется в распределительных щитах НКУ, шинопроводах, системах электроснабжения промышленных объектов, жилых и общественных зданий. Подходит для соединений между автоматическими выключателями, рубильниками, контакторами и другими компонентами внутри щита.

Технические характеристики

• Материал: медь марки М1Т по ГОСТ 434 и ГОСТ 859 - высокой чистоты, с минимальным количеством примесей
• Форма: плоская, прямоугольного сечения 5×20 мм
• Площадь поперечного сечения: 100 мм2
• Номинальный ток: 393 А - способна безопасно проводить ток до этого значения при нормальных условиях охлаждения
• Длина: 4000 мм - готовый отрезок для ускоренного монтажа
• Срок службы: 50 лет - рассчитана на длительную эксплуатацию без потери проводящих свойств

Совместимость и монтаж

Шина совместима с типовыми контактными элементами, болтовыми соединениями и клеммами, рассчитанными на площадь сечения 100 мм2. Для монтажа используются болты M8–M10 с моментом затяжки, соответствующим требованиям производителя оборудования. Установка выполняется на изолирующие опоры или крепежные планки. Важно соблюдать минимальные расстояния между фазами и заземляющими элементами - они зависят от напряжения системы и класса защиты.

Безопасность и стандарты

Произведена в соответствии с ГОСТ 434 и ГОСТ 859, что гарантирует соответствие требованиям к составу меди, геометрии и электропроводности. Шина не содержит вредных примесей, не выделяет токсичных веществ при нагреве. Соответствует нормам безопасности для внутренних электромонтажных работ в помещениях с нормальной влажностью и температурой.

Преимущества

• Высокая электропроводность меди обеспечивает минимальные потери энергии
• Жесткая форма позволяет выполнять точные изгибы и фиксировать шину без деформации
• Стандартная длина 4000 мм снижает количество стыков и повышает надежность цепи
• Медь М1Т устойчива к окислению и коррозии в обычных условиях эксплуатации
• Долгий срок службы - экономия на замене и обслуживании

Ограничения применения

• Не предназначена для мобильных или вибрационных систем - возможна усталостная деформация
• Не рекомендована для открытого монтажа вне помещений без защиты от осадков и химически активной среды
• Требует правильного расчета теплового режима: при перегрузке выше 393 А возможен перегрев
• Не следует использовать в качестве гибкого кабеля - отсутствует гибкость, риск растрескивания при частых изгибах

Примеры использования

• Главный входной шинный проводник в распределительном щите 400/230 В
• Распределение фаз между группами автоматических выключателей в промышленном щите
• Связка между силовым трансформатором и вводным устройством
• Заземляющая шина в системе TN-S внутри распределительного пункта

Практические советы

• Перед монтажом проверьте посадочные отверстия на коммутирующих аппаратах - они должны соответствовать толщине шины (5 мм)
• При нарезке шины используйте специальные ножницы или торцовочную пилу с алмазным диском - резка ножовкой может вызвать заусенцы
• Обязательно зачищайте поверхность контактов после резки - оксидная пленка увеличивает переходное сопротивление
• При использовании нескольких шин параллельно - убедитесь, что все имеют одинаковые длину и сечение, чтобы избежать неравномерной нагрузки
• Для шины 5х20 мм посадочный диаметр крепежа обычно составляет 8–10 мм; выбирайте болты с подходящей головкой
