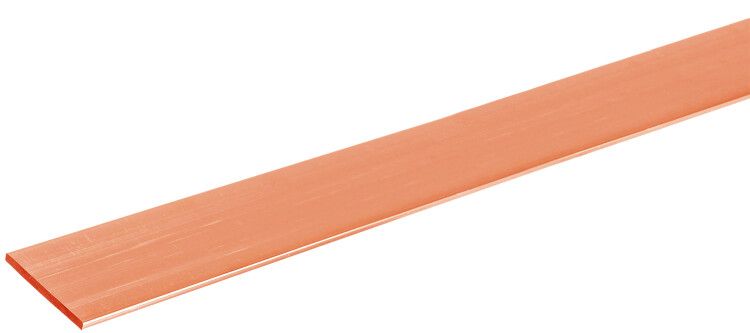

Шина медная твердая М1Т 4х40х4000 мм | YBC10-04-040 IEK

Шина медная твердая М1Т 4х40х4000 мм от IEK - это надежный проводник для передачи больших токов в стационарных электрических системах. Артикул ybc10-04-040 предназначен для монтажа в распределительных устройствах, шинопроводах и щитах НКУ, где требуется высокая механическая прочность и долгий срок службы.

Назначение и область применения

Шина медная твердая М1Т 4х40х4000 мм используется для создания жестких токоведущих трасс в электрических сетях. Применяется в распределительных щитах НКУ, шинопроводах, системах электроснабжения промышленных объектов, жилых и общественных зданий. Подходит для соединений между выключателями, автоматическими рубильниками, трансформаторами и другими элементами силовой цепи, где важна устойчивость к механическим нагрузкам и длительная работа без обслуживания.

Технические характеристики

• Материал: медь марки М1 (по ГОСТ 434 и ГОСТ 859)
• Форма: плоская шина
• Размеры: 4×40 мм (толщина × ширина), длина 4000 мм
• Площадь поперечного сечения: 160 мм2
• Номинальный ток: 625 А (при нормальных условиях охлаждения)
• Срок службы: до 50 лет

Совместимость и монтаж

Шина медная твердая М1Т совместима с фланцевыми и болтовыми креплениями, используемыми в шинопроводах и распределительных щитах. Для установки требуются специальные крепежи с площадкой под шину - например, изолирующие опоры или клеммы с зажимом под плоский профиль. Учитывайте посадочные размеры: ширина 40 мм позволяет использовать стандартные крепежные элементы, рассчитанные на такие шины. При монтаже соблюдайте минимальные радиусы изгиба - не менее 100 мм, чтобы не повредить структуру металла. Соединения должны выполняться с применением контактной смазки и затяжкой с моментом, соответствующим рекомендациям производителя оборудования.

Безопасность и стандарты

Шина медная твердая М1Т изготавливается в соответствии с требованиями ГОСТ 434 и ГОСТ 859, что гарантирует соответствие по составу меди, чистоте и механическим свойствам. Материал не содержит вредных примесей, обеспечивает стабильную теплопроводность и снижает риск перегрева. Шина не выделяет токсичных веществ при работе, безопасна для использования в закрытых помещениях.

Преимущества

• Высокая проводимость меди - минимизирует потери энергии
• Жесткая форма обеспечивает точное позиционирование и устойчивость к вибрациям
• Долгий срок службы (до 50 лет) снижает необходимость замены
• Стандартные габариты позволяют легко интегрировать в существующие системы
• Не требует периодического техобслуживания при правильном монтаже

Ограничения применения

• Не предназначена для мобильных или частично подвижных систем - хрупка при многократных изгибах
• Не следует использовать вне помещений без защиты от атмосферных воздействий - медь окисляется при постоянной влажности и загрязнении
• Требует жесткой фиксации; при слабой опоре возможны деформации под весом или вибрацией
• Нельзя применять в средах с агрессивными химикатами без дополнительной изоляции

Примеры использования

• Главные шинные трассы в распределительных щитах 6(10)/0,4 кВ промышленных предприятий
• Связка между входным автоматом и групповыми модулями в крупных щитах НКУ
• Подключение трансформаторов к сборным шинам в КТП
• Обустройство шинопроводов в цехах с высокой плотностью электрооборудования

Практические советы

• Перед монтажом проверьте чистоту поверхности шины - оксидная пленка снижает контактное давление
• При соединении нескольких шин используйте одинаковые материалы (например, не комбинируйте медь с алюминием без переходных вставок)
• Для длинных участков (более 2–3 метров) предусмотрите компенсационные зазоры или гибкие перемычки - температурное расширение может вызвать напряжение в креплениях
• Артикул ybc10-04-040 подходит для вертикальной и горизонтальной прокладки - выбирайте способ исходя из доступного пространства в щите
• Запасайте запасные части: при ремонтах часто требуется замена одного сегмента, а не всей трассы
