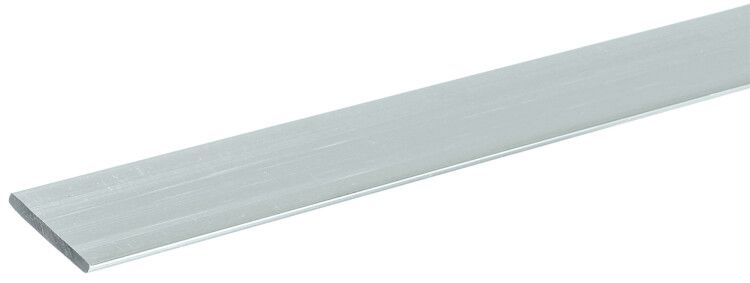

Шина АД 31Т 5х40х4000мм | YBA10-05-040 IEK

Алюминиевая шина 31Т 5х40х4000 мм от IEK - это надежный проводник для передачи больших токов в распределительных устройствах. Продукт соответствует ГОСТ и предназначен для постоянного монтажа в шинопроводах, щитах НКУ и других силовых цепях. Артикул yba10-05-040 указывает на конкретную модификацию этой шины.

Назначение и область применения

Алюминиевая шина 31Т 5х40х4000 мм используется для создания шинных трасс и сборных шинопроводов в системах электроснабжения. Подходит для установки в распределительных щитах НКУ, промышленных объектах, жилых и общественных зданиях. Применяется там, где требуется передача высоких токов с минимальными потерями и долговечностью.

Технические характеристики

• Материал: алюминий марки АД 31Т, соответствие ГОСТ 15176, ГОСТ 8617, ГОСТ 4784
• Форма: плоская шина - прямоугольное сечение 5×40 мм
• Площадь поперечного сечения: 200 мм2
• Номинальный ток: до 540 А при нормальных условиях эксплуатации
• Длина: 4000 мм
• Срок службы: 30 лет при соблюдении условий монтажа и эксплуатации

Совместимость и монтаж

Шина 31Т совместима со стандартными креплениями и зажимами для алюминиевых шин. Для подключения используются болтовые соединения с медными или алюминиевыми контактами. Учитывайте посадочные размеры: толщина 5 мм и ширина 40 мм требуют точного подбора клемм и гребёнок. Монтировать рекомендуется с использованием антикоррозийной смазки на контактах. Шина не предназначена для гибких перемещений - фиксируйте её жестко на опорах.

Безопасность и стандарты

Производится в соответствии с требованиями ГОСТ 15176, ГОСТ 8617 и ГОСТ 4784 - что гарантирует механическую прочность и электрическую безопасность. Соответствует нормам для внутренних установок в электроустановках напряжением до 1000 В. Не содержит свинца и других токсичных компонентов.

Преимущества

• Высокая проводимость алюминия марки АД 31Т обеспечивает эффективную передачу тока
• Плоская форма упрощает монтаж и позволяет плотно прилегать к поверхностям
• Долгий срок службы - 30 лет - снижает затраты на замену
• Легче меди, что уменьшает нагрузку на конструкции и упрощает транспортировку

Ограничения применения

• Не применяется во внешних открытых установках без защиты от атмосферных воздействий
• Не допускается использование в средах с повышенной химической активностью (например, в химических цехах без герметизации)
• При температуре выше +70 C возможна потеря механической прочности - необходим контроль нагрева
• Не подходит для частых изгибов или вибрационных режимов - только стационарная установка

Примеры использования

• Главные шинопроводы в распределительном щите НКУ промышленного предприятия
• Разводка фаз между автоматическими выключателями в крупных щитовых помещениях
• Подключение трансформаторов к вводным устройствам в ЖКХ
• Системы питания конвейеров, насосных станций, станков с ЧПУ

Практические советы

• Перед монтажом проверьте чистоту поверхности шины - оксидная плёнка снижает контактное давление
• Затягивайте болты усилием, указанном в документации оборудования - перетягивание деформирует алюминий
• При соединении с медью используйте биметаллические переходники, чтобы избежать гальванической коррозии
• Для длинных участков (более 2–3 м) предусмотрите компенсационные зазоры - алюминий имеет большой коэффициент теплового расширения
• Артикул yba10-05-040 соответствует именно этой модели - не путайте с другими размерами (например, 30×5 или 4000 мм - это длина, а не ширина)
