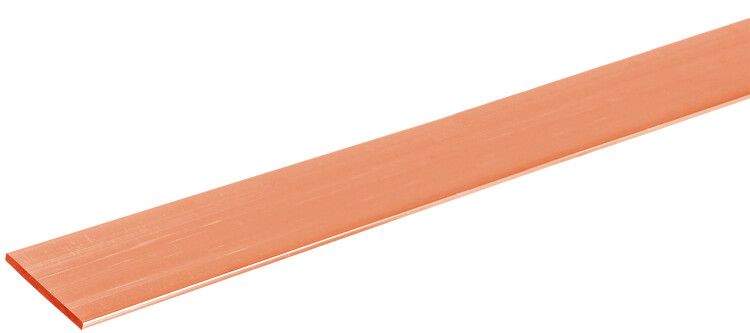

Шина медная твердая М1Т 3х16х4000 мм | YBC10-03-016 IEK

Шина медная твердая М1Т 3х16х4000 мм от IEK - это жесткий проводник из высокочистой меди для надежного соединения силовых цепей в распределительных устройствах. Артикул ybc10-03-016 предназначен для постоянных монтажей в шинопроводах и щитах, где важна механическая устойчивость и долгий срок службы.

Назначение и область применения

Шина медная твердая М1Т 3х16х4000 мм используется для создания шинных трасс в распределительных щитах НКУ, системах электроснабжения жилых, коммерческих и промышленных объектов. Применяется там, где требуется передача больших токов с минимальными потерями и высокая механическая прочность. Подходит для сборки шинопроводов, подключения автоматических выключателей, контакторов и других компонентов внутри щита.

Технические характеристики

• Материал: медь марки М1 (высокая чистота, соответствие ГОСТ 434 и ГОСТ 859)
• Форма: плоская, одиночная
• Размеры: 16×4000 мм - ширина 16 мм, толщина 3 мм, длина 4 метра
• Площадь поперечного сечения: 48 мм2 (произведение ширины на толщину)
• Номинальный ток: 228 А при температуре +30C
• Срок службы: до 50 лет при правильном монтаже и условиях эксплуатации

Совместимость и монтаж

Шина медная твердая М1Т 3х16х4000 мм совместима с клеммами и болтовыми соединениями, рассчитанными на контактную площадку 16×3 мм. Для фиксации используются стандартные шайбы, гайки и болты M8–M10. Установка требует жесткой фиксации на изоляционных опорах - сама шина не является изолированной. Рекомендуется использовать изолирующие прокладки между шиной и металлическими корпусами щитов. Кривизну допускается исправлять только холодным способом - нагрев недопустим.

Безопасность и стандарты

Производится в соответствии с ГОСТ 434 и ГОСТ 859, что гарантирует химический состав меди и механические свойства. Шина не имеет собственной изоляции - внешняя изоляция обеспечивается конструкцией шинопровода или установкой на изоляторы. Соответствует требованиям безопасности для внутренних электромонтажных работ в помещениях класса IP20 и выше.

Преимущества

• Высокая электропроводность меди снижает потери энергии и нагрев
• Жесткая форма позволяет создавать точные, устойчивые к вибрации шинные трассы
• Долгий срок службы - до 50 лет - минимизирует необходимость замены
• Стандартные размеры обеспечивают совместимость с большинством комплектующих IEK и аналогичных брендов

Ограничения применения

• Не предназначена для наружной установки - отсутствует защита от влаги и УФ-излучения
• Не применяется в мобильных или частично подвижных системах - слишком жесткая
• Требует обязательного использования изоляторов при монтаже рядом с заземленными элементами
• Нельзя гнуть горячим методом - риск деформации и снижения проводимости

Примеры использования

• Главный входной шинопровод в распределительном щите 400/230 В
• Распределение фаз между группами автоматов в промышленном щите
• Подключение преобразователей частоты к сети через жесткую шинную систему
• Сборка многоканальных шинных трасс в цехах с высокой плотностью оборудования

Практические советы

• Перед монтажом проверьте посадочные отверстия в клеммах - они должны соответствовать ширине 16 мм
• При необходимости резки используйте ножницы по металлу или диск на углошлифовальной машине - после резки зачистите кромки от заусенцев
• Длина 4000 мм удобна для монтажа в типовых щитах; при более длинных трассах используйте несколько шин с соединением болтами
• Учитывайте тепловое расширение - оставляйте небольшой зазор между соседними шинами или используйте компенсирующие переходники
• Артикул ybc10-03-016 - это одна шина. Для трехфазной системы потребуется три таких шины, установленные параллельно с нужным шагом
