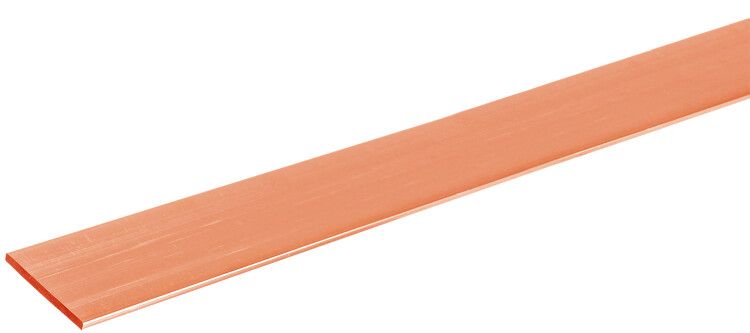

Шина медная твердая М1Т 3х25х4000 мм | YBC10-03-025 IEK

Шина медная твердая М1Т 3х25х4000 мм от IEK — это надежный проводник для передачи больших токов в стационарных электрических системах. Артикул ybc10-03-025 предназначен для монтажа в распределительных устройствах, шинопроводах и силовых цепях промышленного и коммерческого оборудования.

Назначение и область применения

Шина медная твердая М1Т 3х25х4000 мм используется для создания жестких токоведущих трасс в электрических распределительных системах. Применяется в распределительных щитах НКУ, шинопроводах, ячейках КРУ и других устройствах, где требуется высокая механическая устойчивость и долговременная надежность соединений. Подходит для установки в жилых, общественных и промышленных зданиях с постоянным режимом работы.

Технические характеристики

• Материал: медь марки М1Т по ГОСТ 434 и ГОСТ 859 — высокой чистоты, с минимальным количеством примесей
• Форма: плоская, однополосная — обеспечивает равномерное распределение тока и удобство крепления
• Поперечное сечение: 75 мм² (3×25 мм — три слоя по 25 мм каждый)
• Длина: 4000 мм — позволяет минимизировать количество стыков при сборке длинных трасс
• Номинальный ток: 340 А — рассчитана на длительную работу при нагрузках до этого значения
• Срок службы: 50 лет — при соблюдении условий эксплуатации и отсутствии механических повреждений

Совместимость и монтаж

Шина совместима с типовыми контактными элементами и клеммами, рассчитанными на сечение 75 мм². Для монтажа используются болтовые соединения с шайбами и гайками соответствующего класса прочности. Установка требует фиксации на изолирующих опорах или специальных кронштейнах. Важно учитывать посадочную ширину — 25 мм — при выборе зажимов и крепежа. Не допускается перегиб шины под острым углом; радиус изгиба должен быть не менее 100 мм.

Безопасность и стандарты

Производится в соответствии с ГОСТ 434 и ГОСТ 859, что гарантирует соответствие требованиям к проводимости, плотности и механической прочности меди. Шина не содержит вредных примесей и безопасна для использования в закрытых помещениях. Соответствует нормам ПУЭ для стационарных токоведущих частей.

Преимущества

• Высокая электропроводность меди снижает потери энергии и нагрев при работе
• Жесткая форма исключает провисание и деформацию под собственным весом
• Длительный срок службы — до 50 лет — снижает затраты на обслуживание и замену
• Стандартные размеры позволяют использовать готовую оснастку и крепеж
• Медная поверхность легко окисляется, образуя защитную пленку, предотвращающую дальнейшую коррозию

Ограничения применения

• Не предназначена для мобильных или вибрационных систем — возможны усталостные трещины
• Не рекомендуется для открытого монтажа на улице без защиты от агрессивной среды
• Требует изоляции от металлических конструкций, чтобы избежать коротких замыканий
• Не подходит для переменного тока выше 1000 В без дополнительной изоляции и расчета пробивного напряжения

Примеры использования

• Главные шинные трассы в распределительном щите 0,4 кВ промышленного цеха
• Связка между входным автоматом и групповыми рубильниками в КРУ
• Объединение нескольких выходов преобразователя частоты в одну шину питания
• Замена кабельных перемычек в щитах с большой плотностью компонентов

Практические советы

• Перед монтажом проверьте чистоту контактирующих поверхностей — удалите оксидную пленку наждаком или щеткой
• Затягивайте болты усилием, указанным в документации на клеммы — переусилие может деформировать шину
• При необходимости удлинить трассу используйте переходники с таким же сечением — не сваривайте и не паяйте самостоятельно
• Для вертикальной установки предусмотрите компенсационные участки, чтобы избежать напряжений от температурного расширения
• Артикул ybc10-03-025 — идеальный выбор, когда нужна одна цельная шина длиной 4 метра без стыков
