Шина алюминиевая АД 31Т 215А, 60мм², 4000мм IEK (ИЭК) YBA10-03-020

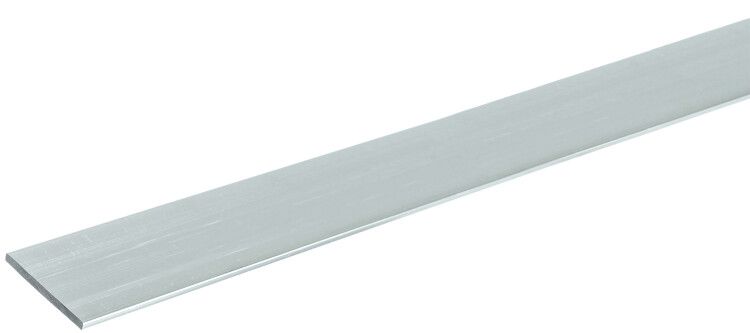

Алюминиевая шина 31Т 3х20х4000 мм от IEK - это плоский проводник из высококачественного алюминия, предназначенный для передачи электроэнергии в распределительных устройствах. Артикул yba10-03-020 соответствует требованиям ГОСТ и подходит для стационарных силовых цепей в промышленных и коммерческих объектах.

Назначение и область применения

Алюминиевая шина 31Т 3х20х4000 мм используется для создания шинных трасс и сборок в распределительных щитах НКУ, шинопроводах и других системах электрораспределения. Применяется в жилых, общественных и промышленных зданиях там, где требуется надёжная и компактная передача тока на большие расстояния внутри щита или между этими устройствами.

Технические характеристики

• Материал: алюминий марки АД (по ГОСТ 15176, ГОСТ 8617, ГОСТ 4784)
• Форма: плоская шина - прямоугольное сечение
• Размеры: 3×20×4000 мм (толщина × ширина × длина)
• Площадь поперечного сечения: 60 мм2
• Номинальный ток: 215 А при нормальных условиях эксплуатации
• Срок службы: до 30 лет при соблюдении условий монтажа и нагрузки

Совместимость и монтаж

Шина совместима со стандартными креплениями и контактными элементами, предназначенными для алюминиевых шин. Для установки используются болтовые соединения с предварительно рассчитанным моментом затяжки - важно не перегружать соединение, чтобы избежать деформации мягкой поверхности алюминия. Учитывают посадочные размеры: ширина 20 мм требует контакта с зажимами, рассчитанными именно на этот профиль. Монтировать рекомендуется с использованием антиоксидантной пасты для алюминия, особенно в условиях повышенной влажности.

Безопасность и стандарты

Произведена в соответствии с ГОСТ 15176, ГОСТ 8617 и ГОСТ 4784 - стандартами, регламентирующими химический состав, механические свойства и методы испытаний алюминиевых проводников. Соответствие этим документам гарантирует устойчивость к термическим и электродинамическим воздействиям в рамках номинального тока 215 А.

Преимущества

• Высокая проводимость при сравнительно низком весе - легче медных аналогов
• Стойкость к коррозии благодаря чистому алюминию марки АД
• Плоская форма обеспечивает плотную фиксацию и равномерный тепловой режим
• Долгий срок службы - до 30 лет при правильном монтаже
• Подходит для многократного демонтажа и переустановки без потери прочности соединений

Ограничения применения

• Не применяется в мобильных или вибрационных системах - алюминий менее устойчив к постоянным механическим нагрузкам, чем медь
• Запрещено использовать в средах с высокой концентрацией щелочей или солей - возможна активная коррозия
• Требуется исключить прямой контакт с медью без переходных пластин - возникает гальванопара, вызывающая быстрый износ
• Не подходит для токов выше 215 А - риск перегрева и деформации

Примеры использования

• Главные входные шины в распределительных щитах промышленных цехов
• Сборка фазных и нулевых шин в щитах НКУ
• Связка между автоматическими выключателями и групповыми рубильниками
• Обустройство шинопроводов в офисных и торговых комплексах

Практические советы

• Перед монтажом зачищайте поверхность шины от оксидной плёнки - используйте металлическую щётку или специальный инструмент
• Затягивайте болты усилием, указанным в руководстве производителя - перетяжка повредит алюминий
• Для длинных участков учитывайте температурное удлинение - оставляйте компенсационные зазоры
• При замене старой шины проверьте соответствие сечения и номинала - 60 мм2 не заменяется на более тонкую без перерасчёта нагрузки
• Храните шину в сухом месте - даже качественный алюминий может окисляться при длительном контакте с влагой
