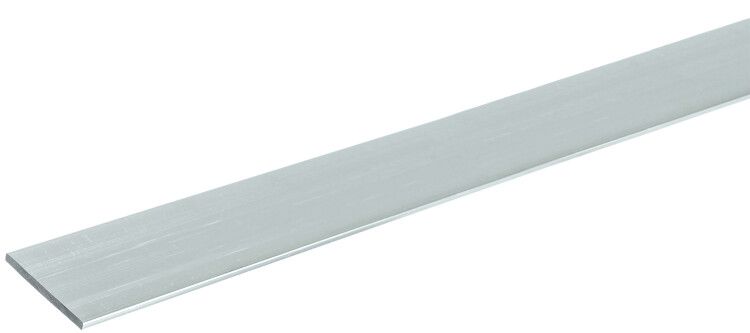

Шина АД 31Т 3х15х4000мм | YBA10-03-015 IEK

Шина алюминиевая 31Т 3х15х4000 мм от IEK — это плоский проводник из высококачественного алюминия, предназначенный для передачи электроэнергии в распределительных устройствах. Артикул yba10-03-015 соответствует требованиям ГОСТ и подходит для постоянного монтажа в шинопроводах и щитах НКУ.

Назначение и область применения

Шина алюминиевая 31Т используется для создания шинных трасс и сборных шинопроводов в системах электроснабжения. Применяется в распределительных щитах НКУ, на промышленных объектах, в жилых и общественных зданиях. Подходит для соединения автоматических выключателей, контакторов и других коммутационных устройств внутри щита. Шина алюминиевая 31Т обеспечивает надёжную передачу тока между компонентами без необходимости использования многожильных кабелей.

Технические характеристики

• Материал: алюминий марки АД (по ГОСТ 15176, ГОСТ 8617, ГОСТ 4784)
• Форма: плоская, прямоугольное сечение
• Размеры: 3 мм × 15 мм × 4000 мм
• Площадь поперечного сечения: 45 мм²
• Номинальный ток: 165 А при температуре +30°C
• Срок службы: до 30 лет при правильной эксплуатации

Совместимость и монтаж

Шина алюминиевая 31Т совместима с клеммами и зажимами, рассчитанными на площадь сечения 45 мм² и ширину 15 мм. Для монтажа используются болтовые соединения с соблюдением усилия затяжки, указанного производителем оборудования. Установка возможна как горизонтально, так и вертикально. Обязательно учитывать посадочные размеры: толщина 3 мм и ширина 15 мм должны точно соответствовать габаритам контактных элементов. Не рекомендуется использовать с зажимами, предназначенными исключительно для медных шин — из-за разницы коэффициента теплового расширения.

Безопасность и стандарты

Производится в соответствии с ГОСТ 15176, ГОСТ 8617 и ГОСТ 4784 — нормами, регламентирующими качество алюминиевых проводящих материалов. Материал имеет сертификат соответствия, что гарантирует безопасность при работе под напряжением. Шина алюминиевая 31Т не содержит вредных примесей и соответствует требованиям пожарной безопасности для внутренней установки.

Преимущества

• Высокая проводимость при минимальном весе — легче меди, удобнее при транспортировке и монтаже
• Стойкость к окислению благодаря чистоте материала (АД)
• Долговечность — срок службы до 30 лет без потери характеристик
• Плоская форма позволяет плотно фиксироваться в щитах, экономя место
• Подходит для массового монтажа — одинаковые размеры обеспечивают стандартизацию сборки

Ограничения применения

• Не применяется во внешних условиях без защиты — алюминий чувствителен к агрессивным средам и влаге
• Запрещено использование в цепях с частыми перегрузками выше 165 А — риск перегрева и деформации
• Не подходит для мобильных или вибрационных систем — хрупкость алюминия требует жесткой фиксации
• Требуется применение специальных антиоксидантных паст при соединении с медью — предотвращает гальваническую коррозию

Примеры использования

• Главные шинопроводы в распределительных щитах 400/230 В в офисных зданиях
• Сборные шины в ячейках КРУ и НКУ на заводах
• Распределение фазного тока от главного автомата к групповым рубильникам
• Объединение нескольких входных кабелей в одном щите вместо параллельных проводов

Практические советы

• Перед монтажом проверьте, чтобы ширина 15 мм и толщина 3 мм точно подходили под зажимы вашего оборудования — даже небольшое отклонение вызывает нагрев
• При нарезке шины используйте ножовку по металлу с мелким зубом — избегайте заусенцев, которые нарушают контакт
• Для длинных участков (более 2 м) предусмотрите компенсаторы теплового расширения
• При использовании в составе шинопровода — закрывайте шину алюминиевую 31Т защитными кожухами, особенно там, где есть доступ людей
• Артикул yba10-03-015 можно заказывать партиями — все шины из одной партии имеют одинаковые геометрические параметры, что ускоряет сборку
