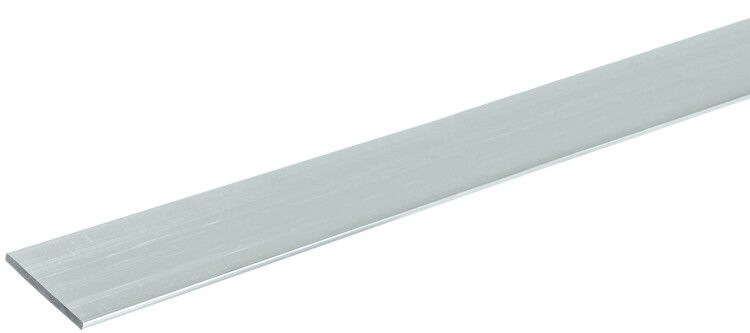

Шина алюминиевая АД 31Т 30 мм², 318 А, 4000 мм IEK (ИЭК) YBA10-03-030

Алюминиевая шина АД 31Т 3х30х4000 мм от IEK предназначена для передачи больших токов в распределительных системах. Её плоская форма и высокая проводимость делают её надёжным решением для стационарных силовых цепей в промышленных и коммерческих объектах.

Назначение и область применения

Алюминиевая шина АД 31Т 3х30х4000 мм используется для создания шинных трасс и шинопроводов в распределительных устройствах. Применяется в НКУ, щитах управления, системах электроснабжения промышленных предприятий, торговых центров, жилых комплексов и других объектов с высокой нагрузкой на электросеть.

Технические характеристики

• Материал: алюминий марки АД 31Т, соответствует ГОСТ 15176, ГОСТ 8617 и ГОСТ 4784
• Форма: плоская, однополосная
• Размеры: 30 мм × 30 мм × 4000 мм (ширина × толщина × длина)
• Площадь поперечного сечения: 90 мм2
• Номинальный ток: 318 А при нормальных условиях охлаждения
• Срок службы: до 30 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Шина АД 31Т совместима с контактными элементами, рассчитанными на площадь сечения 90 мм2 и номинальный ток до 318 А. Для монтажа используются болтовые соединения с усилием, указанным в документации на фурнитуру. Учитывают посадочные размеры: ширина шины 30 мм требует зажимов с аналогичной шириной рабочей поверхности. Длина 4000 мм позволяет выполнять прямые участки трасс без сварки - можно резать на месте при необходимости. Монтировать рекомендуется с использованием изоляционных опор и компенсационных зазоров при температурных перепадах.

Безопасность и стандарты

Производится в соответствии с ГОСТ 15176, ГОСТ 8617 и ГОСТ 4784 - требованиями к материалам и механической прочности. Соответствует нормам безопасности для электромонтажа в помещениях класса IP20 и выше. Не содержит свинца и других токсичных примесей. Подходит для работы в средах с умеренной влажностью и отсутствием агрессивных газов.

Преимущества

• Высокая проводимость алюминия обеспечивает минимальные потери энергии
• Плоская форма удобна для компактной укладки в щитах и шинопроводах
• Стандартные размеры позволяют использовать универсальную фурнитуру
• Долгий срок службы снижает затраты на замену и обслуживание
• Легче медных аналогов - проще транспортировать и монтировать

Ограничения применения

• Не предназначен для мобильных или вибрационных установок - возможна усталостная деформация
• Не применяется во внешних сетях без защиты от осадков и прямого UV-воздействия
• Требует защиты от химически активных паров (например, в химпроизводстве)
• При температурах выше +70 C необходимо увеличивать сечение или усиливать охлаждение
• Не допускается использование в качестве заземляющего проводника без специального расчета

Примеры использования

• Главные шинные трассы в распределительном щите 630 А на заводе
• Разводка питания между секциями КРУ в ЖК
• Подключение входного автомата к групповым автоматам в щите НКУ
• Объединение нескольких выходов преобразователя частоты в одну шину

Практические советы

• Перед монтажом проверьте чистоту контактирующих поверхностей - оксидная плёнка на алюминии повышает сопротивление
• Затягивайте болты равномерно и по моменту, указанному производителем зажимов
• При нарезке шины используйте ножницы по металлу или диск с алмазным покрытием - избегайте нагрева
• Для длинных трасс (>2 м) предусмотрите компенсаторы теплового расширения
• При замене старой меди на эту шину - учтите, что алюминий требует большего сечения для того же тока; здесь 90 мм2 эквивалентен ~70 мм2 меди
