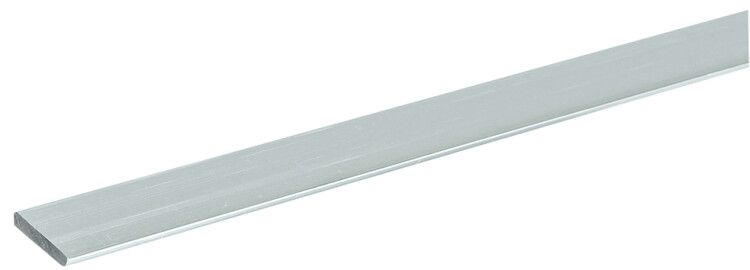

Шина АД 31Т 6х30х4000мм | YBA10-06-030 IEK

Алюминиевая шина 31Т 6х30х4000 мм от IEK (ИЭК), артикул yba10-06-030, предназначена для надежного соединения и передачи тока в распределительных системах высокой мощности. Её плоская форма и прочная конструкция делают её удобной для монтажа в шинопроводах и щитах, а срок службы до 30 лет обеспечивает долговременную работу без замены.

Назначение и область применения

Алюминиевая шина 31Т 6х30х4000 мм используется для создания шинных трасс и сборных проводящих контуров в системах электроснабжения. Применяется в распределительных устройствах НКУ, силовых щитах, шинопроводах и других компонентах электроустановок. Подходит для промышленных объектов, жилых и общественных зданий, где требуется передача тока до 540 А.

Технические характеристики

• Материал: алюминий марки АД 31Т, соответствует ГОСТ 15176, ГОСТ 8617 и ГОСТ 4784
• Форма: плоская шина - прямоугольное сечение
• Размеры: 6 мм (толщина) × 30 мм (ширина) × 4000 мм (длина)
• Площадь поперечного сечения: 180 мм2
• Номинальный ток: 540 А при нормальных условиях эксплуатации
• Срок службы: до 30 лет

Совместимость и монтаж

Шина совместима с типовыми креплениями и зажимами для алюминиевых шин, используемыми в щитах IEK и аналогичных сериях. Для монтажа применяют болтовые соединения с соблюдением усилия затяжки, указанного в документации на фурнитуру. Учитывайте посадочные размеры: ширина 30 мм требует зажимов с соответствующим зазором. Шина легко режется и гнётся при необходимости изменения конфигурации трассы - рекомендуется использовать специальные инструменты для работы с алюминием.

Безопасность и стандарты

Произведена в соответствии с ГОСТ 15176, ГОСТ 8617 и ГОСТ 4784 - требованиями к материалам и механическим свойствам алюминиевых шин. Соответствует правилам устройства электроустановок (ПУЭ) для постоянного и переменного тока. Материал устойчив к окислению, что снижает риск перегрева в местах контакта.

Преимущества

• Высокая проводимость при минимальном весе - легче медных аналогов
• Стабильная работа при длительной нагрузке до 540 А
• Долговечность - гарантия 30 лет при соблюдении условий эксплуатации
• Плоская форма позволяет плотно крепить к поверхности и компактно размещать в щитах
• Цена ниже, чем у медных шин, при сохранении достаточной пропускной способности

Ограничения применения

• Не предназначен для внешней установки без защиты - алюминий чувствителен к агрессивным средам (соли, химикаты, повышенная влажность)
• Требует использования антиоксидантной смазки при соединениях для предотвращения окисления контактных поверхностей
• Не следует применять в цепях с частыми импульсными перегрузками - возможна усталостная деформация
• Запрещено использование в качестве самонесущего элемента без опорных конструкций

Примеры использования

• Главные шинные трассы в распределительных щитах 6(10)/0,4 кВ промышленных предприятий
• Сборка шинопроводов для питания конвейеров, насосных станций, сварочных аппаратов
• Подключение вводных автоматических выключателей к групповым шинам в ЖКХ
• Обустройство резервных цепей в системах бесперебойного питания

Практические советы

• Перед монтажом зачистите торцы шины от окисла и нанесите токоотводящую смазку (например, КТ-88)
• При соединении с медью всегда используйте биметаллические переходники - прямой контакт вызывает гальваническую коррозию
• Проверьте соответствие посадочного отверстия в зажимах ширине шины (30 мм) - недостаточно точное крепление повышает сопротивление
• При нарезке шины на части используйте ножницы по металлу с острым лезвием - избегайте нагрева, который снижает механическую прочность
• Для длинных трасс предусмотрите температурные компенсаторы - алюминий имеет больший коэффициент теплового расширения, чем медь
