Шина L "фаза" изол. на универс. держ. 6х9-10-Ср TEKFOR IEK TF-NN10-10-KL-K03

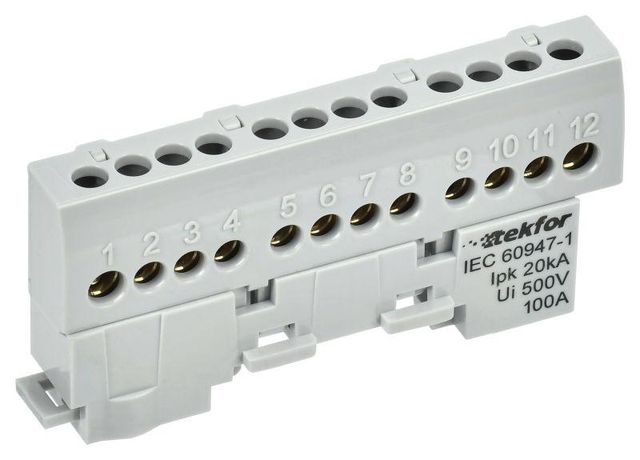

Шина L фаза изолированная на универсальном держателе 6x9-10-Ср от IEK (ИЭК) - это надёжный элемент для распределения фазного напряжения в распределительных щитах и технологических системах. Артикул tf-nn10-10-kl-k03 обеспечивает безопасное и компактное подключение до десяти проводников с помощью изолированного держателя.

Назначение и область применения

Шина L фаза изолированная на универсальном держателе 6x9-10-Ср используется для создания централизованного соединения фазных проводников в электрических щитах. Подходит для установки в силовые, осветительные и автоматизированные системы. Применяется в промышленных, коммерческих и жилых объектах там, где требуется организовать групповое подключение нескольких линий к одной фазе.

Технические характеристики

• Номинальный ток: 100 А - выдерживает нагрузку до 100 ампер без перегрева;
• Количество контактов: 10 - позволяет подключить до десяти проводников;
• Диапазон сечений проводов: 16 мм2 - оптимально для медных проводов сечением до 16 квадратных миллиметров;
• Материал контактной части: латунь - обеспечивает хорошую проводимость и устойчивость к коррозии;
• Тип поверхности: необработанная - не имеет специального покрытия, что снижает стоимость, но требует осторожности при монтаже в агрессивных средах;
• Изолятор: негорючий пластик - предотвращает случайные замыкания и повышает безопасность;
• Прижимные винты: оцинкованная сталь - устойчивы к окислению, обеспечивают надёжный зажим;
• Рабочая температура: от –40 C до +50 C - работает в суровых климатических условиях;
• Относительная влажность: до 90 % - допустимо использование во влажных помещениях, кроме постоянного контакта с водой.

Совместимость и монтаж

Шина L фаза изолированная на универсальном держателе 6x9-10-Ср монтируется на DIN-рейку стандартной ширины 35 мм. Универсальный держатель обеспечивает быстрый и прочный крепёж без дополнительных крепёжных элементов.

При подключении медных многожильных проводов обязательно используйте наконечники-гильзы. Без них возможен плохой контакт, перегрев и выход из строя шины. Для одножильных проводов оконцевание не требуется.

Затяжка винтов выполняется отвёрткой с плоским наконечником. Не переусердствуйте - чрезмерный момент может повредить резьбу или изоляцию.

Безопасность и стандарты

Шина соответствует требованиям безопасности для электроустановок в России и странах ЕАЭС. Материалы изолятора и контактов проходят проверку на горючесть и термостойкость. Наличие изоляции исключает риск прикосновения к токоведущим частям при установленной шине.

Преимущества

• Удобство монтажа благодаря универсальному держателю - не нужен дополнительный крепёж;
• Высокая плотность подключения - 10 точек на одном модуле экономят место в щите;
• Стандартная совместимость с DIN-рейкой - легко интегрируется в любые типовые щиты;
• Надёжность материала - латунь и оцинкованная сталь гарантируют долгий срок службы даже при периодической нагрузке;
• Защита от случайного прикосновения - изоляция снижает риск поражения током при обслуживании.

Ограничения применения

• Не предназначен для работы в условиях постоянного воздействия воды, масел или химически активных паров - изоляция не имеет защиты IP65+;
• Не рекомендуется использовать для проводов сечением больше 16 мм2 - возможен перегрев и потеря контакта;
• Не подходит для алюминиевых проводов - материал контактов рассчитан на медь;
• Не следует применять в местах с высокой запылённостью без дополнительной защиты корпуса - необработанная поверхность может окисляться.

Примеры использования

• Подключение фазы к нескольким автоматическим выключателям в этажном щите;
• Распределение питания на группы светильников в офисном помещении;
• Объединение фазных линий в панели управления станков или конвейеров;
• Создание распределительной точки в щитовой комнате промышленного цеха.

Практические советы

• Перед монтажом проверьте соответствие сечения провода - максимум 16 мм2; если провод тоньше - используйте наконечник того же сечения;
• При установке в щит с ограниченным пространством учтите габариты шины - она занимает один модуль (18 мм);
• После монтажа проверьте затяжку всех винтов - слабый контакт вызывает нагрев и искрение;
• Для длительной эксплуатации в сыром воздухе рекомендуется дополнительно герметизировать места подключения;
• Артикул tf-nn10-10-kl-k03 совместим с другими изделиями серии TEKFOR - можно собирать комплексную систему распределения.
