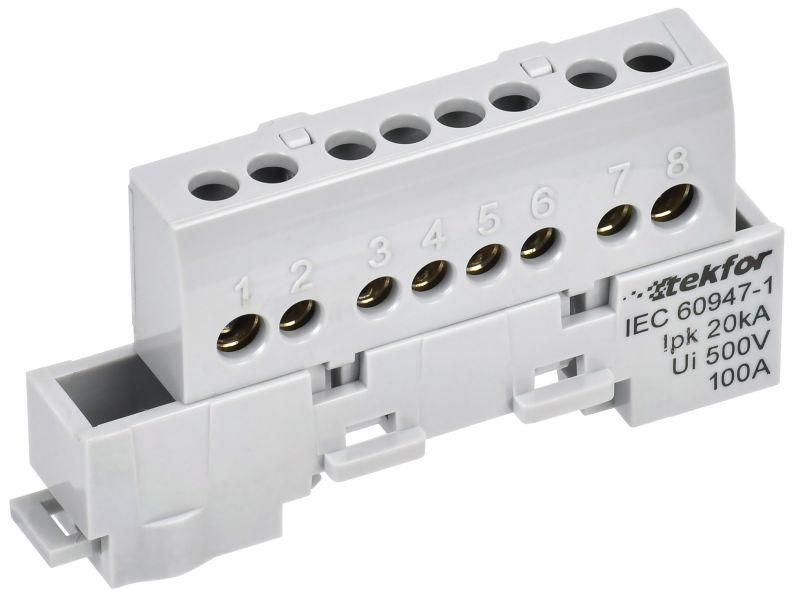

Шина L "фаза" изол. на универс. держ. 6х9-8-Ср TEKFOR IEK TF-NN10-08-KL-K03

Шина L фаза изолированная на универсальном держателе 6х9-8-Ср от IEK (ИЭК) - это надёжное решение для распределения фазного напряжения в электрощитах и технологических системах. Артикул tf-nn10-08-kl-k03 обеспечивает безопасное и удобное подключение до восьми проводников с помощью изолированной конструкции и универсального крепления.

Назначение и область применения

Шина L фаза изолированная на универсальном держателе 6х9-8-Ср используется для создания электрических соединений фазных проводников в распределительных щитах, автоматических выключателях, УЗО и другом коммутационном оборудовании. Подходит для монтажа в промышленных, жилых и коммерческих объектах. Применяется там, где требуется надёжное, защищённое и легко обслуживаемое распределение фазного потенциала.

Технические характеристики

• Номинальный ток: 100 А - способна работать длительно при нагрузке до этого значения без перегрева;
• Сечение токоведущей части: 16 мм2 - соответствует требованиям для проводников сечением до 16 мм2;
• Количество контактов: 8 - позволяет подключить восемь одиночных проводов;
• Материал контактной части: латунь - обеспечивает хорошую проводимость и устойчивость к коррозии;
• Тип поверхности: необработанная - не требует дополнительной защиты при нормальных условиях эксплуатации;
• Материал изолятора: негорючий пластик - предотвращает распространение огня и снижает риск поражения током;
• Рабочая температура: от –40 C до +50 C - работает в суровых климатических условиях;
• Относительная влажность: до 90 % - допустимо применение во влажных помещениях, кроме постоянного воздействия воды.

Совместимость и монтаж

Шина L фаза изолированная на универсальном держателе 6х9-8-Ср крепится двумя способами: на DIN-рейку шириной 35 мм или на плоскую поверхность с помощью отверстий в основании. Это делает её совместимой с большинством типовых щитов и панелей. Для подключения медных многожильных проводов обязательна установка наконечников-гильз - это исключает ослабление контакта и повреждение жил при затяжке винтов. Каждый контакт имеет зажимной винт из оцинкованной стали - устойчив к коррозии, но не предназначен для частого демонтажа.

Безопасность и стандарты

Конструкция шины соответствует принципам безопасности IEC 60947-7-1: закрытый корпус предотвращает случайное прикосновение к токоведущим элементам. Негорючий материал изолятора снижает риск возгорания при перегрузке. Шина L фаза изолированная на универсальном держателе 6х9-8-Ср не содержит свинца и других запрещённых веществ, что соответствует RoHS.

Преимущества

• Универсальный держатель - можно монтировать как на рейку, так и на стену, что увеличивает гибкость проектирования;
• Изолированный корпус - минимизирует риск поражения током и замыканий между соседними фазами;
• Сборно-разборная конструкция - позволяет легко заменить или осмотреть отдельные контакты без демонтажа всей шины;
• Высокая плотность контактов - восемь точек подключения на единице площади экономят место в щите;
• Стандартные материалы - латунь и оцинкованная сталь обеспечивают долгий срок службы даже при циклических нагрузках.

Ограничения применения

• Не предназначена для работы в условиях постоянного погружения в воду или высокой запылённости - IP-защита не указана, поэтому не следует использовать вне закрытых щитов;
• Не рекомендуется для подключения алюминиевых проводов - материал контактов рассчитан на медь;
• Не подходит для переменного тока выше 100 А - превышение нагрузки вызывает перегрев и деформацию;
• Необходимо соблюдать момент затяжки винтов - слишком слабая или чрезмерная затяжка снижают надёжность контакта.

Примеры использования

• Распределение фазы в бытовых электрощитах после входного автомата;
• Подключение выходов УЗО и дифференциальных автоматов в многоэтажных домах;
• Фазное распределение в панелях управления станков, насосов, конвейеров;
• Объединение нескольких групп освещения в одном щите с использованием одного фазного провода.

Практические советы

• Перед монтажом проверьте соответствие сечения провода и наконечника - оптимально 1,5–16 мм2;
• Используйте отвертку с регулируемым моментом - затягивайте винты до упора, но без усилия;
• При установке на DIN-рейку убедитесь, что фиксатор плотно защёлкнут - шина должна не двигаться при легком покачивании;
• При необходимости подключения проводов разного сечения - располагайте крупные провода ближе к центру шины для равномерного теплового режима;
• Проверяйте состояние контактов каждые 1–2 года - особенно в местах с высокой влажностью или колебаниями температур.
