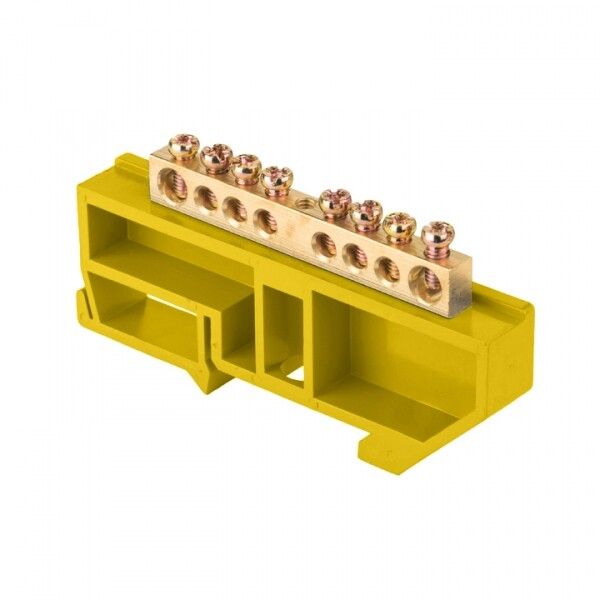

Шина нулевая N 6х9 8 отвер. латунь желт. изолятор на DIN-рейку розн. стикер PROxima EKF sn0-63-08-dz-r

Шина нулевая EKF PROxima sn0-63-08-dz-r - это надёжный элемент для распределения нулевого провода в щитах, установленный на DIN-рейку. Латунная контактная группа с изоляцией обеспечивает безопасное соединение проводов сечением 1,5–10 мм2 при токе до 100 А.

Назначение и область применения

Шина нулевая EKF PROxima sn0-63-08-dz-r используется для присоединения нулевых проводников (N) в распределительных щитах. Применяется в промышленном оборудовании, автоматических системах управления, станках и других устройствах, где требуется надёжное и компактное распределение нуля. Подходит для сборки щитов по нормам НКУ.

Технические характеристики

• Количество контактов: 8
• Номинальный ток: 100 А
• Номинальное напряжение: 400 В
• Материал контактов: латунь с цинковым покрытием
• Сечение подключаемых проводов: 1,5 – 10 мм2
• Габариты: 6×9 мм (ширина × высота)
• Тип подключения: винтовой
• Степень защиты: IP00 (без внешней защиты, требует установки внутри корпуса)
• Рабочая температура: от -40 C до +105 C
• Цвет: жёлтый (цвет изолятора)
• Способ монтажа: на DIN-рейку через изолирующие кронштейны
• Число полюсов: 1 (только ноль)

Совместимость и монтаж

Шина EKF PROxima sn0-63-08-dz-r крепится на стандартную DIN-рейку типа TS35 за счёт пластиковых изоляторов. Установка не требует дополнительного оборудования. Для монтажа достаточно закрутить винты до упора - не перетягивать! Каждый винт рассчитан на один провод. Максимальное количество проводов - 8, по одному на каждый контакт. Диаметр посадочного отверстия соответствует стандартным винтам M4. Изоляция предотвращает случайное замыкание на корпус щита.

Безопасность и стандарты

Изоляторы изготовлены из самозагасающего пластика - материал не поддерживает горение, что повышает пожаробезопасность. Контактная группа выполнена из оцинкованной латуни, обеспечивающей устойчивость к окислению. Винты из оцинкованной стали совместимы с медными и алюминиевыми проводниками без риска гальванической коррозии. Соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для коммутационных устройств.

Преимущества

• Оцинкованная поверхность контактов снижает риск коррозии и позволяет использовать как медные, так и алюминиевые провода без переходных колец.
• Круглое основание винта исключает перерезание жил при затяжке - особенно важно для многожильных проводов.
• Изолированный монтаж на DIN-рейку даёт возможность размещать шину рядом с фазными элементами без риска пробоя.
• Высокая термостойкость (до +105 C) позволяет применять в условиях повышенных нагрузок.
• Жёлтый цвет изолятора - визуальное отличие от фазных шин, упрощает обслуживание и диагностику.

Ограничения применения

Шина имеет степень защиты IP00 - её нельзя устанавливать вне электрошкафа. Не предназначен для открытого монтажа, влажных сред или мест с возможностью попадания пыли и жидкостей. Не используйте для заземления (PE) - эта шина предназначена только для нулевого проводника (N). Максимальное сечение провода - 10 мм2; более толстые провода не войдут в винтовые зажимы.

Примеры использования

• Щиты управления насосными станциями
• Распределительные щиты на производственных линиях
• Автоматические системы освещения и вентиляции
• Электроустановки в холодильных камерах и цехах с высокими температурами

Практические советы

• Перед монтажом проверьте, чтобы все провода имели сечение 1,5–10 мм2 - иначе они не будут плотно зажаты.
• Не смешивайте несколько проводов в одном зажиме - даже если они тонкие. Это нарушает тепловой режим и может вызвать нагрев.
• При использовании алюминиевых проводов слегка зачистите концы и нанесите антиоксидантную пасту - продлит срок службы контакта.
• Проверяйте затяжку винтов через год после установки - особенно в условиях вибраций.
• Выбирайте эту модель, когда нужна точная вместимость - 8 контактов идеально подходят для типовых щитов с 6–10 группами потребителей.
