Шина L "фаза" в корпусном изоляторе на DIN-рейку ШНИ-6х9-8-К-Ср | YNN10-69-8KD-K02 IEK

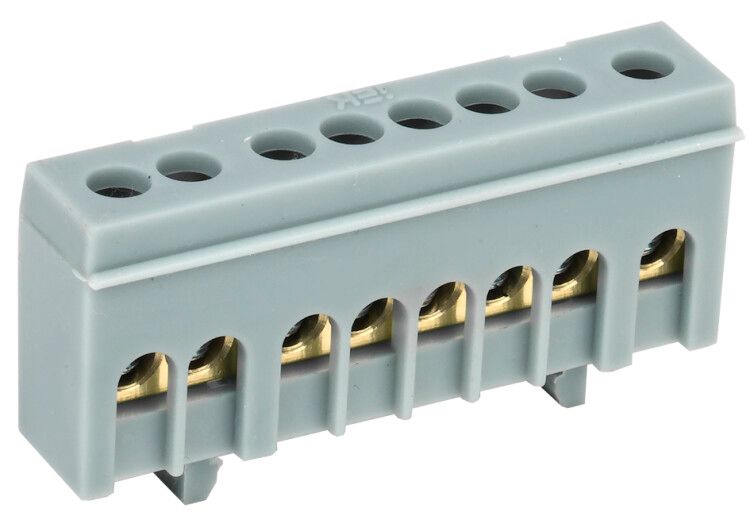

Шина L фаза в корпусном изоляторе на DIN-рейку ШНИ-6х9-8-К-Ср от IEK предназначена для надёжного соединения фазных проводников в распределительных щитах. Этот элемент обеспечивает коммутирование тока с высокой плотностью, сохраняя целостность изоляции даже при длительной нагрузке. Артикул ynn10-69-8kd-k02 соответствует серийному решению для промышленных и жилых объектов.

Назначение и область применения

Шина L фаза в корпусном изоляторе на DIN-рейку ШНИ-6х9-8-К-Ср используется для создания распределённой точки подключения фазных проводов в электрощитах. Применяется в системах TN-S и TN-C-S, где требуется организовать единый контактный узел для нескольких линий. Подходит для установки в бытовых, торговых и производственных щитах - например, для подключения автоматических выключателей, УЗО, реле контроля напряжения.

Технические характеристики

• Количество контактов: 8 - позволяет подключить восемь одножильных или многожильных проводов
• Напряжение: 380 В - рассчитана на работу в трёхфазных сетях переменного тока
• Поперечное сечение: 13 кв.мм - обеспечивает пропускную способность до 63 А при нормальных условиях
• Материал: латунь - высокая электропроводность, устойчивость к коррозии и механическая прочность
• Изоляция: да - корпусной изолятор предотвращает случайные замыкания между соседними шинами
• Способ монтажа: на DIN-рейку 35 мм - совместима со стандартными рейками по ГОСТ Р МЭК 60715
• Диапазон рабочих температур: от -40 до +50 C - работает в холодных помещениях и нагреваемых зонах
• Срок службы: 15 лет - при соблюдении условий эксплуатации и правильном монтаже
• Цвет: серый - стандартизированная цветовая маркировка для различения типов шин

Совместимость и монтаж

Шина ШНИ-6х9-8-К-Ср крепится исключительно на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть её на рейку - никаких болтов или дополнительных креплений не требует. При подключении медных многожильных проводов обязательно используйте наконечники-гильзы (например, НШВИ или НШУ). Это предотвратит ослабление контакта из-за деформации жил. Обратите внимание: шина имеет один входной контакт и семь выходных - она не предназначена для последовательного удлинения цепи.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями к электроустановкам в России и странах ЕАЭС. Изоляционные материалы обеспечивают защиту от пробоя при максимальном напряжении 380 В. Сертифицирована по ГОСТ Р 50030.2 и ГОСТ Р 51321.1. Корпусной изолятор снижает риск поражения током при обслуживании щита под напряжением.

Преимущества

• Высокая надёжность контактов благодаря латунным токоведущим частям
• Защита от внешних воздействий - изолированный корпус исключает случайные прикосновения
• Стандартный форм-фактор - легко интегрируется в любую сборку на DIN-рейке
• Долгий срок службы - не требует замены в течение всего срока эксплуатации щита
• Чёткая маркировка - серый цвет отличает её от нулевых (синих) и защитных (жёлто-зелёных) шин

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - возможна коррозия и потеря контакта
• Не допускается использование с проводами сечением более 16 кв.мм - перегрузка контактов
• Не применяется в качестве основной шины PE - для этого есть специальные нулевые и защитные шины
• Не следует использовать в средах с повышенной химической активностью (агрессивные пары, кислоты)
• Не поддерживает последовательное соединение других шин - каждая единица является автономной

Примеры использования

• Подключение фазных выводов от автоматов в этажном щите жилого дома
• Распределение питания по групповым линиям в офисном помещении
• Объединение фазных проводов от преобразователей частоты на производстве
• Создание распределительного узла для освещения в торговом центре

Практические советы

• Перед монтажом проверьте соответствие сечения провода - оптимально 1–10 кв.мм
• Затягивайте винты усилием 0,5–0,7 Нм - переусилие повредит резьбу, недотяга вызовет нагрев
• Не располагайте рядом с источниками тепла выше +50 C - это снизит срок службы изоляции
• При использовании в сыром помещении (бассейн, подвал) дополнительно проверяйте герметичность щита
• Для удобства обслуживания оставляйте свободное место вокруг шины - минимум 10 мм с каждой стороны
