Шина L "фаза" изол. на универс. держ. 6х9-14-Ср TEKFOR IEK TF-NN10-14-KL-K03

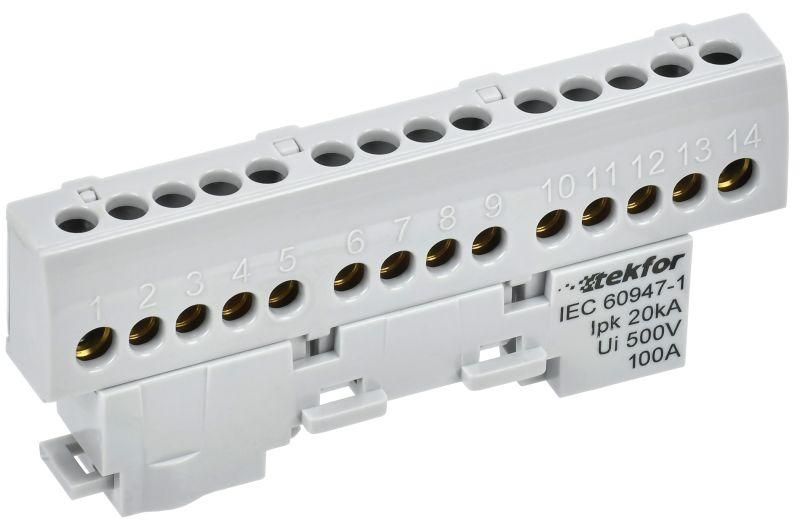

Шина L фаза изолированная на универсальном держателе 6x9-14-Ср от IEK (ИЭК) - это надёжный элемент для распределения фазного напряжения в силовых щитах и технологических панелях. Артикул tf-nn10-14-kl-k03 обеспечивает безопасное и компактное подключение до 14 проводников сечением 16 мм2, рассчитан на ток до 100 А.

Назначение и область применения

Шина L фаза изолированная на универсальном держателе 6x9-14-Ср используется для создания централизованного соединения фазных проводников в электрических щитах. Подходит для установки в распределительных устройствах низкого напряжения, автоматических выключателях, частотных преобразователях и другом промышленном оборудовании. Применяется там, где требуется надёжное, легко проверяемое и обслуживаемое распределение фазного потенциала.

Технические характеристики

• Тип изделия: шина фазная с изоляцией
• Количество контактных точек: 14
• Рабочий ток: 100 А
• Поддерживаемое сечение провода: 16 мм2 (максимальное)
• Материал контактов: латунь
• Материал изолятора: негорючий пластик
• Материал прижимных винтов: оцинкованная сталь
• Тип поверхности: необработанная (без покрытия)
• Рабочая температура: от –40 C до +50 C
• Относительная влажность: до 90 % без конденсации

Совместимость и монтаж

Шина устанавливается на DIN-рейку благодаря универсальному держателю. Для подключения используются медные одножильные или многожильные провода сечением до 16 мм2. Многожильные провода обязательно должны быть обжаты наконечниками-гильзами - это предотвращает перелом жил и снижение качества контакта. Каждый контакт зажимается одним винтом; момент затяжки не регулируется - достаточно плотного, но без усилия, чтобы не повредить резьбу. Установка возможна в вертикальном и горизонтальном положении.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для электроустановок низкого напряжения. Негорючий изолятор обеспечивает пожаробезопасность, а латунные контакты обеспечивают стойкость к нагреву при длительной нагрузке. Шина не имеет сертификации по ГОСТ Р МЭК 60947-7-1, однако её применение допустимо в рамках внутренней сборки щитов согласно ПУЭ и ГОСТ Р 50030.2.

Преимущества

• Высокая надёжность контактов за счёт латунной основы и оцинкованных винтов
• Защита от случайного прикосновения благодаря изолирующему корпусу
• Универсальный крепёж позволяет монтировать шину в любом направлении
• Чёткая маркировка каждого контакта упрощает диагностику и обслуживание
• Стандартный шаг между контактами совместим с большинством типовых щитов

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами - риск окисления и плохого контакта
• Не рекомендовано использование в условиях постоянной влажности выше 90 % или с образованием конденсата
• Не подходит для высокочастотных или импульсных нагрузок - не рассчитана на такие режимы
• Не имеет защиты от внешних воздействий (IP-класс не указан); требует установки внутри закрытых щитов

Примеры использования

• Распределение фазы в этажных щитах жилых домов
• Объединение выходов автоматов в промышленных панелях управления
• Подключение фазных проводов к частотным преобразователям и пускателям
• Сборка распределительных устройств на заводах, в насосных станциях, на элеваторах

Практические советы

• Перед монтажом проверьте, что все провода имеют одинаковое сечение - не превышают 16 мм2
• Используйте только гильзы для многожильных проводов - даже если они кажутся “плотными”
• Не затягивайте винты слишком сильно - латунь мягче стали, можно сорвать резьбу
• При замене шины убедитесь, что новый экземпляр tf-nn10-14-kl-k03 имеет тот же шаг и количество контактов
• После монтажа проверьте каждый контакт рукой - он не должен шататься
• Для удобства обслуживания используйте цветную термоусадку или бирки на каждом проводе
