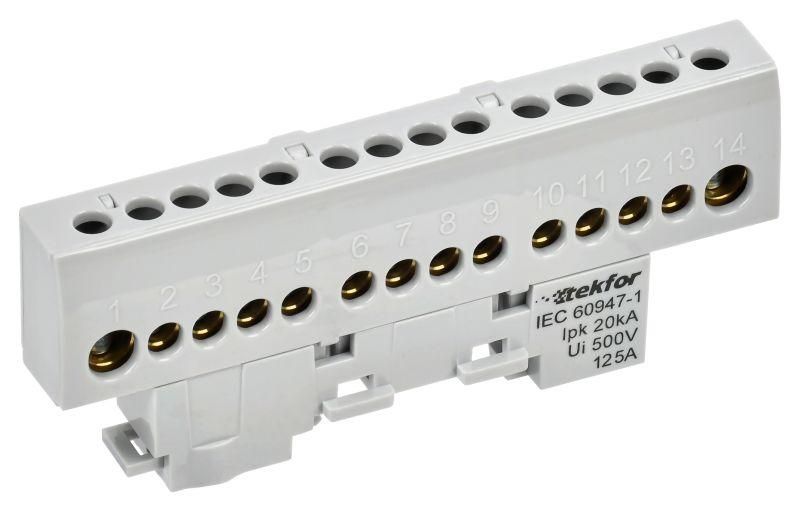

Шина L "фаза" изол. на универс. держ. 8х12-10-Ср TEKFOR IEK TF-NN20-10-KL-K03

Шина L фаза изолированная на универсальном держателе 8x12-10-Ср от IEK (ИЭК), артикул tf-nn20-10-kl-k03, предназначена для надёжного распределения фазного тока в распределительных щитах и технологических системах. Устройство сочетает изоляцию, прочный крепёж и совместимость с типичными проводниками, что делает его удобным решением для монтажа в условиях повышенной нагрузки.

Назначение и область применения

Шина L фаза изолированная на универсальном держателе 8x12-10-Ср используется для создания централизованного соединения фазных проводников в электрических щитах. Подходит для установки в силовые, осветительные и автоматизированные системы - например, в промышленных щитах, распределительных пунктах, станциях управления. Является комплектующим элементом для сборки щитового оборудования по нормам ГОСТ и IEC.

Технические характеристики

• Материал контактной части: латунь - обеспечивает высокую проводимость и устойчивость к окислению
• Прижимные винты: оцинкованная сталь - защищены от коррозии, подходят для многократного демонтажа
• Изолятор: негорючий пластик - соответствует требованиям пожарной безопасности, выдерживает рабочие температуры
• Рабочая температура: от –40 C до +50 C
• Относительная влажность: до 90% без конденсации
• Форма крепления: универсальный держатель 8×12 мм - позволяет закрепить шину на DIN-рейке стандартной ширины
• Тип подключения: винтовые зажимы - требуют предварительную подготовку многожильных проводов

Совместимость и монтаж

Шина L фаза изолированная на универсальном держателе 8x12-10-Ср совместима с DIN-рейкой типа TS35/7,5 и TS35/15. Для монтажа достаточно защёлкнуть её на рейке - никаких дополнительных крепёжных элементов не требуется. Каждый зажим рассчитан на один провод. Медные многожильные провода перед подключением обязательно должны быть обжаты наконечниками-гильзами - это исключает перелом жил и снижение контакта. Нельзя использовать одножильные провода без опрессовки, если они имеют сечение менее 2,5 мм2 - риск повреждения зажима.

Безопасность и стандарты

Конструкция шины соответствует требованиям пожаробезопасности благодаря использованию негорючего изоляционного материала. Производитель IEK (ИЭК) соблюдает стандарты серий TEKFOR, ориентированные на применение в соответствии с ГОСТ Р 50030.2 и IEC 60947-7-1. Шина не содержит свинца и других запрещённых веществ, соответствует RoHS.

Преимущества

• Универсальный держатель обеспечивает быстрый и надёжный монтаж на любой DIN-рейке
• Латунные контакты обеспечивают долговечность даже при постоянной нагрузке
• Изолирующий корпус предотвращает случайные замыкания между соседними фазами
• Цинковое покрытие винтов увеличивает срок службы в условиях повышенной влажности
• Одинаковая геометрия всех точек подключения упрощает планирование схемы

Ограничения применения

• Не предназначен для работы при температуре выше +50 C - возможна деформация изоляции
• Запрещено использование без наконечников на многожильных проводах - риск потери контакта и нагрева
• Не рекомендовано применение в помещениях с химически активной средой (например, солевые испарения, кислоты)
• Не является устройством защиты - не имеет функций автоматического отключения или ограничения тока

Примеры использования

• Подключение фазных проводов от автоматических выключателей в этажном щите ЖКХ
• Распределение питания по группам освещения в офисном помещении
• Сборка распределительного щита на производстве - связка с УЗО, автоматами и реле
• Монтаж в пульте управления насосной станцией или конвейерной линией

Практические советы

• Перед монтажом проверьте, чтобы все провода были обжаты наконечниками - особенно если используются многожильные медные жилы сечением 1,5–16 мм2
• Затягивайте винты усилием 0,5–0,7 Нм - переусиливать нельзя, иначе повредится резьба или контактная площадка
• При установке нескольких шин рядом оставляйте минимальный зазор 10 мм между ними - это снижает риск теплового воздействия
• Для обслуживания отключайте питание и используйте инструмент с изолированными ручками - хотя изоляция есть, работа под напряжением опасна
• Артикул tf-nn20-10-kl-k03 от IEK (ИЭК) легко заменяем - аналоги с такими же размерами и материалами можно найти в серии TEKFOR
