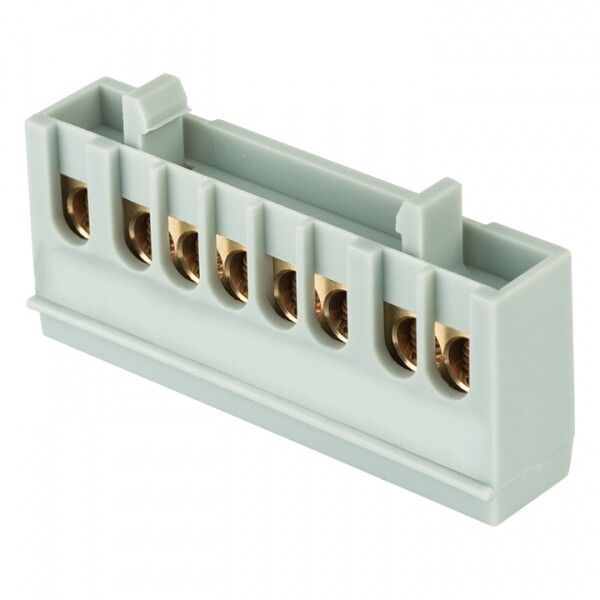

Шина фаза L (6х9мм) 8 отверстий латунь серый изолированный корпус на DIN-рейку PROxima - sn0-63-8-is EKF

Шина фаза L (6х9 мм) 8 отверстий латунь серый изолированный корпус на DIN-рейку от EKF серии PROxima - это надёжный распределительный элемент для подключения фазных проводников в щитах промышленного и коммерческого назначения. Устройство обеспечивает безопасное и долговечное соединение проводов сечением 1,5–10 мм2 при токе до 100 А.

Назначение и область применения

Этот тип шины предназначен для распределения фазного потенциала (L) между несколькими потребителями внутри распределительного щита. Применяется в системах автоматизации, на производстве, в системах освещения и управления оборудованием. Подходит для сборки щитов НКУ (низковольтных комплектных устройств) и других промышленных решений. Хотя в описании указано применение для нулевой и заземляющей шин, данная модель - именно фазная, что важно учитывать при проектировании цепей.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение: 400 В
• Количество контактов: 8
• Способ монтажа: крепление на DIN-рейку 35 мм
• Материал контактов: латунь
• Изоляционный корпус: серый самозатухающий пластик
• Диапазон сечений подключаемых проводов: 1,5 – 10 мм2
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от воды и пыли)
• Рабочая температура: от -40 C до +105 C
• Габариты: 6×9 мм (профиль шины)
• Ударопрочность: да
• Тип подключения: винтовой зажим

Совместимость и монтаж

Шина фаза L (6х9 мм) 8 отверстий латунь серый изолированный корпус на DIN-рейку устанавливается на стандартную DIN-рейку типа TS35. Для монтажа достаточно защёлкнуть её на рейку - никаких дополнительных креплений не требуется. Каждый из 8 винтовых зажимов рассчитан на один проводник. Перед затяжкой необходимо зачистить жилу на 8–10 мм. Максимальный момент затяжки не регламентирован производителем - рекомендуется использовать отвертку с ограничителем момента, чтобы не повредить резьбу или провод.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для электроустановок до 1000 В. Изоляционный корпус выполнен из материала, не поддерживающего горение, что снижает риск распространения пламени при перегреве. Степень защиты IP20 исключает доступ к токоведущим частям пальцами, но не защищает от попадания влаги - использование вне закрытых щитов не допускается. Серия PROxima от EKF соответствует ГОСТ Р 50030.2 и IEC 60947-7-1.

Преимущества

• Высокая теплопроводность латуни обеспечивает минимальные потери при передаче тока до 100 А
• Винты с круглым основанием не пережимают и не режут жилу при затяжке
• Серый цвет корпуса отличает шину от нулевых и заземляющих аналогов - снижает вероятность ошибки при обслуживании
• Устойчивость к температурным колебаниям (-40…+105 C) делает её пригодной для холодных и нагретых помещений
• Жесткая конструкция и ударопрочность обеспечивают долговечность даже в условиях вибраций

Ограничения применения

• Не применяется в открытых помещениях или местах с высокой влажностью - IP20 не обеспечивает защиту от брызг и пыли
• Подключение алюминиевых проводов требует осторожности: хотя материал контактов совместим, алюминий склонен к окислению - рекомендуется использовать антиоксидантную пасту
• Запрещено подключать провода сечением менее 1,5 мм2 - возможен плохой контакт и перегрев
• Не является заменой для главной заземляющей шины (PE) или нулевой шины (N) - используется исключительно для фазы L

Примеры использования

• Распределение фазы L на несколько двигателей в цеховой автоматической линии
• Подключение нескольких светильников от одного автомата в промышленном освещении
• Фазный распределитель в щите управления насосной станцией
• Объединение выходов частотных преобразователей в одном щите

Практические советы

• Перед установкой проверьте соответствие сечения провода - используйте только 1,5–10 мм2. Более тонкие жилы могут выскакивать из зажима, более толстые - не войдут.
• При подключении многожильных проводов используйте наконечники (наконечники типа НШВИ) - это повысит надёжность контакта и продлит срок службы.
• После монтажа проверьте затяжку всех винтов через 1–2 недели работы - первичная усадка проводов может ослабить контакт.
• Не смешивайте эту шину с нулевыми (N) и заземляющими (PE) в одной группе - соблюдайте цветовое и функциональное различие для безопасности.
• Артикул sn0-63-8-is - единственный в линейке EKF PROxima с таким сочетанием: 8 точек, 6×9 мм, латунь, DIN-рейка. Аналоги других брендов могут иметь другие габариты или шаг отверстий.
