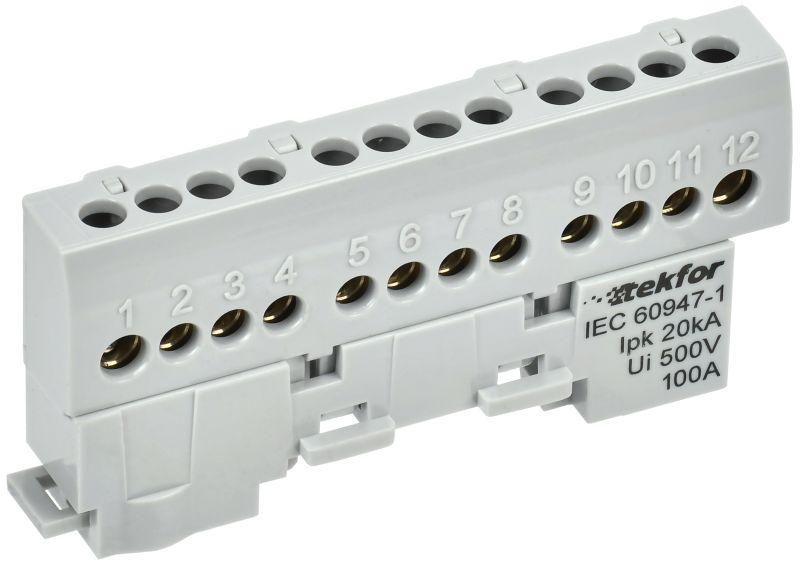

Шина L "фаза" изол. на универс. держ. 6х9-12-Ср TEKFOR IEK TF-NN10-12-KL-K03

Шина L фаза изолированная на универсальном держателе 6х9-12-Ср от IEK (ИЭК) - это надёжное решение для распределения фазного напряжения в электрощитах и технологических системах. Артикул tf-nn10-12-kl-k03 обеспечивает безопасное и удобное подключение до 12 проводников с помощью закрытой изолирующей конструкции и универсального крепления.

Назначение и область применения

Шина L фаза изолированная на универсальном держателе 6х9-12-Ср используется для создания централизованной точки подключения фазных проводников в распределительных щитах. Подходит для монтажа в бытовых, коммерческих и промышленных электроустановках. Часто применяется в щитах управления, автоматике оборудования, конвейерах, насосных станциях и других системах, где требуется надёжное и защищённое распределение фазного потенциала.

Технические характеристики

• Номинальный ток: 100 А - выдерживает нагрузку до 100 ампер без перегрева;
• Сечение токоведущей части: 16 мм2 - соответствует требованиям для токов до 100 А в нормальных условиях;
• Количество контактов: 12 - позволяет подключить до двенадцати проводников;
• Материал контактной части: латунь - обеспечивает хорошую проводимость и устойчивость к коррозии;
• Материал изолятора: негорючий пластик - предотвращает распространение огня и снижает риск поражения током;
• Поверхность: необработанная - не требует дополнительной защиты, но может потребовать осторожности при монтаже в агрессивных средах;
• Рабочая температура: от –40 C до +50 C - работает в широком диапазоне климатических условий;
• Относительная влажность: до 90 % - допустимо использование в помещениях с высокой влажностью, кроме мест с постоянным конденсатом.

Совместимость и монтаж

Шина L фаза изолированная на универсальном держателе 6х9-12-Ср совместима с DIN-рейкой типа TS35/7,5 и TS35/15, а также может крепиться прямо на вертикальную или горизонтальную поверхность с помощью встроенных отверстий. Для подключения медных многожильных проводов обязательна установка наконечников-гильз - это исключает ослабление контакта и повреждение жил при затяжке винтов. Прижимные винты изготовлены из оцинкованной стали - устойчивы к коррозии, но не рекомендуются для морских или химически агрессивных сред.

Безопасность и стандарты

Конструкция шины соответствует принципам безопасности IEC 60947-7-1 и ГОСТ Р 50030.2. Шина имеет закрытый корпус, который препятствует случайному прикосновению к токоведущим элементам. Негорючий материал изолятора снижает риск возгорания при перегрузке или КЗ. Устройство не содержит свинца и других запрещённых веществ, что делает его экологичным и подходящим для использования в зонах с повышенными требованиями к безопасности.

Преимущества

• Универсальный держатель - возможность установки как на DIN-рейку, так и на любую плоскую поверхность, что упрощает адаптацию под разные типы щитов;
• Сборно-разборная конструкция изолятора - позволяет легко заменить или обслуживать отдельные участки без демонтажа всей шины;
• Защита от прикосновений - закрытый корпус минимизирует риск травм при работе рядом с щитом;
• Высокая плотность контактов - 12 точек подключения позволяют экономить место внутри щита;
• Стандартное сечение 16 мм2 - оптимально для большинства промышленных и бытовых применений при токе до 100 А.

Ограничения применения

• Не предназначен для работы в условиях постоянного воздействия воды, масел, растворителей или агрессивных газов - изолятор не рассчитан на химическую стойкость;
• Не следует использовать в открытых наружных установках без дополнительной защиты от осадков и пыли - IP-класс не указан, значит, защита только от случайного прикосновения;
• Подключение одножильных проводов без наконечников недопустимо - возможен перегрев и выход из строя из-за плохого контакта;
• Не рекомендуется для токов выше 100 А - превышение номинала вызывает перегрев и деформацию латунных контактов.

Примеры использования

• Распределение фазы в этажных щитах многоквартирных домов;
• Центральное подключение фазных проводов к автоматическим выключателям в промышленных пультах управления;
• Объединение нескольких цепей питания на станках с ЧПУ;
• Фазовое распределение в системах освещения торговых центров;
• Монтаж в щитах HVAC-систем и насосных станций.

Практические советы

• Перед монтажом проверьте посадочные размеры - держатель шины 6х9 мм подходит для стандартных DIN-реек, но убедитесь, что глубина щита достаточна;
• Используйте только наконечники-гильзы для многожильных проводов - даже если они кажутся “плотно” входящими, без них контакт будет нестабильным;
• Затягивайте винты усилием 0,8–1,2 Нм - слишком слабая затяжка вызывает нагрев, слишком сильная - повредит резьбу;
• При использовании в сыром помещении дополнительно герметизируйте места ввода проводов термоусадкой или силиконовым герметиком;
• Артикул tf-nn10-12-kl-k03 - это серия TEKFOR от IEK; аналоги от других брендов могут отличаться по форме крепления или шагу контактов - не меняйте без проверки совместимости.
