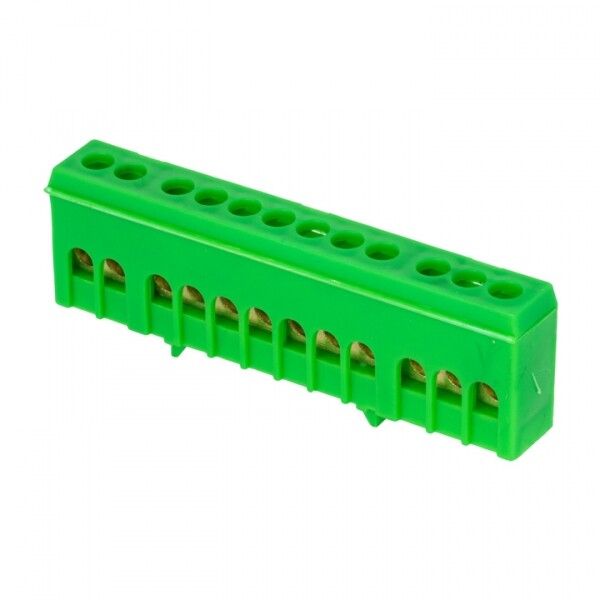

Шина нулевая PE 6х9 12 отверстий зел. изолированный корпус на DIN-рейку латунь PROxima EKF sn0-63-12-ig

Шина нулевая PE 6х9 мм 12 отверстий латунь зеленый изолированный корпус на DIN-рейку от EKF серии PROxima — это надёжное решение для организации систем заземления и нулевого провода в распределительных щитах. Подходит для промышленного оборудования и НКУ, обеспечивает безопасное соединение проводников сечением 1,5–10 мм².

Назначение и область применения

Эта шина используется для подключения защитного заземляющего проводника (PE) в электрических щитах. Она применяется там, где требуется надёжное и компактное распределение заземляющих проводов — в промышленных щитах, автоматических станциях управления, силовых пультах и других устройствах категории НКУ. Шина не предназначена для подключения фазных или нейтральных (N) проводников — только для PE.

Технические характеристики

• Размеры: 6×9 мм — оптимальная площадь сечения для тока до 100 А
• Номинальный ток: 100 А — выдерживает нагрузки типичных промышленных цепей
• Номинальное напряжение: 400 В — соответствует трёхфазным сетям 380/220 В
• Количество точек подключения: 12 винтовых отверстий — хватает для большинства групповых цепей
• Диапазон сечений проводов: 1,5–10 мм² — совместима с популярными медными и алюминиевыми жилами
• Материал контактов: латунь с оцинкованным покрытием — устойчивость к окислению и коррозии
• Изоляционный корпус: зелёный пластик, самозагасающий — повышает безопасность при работе рядом с токоведущими частями
• Степень защиты: IP20 — защищает от доступа пальцев и предметов >12,5 мм, но не от воды и пыли
• Рабочая температура: от –40 до +105 °C — работает в суровых условиях, включая холодные склады и нагреваемые помещения
• Ударопрочность: да — выдерживает механические воздействия при монтаже и эксплуатации

Совместимость и монтаж

Шина крепится на стандартную DIN-рейку 35 мм — легко фиксируется одним движением. Установка не требует дополнительных креплений. Для подключения используйте отвёртку — винтовой зажим обеспечивает плотный контакт без пережима. Диаметр отверстий рассчитан под стандартные винты M4–M5. Обязательно проверьте, что сечение провода попадает в допустимый диапазон 1,5–10 мм² — меньшие или большие жилы могут вызвать плохой контакт или повреждение.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для электроустановок. Материалы корпуса — самозагасающие пластики, исключающие распространение пламени. Контактная группа из оцинкованной латуни снижает риск гальванической коррозии при смешивании меди и алюминия. IP20 обеспечивает базовую защиту от случайного прикосновения, но не заменяет необходимость соблюдения правил работы под напряжением.

Преимущества

• Оцинкованное покрытие контактов — позволяет безопасно подключать как медные, так и алюминиевые проводники без риска коррозии
• Круглое основание винта — предотвращает перерезание жилы при затяжке, особенно важно для многожильных проводов
• Изолированный корпус — минимизирует риск короткого замыкания между соседними шинами или корпусом щита
• Высокая термостойкость — сохраняет работоспособность даже при длительном нагреве вблизи мощных аппаратов
• Чёткая цветовая маркировка — зелёный цвет соответствует стандартному обозначению PE-проводников

Ограничения применения

• Не предназначен для подключения нейтрального (N) проводника — используйте отдельную N-шину
• IP20 не обеспечивает защиту от влаги — нельзя использовать во влажных средах без дополнительной герметизации
• Максимальное сечение провода — 10 мм²; более толстые жилы (например, 16 мм²) не войдут в зажим
• Не рекомендуется применять в местах с постоянными вибрациями без дополнительной фиксации проводов

Примеры использования

• Подключение заземляющих проводов от всех модулей в промышленном щите управления станком
• Объединение PE-проводов от нескольких розеточных групп в распределительном щите офисного здания
• Фиксация заземления в щитах автономных насосных станций, работающих на улице (при условии герметичного исполнения самого щита)
• Распределение заземляющих проводов в щитах HVAC-систем и конвейерных линиях

Практические советы

• Перед монтажом удалите изоляцию с провода на длину, достаточную для полного входа в зажим — обычно 8–10 мм
• Затягивайте винты равномерно, без усилия — переусилие может повредить латунь или раздавить жилу
• Если используются алюминиевые провода, перед подключением слегка протрите поверхность провода мягкой щёткой — удаляет оксидную плёнку
• Проверяйте плотность контакта после первого запуска системы — при нагреве металл немного расширяется, возможен ослабление
• Для удобства обслуживания оставляйте свободное место между подключенными проводами — так проще диагностировать и менять участки
• Артикул sn0-63-12-ig — это конкретная модель из серии PROxima; аналоги с другим количеством отверстий или материалом могут отличаться по характеристикам
