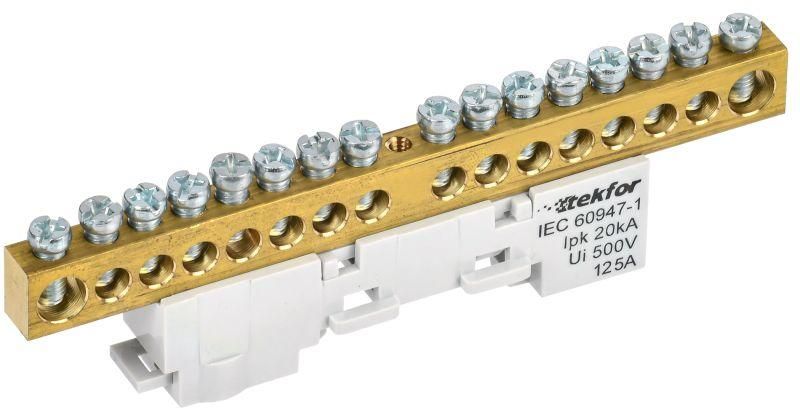

Шина L "фаза" неизол. на универс. держ. 8х12-16-Ср TEKFOR IEK TF-NN20-16-DL-K03

Шина L фаза неизолированная на универсальном держателе 8x12-16-Ср от IEK (ИЭК), артикул tf-nn20-16-dl-k03, предназначена для надёжного распределения фазного тока в распределительных щитах и технологических системах. Шина обеспечивает механическую и электрическую связь между проводниками, упрощает монтаж и снижает риск перегрева за счёт высокой проводимости латунной контактной части.

Назначение и область применения

Шина L фаза неизолированная на универсальном держателе 8x12-16-Ср используется для коммутации фазных проводников в силовых цепях. Подходит для установки в электрощитах жилых, промышленных и коммерческих объектов, а также в составе оборудования - например, на станках, конвейерах, пультах управления. Является комплектующим элементом для сборки распределительных устройств по ГОСТ и IEC.

Технические характеристики

• Номинальный ток: 125 А - способна безопасно передавать нагрузку до этого значения при нормальных условиях;
• Количество контактов: 16 - позволяет подключить до 16 проводников одновременно;
• Диапазон сечений проводов: 25 мм2 - оптимально для медных проводов сечением до 25 мм2;
• Материал контактов: латунь - обеспечивает низкое переходное сопротивление и долгий срок службы;
• Тип поверхности: необработанная - не имеет антикоррозийного покрытия, требует осторожного обращения в агрессивных средах;
• Изолятор: негорючий пластик - предотвращает случайные замыкания и соответствует требованиям пожарной безопасности;
• Прижимные винты: оцинкованная сталь - устойчивы к коррозии, обеспечивают плотный контакт;
• Рабочая температура: от –40 C до +50 C - работает в широком диапазоне климатических условий;
• Относительная влажность: до 90 % - допустимо применение во влажных помещениях, но не в условиях постоянного воздействия воды.

Совместимость и монтаж

Шина L фаза неизолированная на универсальном держателе 8x12-16-Ср монтируется на DIN-рейку стандартной ширины 35 мм. Универсальный держатель обеспечивает быстрый и прочный крепёж без дополнительных крепёжных элементов. Для подключения медных многожильных проводов обязательна установка наконечников-гильз - это исключает деформацию жил и повышает надёжность контакта. Кабели сечением свыше 25 мм2 не рекомендуются - возможен перегрев и ослабление зажима.

Безопасность и стандарты

Шина соответствует общим требованиям к электроустановкам по ГОСТ Р МЭК 61439 и применяется в соответствии с правилами устройства электроустановок (ПУЭ). Негорючий материал изолятора обеспечивает самозагасаемость при возгорании. Отсутствие изоляции на токоведущей части требует соблюдения мер защиты - запрещено использование в открытых местах без корпуса или защитного кожуха.

Преимущества

• Высокая проводимость латуни снижает потери энергии и нагрев при работе;
• 16 точек подключения позволяют отказаться от перемычек и уменьшить количество соединений;
• Универсальный держатель совместим с большинством типов DIN-реек;
• Простота монтажа - не требуется специальное оборудование, достаточно отвёртки;
• Стандартные габариты и совместимость с продукцией серии TEKFOR от IEK.

Ограничения применения

• Не предназначен для работы в условиях постоянной влажности, брызг или погружения - отсутствует защита IP;
• Не изолирована - нельзя использовать вне закрытых щитов или без защитных крышек;
• Запрещён монтаж без наконечников на многожильных медных проводах - риск разрушения жил и плохого контакта;
• Не рассчитана на ток выше 125 А - превышение вызывает перегрев и выход из строя;
• Необлагороженная поверхность может окисляться в агрессивных средах (промышленные цеха с химическими испарениями).

Примеры использования

• Фазное распределение в этажных щитах многоквартирных домов;
• Подключение автоматических выключателей в промышленных пультах управления;
• Распределение питания на линии освещения в торговых центрах;
• Сборка распределительных щитов в логистических комплексах и складских помещениях.

Практические советы

• Перед монтажом проверьте соответствие сечения провода - максимум 25 мм2; используйте наконечники типа НШВИ или НШКИ;
• Затягивайте винты усилием 0,8–1,0 Нм - переусиливать нельзя, чтобы не повредить резьбу или латунную планку;
• При использовании в сыром помещении - дополнительно герметизируйте щит или выбирайте изолированные аналоги;
• Проверяйте состояние контактов каждые 1–2 года - особенно при переменных нагрузках;
• Артикул tf-nn20-16-dl-k03 совместим с другими изделиями серии TEKFOR - можно сочетать с нулевыми и защитными шинами IEK для унификации сборки.
