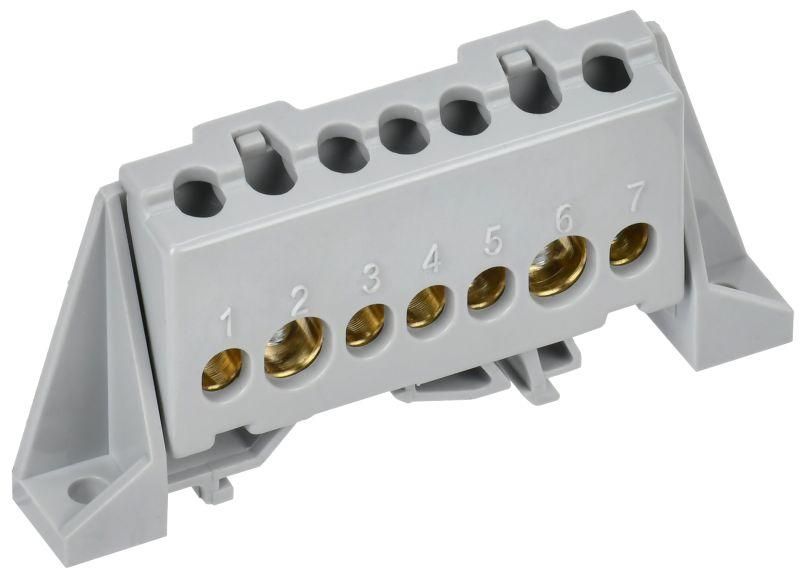

Шина L "фаза" в комб. изол. "Стойка" 8х12-7-Ср TEKFOR IEK TF-NN20-07-DP-K03

Шина L фаза в комбинированном DIN-изоляторе стойка 8x12-7-Ср от IEK (ИЭК) - это надёжный элемент для распределения фазного напряжения в силовых щитах. Артикул tf-nn20-07-dp-k03 обеспечивает механическую устойчивость и безопасное подключение проводов за счёт встроенного изолятора и латунной контактной группы.

Назначение и область применения

Шина L фаза в комбинированном DIN-изоляторе стойка 8x12-7-Ср используется для создания централизованной точки подключения фазных проводников в распределительных щитах. Подходит для установки на DIN-рейку и применяется в бытовых, промышленных и коммерческих электроустановках. Часто встречается в щитах управления, автоматических системах, станочном парке и системах освещения.

Технические характеристики

• Тип изделия: шина фазная с изолятором
• Количество контактов: 7 - позволяет подключить семь проводников
• Номинальный ток: 125 А - рассчитана на длительную работу при нагрузке до этого значения
• Диапазон сечений проводов: 25 мм2 - максимальное сечение, которое можно надёжно зажать
• Материал контактов: латунь - обеспечивает высокую электропроводность и долговечность
• Тип поверхности: необработанная - не имеет специального покрытия, что снижает стоимость, но требует осторожности при эксплуатации в агрессивных средах
• Материал изолятора: негорючий пластик - повышает пожаробезопасность
• Прижимные винты: оцинкованная сталь - устойчивы к коррозии
• Рабочая температура: от –40 C до +50 C
• Относительная влажность: до 90 % без конденсации

Совместимость и монтаж

Шина L фаза в комбинированном DIN-изоляторе стойка 8x12-7-Ср совместима со всеми стандартными DIN-рейками шириной 35 мм. Устанавливается легко - защёлкивается на рейку без инструментов. Для подключения рекомендуется использовать медные многожильные провода с наконечниками-гильзами, чтобы предотвратить перелом жил и плохой контакт. Каждый контакт затягивается винтом M6; момент затяжки - не более 1,5 Нм, чтобы не повредить резьбу.

Безопасность и стандарты

Произведено в соответствии с требованиями ГОСТ Р МЭК 60947-7-1 и другими нормами для комплектующих распределительных устройств. Изолятор выполнен из самозагасающего материала, соответствующего классу горючести UL94 V-0. Шина не содержит свинца и других запрещённых веществ, соответствует RoHS.

Преимущества

• Удобство монтажа: всё в одном корпусе - и шина, и изоляция, и крепление на DIN-рейку
• Высокая надёжность контакта благодаря латунным контактам и качественным винтам
• Стандартный форм-фактор - совместима с большинством типовых щитов
• Надёжная изоляция исключает случайные замыкания между фазами и заземлением

Ограничения применения

• Не предназначен для работы в условиях постоянного воздействия воды, масел или химически активных газов - материал не имеет антикоррозийного покрытия
• Не следует применять с проводами сечением больше 25 мм2 - возможен перегрев и оплавление изоляции
• Не рекомендуется для частых демонтажей - многократное откручивание винтов может вывести резьбу из строя
• Не подходит для переменного тока выше 125 А - превышение нагрузки вызывает нагрев и риск возгорания

Примеры использования

• Подключение фазных проводов от автоматических выключателей в этажном щите
• Распределение питания по группам освещения в офисном помещении
• Сборка силового щита на производстве - подключение двигателей через контакторы
• Объединение выходов УЗО или дифференциальных автоматов перед подачей на потребителей

Практические советы

• Перед монтажом проверьте, что все провода имеют подходящие наконечники - особенно важно для многожильных медных проводов
• Не используйте шину для подключения алюминиевых проводов - они несовместимы с латунью и могут вызвать электрохимическую коррозию
• При установке в сыром помещении дополнительно герметизируйте место монтажа или выбирайте шины с покрытием
• Проверяйте плотность затяжки винтов после первых нескольких часов работы - возможно ослабление при тепловом расширении
• Артикул tf-nn20-07-dp-k03 - это часть серии TEKFOR от IEK, поэтому он совместим с другими изделиями этой линейки по форме, цвету и креплениям
