Шина нулевая N 8х12 6 отверстий синий изолятор на DIN-рейку латунь розн. стикер PROxima EKF sn0-125-6-d-r

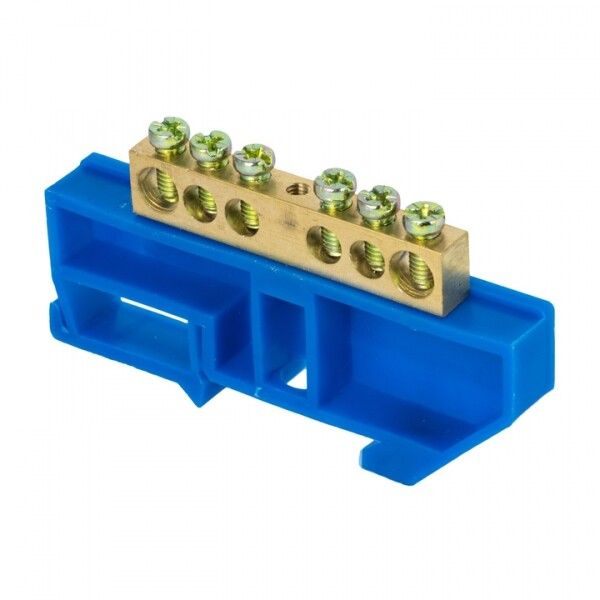

Шина нулевая EKF PROxima sn0-125-6-d-r - компактное устройство для распределения нулевого провода в щитах на DIN-рейке. Латунная контактная группа и синий изолятор обеспечивают надёжное соединение и визуальное отличие от фазных шин.

Назначение и область применения

Шина нулевая EKF PROxima sn0-125-6-d-r используется для объединения нескольких нулевых проводников (N) в распределительных щитах. Применяется в промышленном оборудовании, автоматических системах управления, силовых щитах НКУ. Подходит для цепей с напряжением до 400 В и током до 125 А. Цвет изолятора - синий - соответствует стандартному обозначению нулевого провода.

Технические характеристики

• Номинальный ток: 125 А
• Номинальное напряжение: 400 В
• Количество подключений: 6 отверстий
• Тип подключения: винтовой зажим
• Материал контактов: латунь с оцинкованным покрытием
• Габариты: 8×12 мм
• Диапазон сечений проводов: 2,5–16 мм2
• Степень защиты: IP00 (без защиты от внешних воздействий)
• Рабочая температура: от –40 C до +105 C
• Способ монтажа: крепление на DIN-рейку через изолятор
• Цвет изолятора: синий

Совместимость и монтаж

Шина крепится на стандартную DIN-рейку типа TS35 за счёт пластикового изолятора. Установка не требует дополнительного оборудования. Для подключения используются винтовые зажимы - достаточно ослабить винт, вставить провод и затянуть моментом, достаточным для плотного контакта. Максимальное сечение провода - 16 мм2, минимальное - 2,5 мм2. Не допускается использование проводов меньшего сечения - они могут выскочить из зажима.

Безопасность и стандарты

Изолятор выполнен из самозатухающего пластика, не поддерживающего горение. Контактная группа изготовлена из оцинкованной латуни - это снижает риск электрохимической коррозии при смешанном использовании медных и алюминиевых проводов. Отсутствие степени защиты (IP00) означает, что шина должна устанавливаться внутри закрытых щитов, недоступных для случайного прикосновения.

Преимущества

• Оцинкованное покрытие контактов позволяет безопасно подключать как медные, так и алюминиевые провода без риска окисления.
• Круглая форма головки винта исключает перерезание жилы при затяжке - повышает долговечность соединения.
• Синий цвет изолятора обеспечивает быстрый визуальный контроль нулевой шины в щите.
• Высокая термостойкость (до +105 C) позволяет использовать в условиях повышенных температур.
• Компактные габариты (8×12 мм) экономят место в щите при многочисленных подключениях.

Ограничения применения

• Не предназначен для работы вне закрытого щита - степень защиты IP00 не защищает от пыли, влаги и механических повреждений.
• Не рекомендуется для подключения проводов сечением менее 2,5 мм2 - возможен слабый контакт и выпадение жилы.
• Запрещено применять в качестве шины PE (заземления) - для этого есть специальные шины с другим цветовым обозначением (жёлто-зелёный).
• Не рассчитана на частые демонтажи - многократное откручивание винтов может привести к износу резьбы.

Примеры использования

• Подключение нулевых проводов от трёхфазных двигателей в пульте управления.
• Объединение нулей от нескольких модулей автоматического выключателя в распределительном щите завода.
• Распределение нуля в системах освещения промышленных помещений.
• Сборка нулевой шины в щитах для насосных станций и конвейерных линий.

Практические советы

• Перед монтажом проверьте, чтобы все провода имели сечение в диапазоне 2,5–16 мм2 - это гарантирует надёжный контакт.
• При подключении алюминиевых проводов используйте антиоксидантную пасту - продлевает срок службы соединения.
• Не затягивайте винты слишком сильно - это может повредить резьбу или деформировать латунный контакт.
• Если требуется больше 6 точек подключения - используйте несколько шин, соединённых перемычкой.
• Проверяйте соответствие цвета изолятора - синий должен использоваться только для N, а не для PE.
