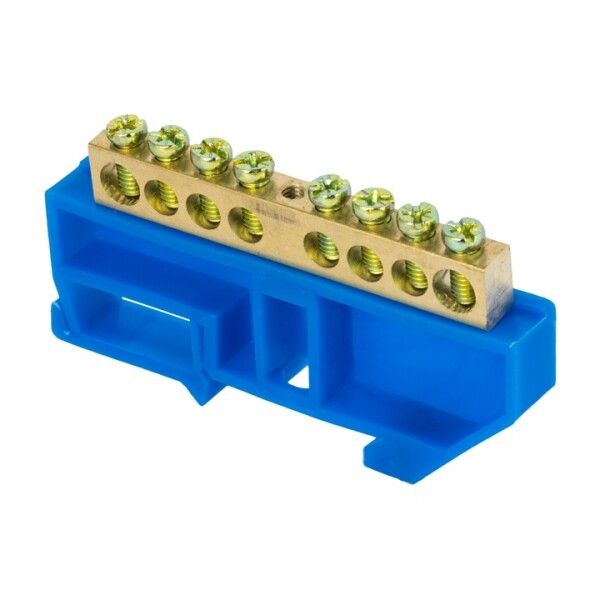

Шина нулевая N 8х12 8 отвер. латунь син. изолятор на DIN-рейку EKF PROxima sn0-125-8-d

Шина нулевая 8х12 мм 125 А 8 отверстий латунь синий изолятор на DIN-рейку от EKF серии PROxima - это компактное устройство для распределения нулевого провода (N) и заземления (PE) в щитах автоматики и силовой аппаратуры. Подходит для установки на DIN-рейку, обеспечивает надёжное винтовое соединение с проводниками сечением 2,5–16 мм2.

Назначение и область применения

Шина нулевая используется для объединения нескольких нулевых проводников в одном месте - в распределительных щитах, ящиках управления, системах автоматизации. Также может применяться как шина заземления PE, если конструкция позволяет. Применяется в промышленном оборудовании, станках, конвейерах, системах освещения и других объектах с требованием к качественному заземлению и нулевому потенциалу. Соответствует сфере применения НКУ (низковольтное коммутационное оборудование).

Технические характеристики

• Номинальный ток: 125 А - выдерживает длительную нагрузку без перегрева
• Номинальное напряжение: 400 В - рассчитана на трёхфазные сети 230/400 В
• Количество подключений: 8 отверстий - позволяет подсоединить до 8 проводов
• Диапазон сечений проводов: 2,5–16 мм2 - совместима с большинством стандартных жил
• Материал: латунь - высокая электропроводность и коррозионная стойкость
• Изолятор: синего цвета - визуальное отличие от фазных шин, повышает безопасность
• Способ монтажа: на DIN-рейку 35 мм - стандартная установка в щитах
• Габариты: 8×12 мм - компактный профиль, не занимает лишнего места
• Степень защиты: IP00 - не защищена от внешних воздействий; требуется установка внутри закрытых щитов
• Рабочая температура: от –40 до +105 C - работает в суровых условиях, включая холодные склады и нагретые помещения
• Нормативный документ: IEC 60309-1(1999) - соответствие международным требованиям к контактным соединениям

Совместимость и монтаж

Шина нулевая 8х12 мм 125 А 8 отверстий латунь синий изолятор на DIN-рейку устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно зафиксировать её с помощью крепёжного механизма на корпусе изолятора. Все винты доступны сверху - удобно затягивать и проверять соединения без демонтажа. Максимальное сечение провода - 16 мм2, минимальное - 2,5 мм2. Не используйте провода меньше 2,5 мм2 - они могут плохо фиксироваться и вызывать нагрев. Перед установкой удалите оксидную плёнку с жил, особенно если используются алюминиевые провода.

Безопасность и стандарты

Шина соответствует стандарту IEC 60309-1(1999), что гарантирует механическую прочность и электробезопасность контактов. Цвет изолятора - синий - соответствует принятой цветовой маркировке для N-проводника. Однако, поскольку степень защиты IP00, изделие нельзя использовать вне закрытого щита. Открытый монтаж запрещён - риск поражения током и попадания сторонних предметов внутрь.

Преимущества

• Высокая проводимость латуни снижает тепловые потери и продлевает срок службы
• Фиксация на изоляторе исключает замыкание на корпус щита
• 8 точек подключения позволяют отказаться от перемычек и уменьшить количество соединений
• Экономия до 50% по сравнению с аналогами европейских брендов без потери качества
• Работает в широком диапазоне температур - подходит для любых условий эксплуатации

Ограничения применения

• Не применяется в открытых помещениях - IP00 не защищает от пыли, влаги и случайного прикосновения
• Не предназначен для подключения проводов сечением менее 2,5 мм2 - возможен плохой контакт
• Не рекомендуется для многожильных проводов без наконечников - есть риск деформации жил при затяжке
• Не является шиной заземления по умолчанию - необходимо проверить проектную документацию, допускает ли использование N-шины для PE

Примеры использования

• Щит управления насосной станцией - объединение всех нулевых проводов двигателей
• Автоматический щит освещения - сборка нулей от групп светильников
• Производственный конвейер - распределение нуля между несколькими контроллерами и датчиками
• Аварийное освещение - подключение нулевой шины через УЗО

Практические советы

• Перед установкой проверьте, чтобы все провода имели одинаковое сечение - так равномернее распределяется ток
• Используйте наконечники типа НШВИ для многожильных проводов - предотвращают ослабление контакта
• Затягивайте винты усилием 0,5–0,7 Нм - слишком слабо - плохой контакт, слишком сильно - повреждение резьбы
• Проверяйте плотность соединений каждые 6–12 месяцев - особенно в условиях вибраций (станки, цеха)
• Не смешивайте медные и алюминиевые провода на одной шине - возникает гальваническая коррозия
• Обязательно пометьте шину этикеткой “N” или “PE”, даже если она синяя - это требование ПУЭ
