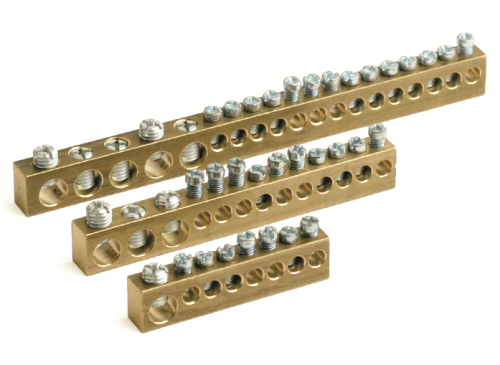

Шина латунная 5х6мм, 2х7,5мм | BD1007 DKC ДКС

Шина латунная 5х6 мм, 2х7,5 мм от DKC (ДКС) - это компактный токоведущий элемент для организации распределения электроэнергии внутри электрощитов. Артикул bd1007 предназначен для надёжного соединения нескольких проводов и питающих линий без необходимости использования дополнительных клемм. Материал - латунь - обеспечивает хорошую проводимость и устойчивость к окислению.

Назначение и область применения

Шина латунная 5х6 мм, 2х7,5 мм используется для создания централизованной точки подключения в распределительных щитах. Подходит для соединения входящих фаз, нулевых и заземляющих проводников. Применяется в бытовых, промышленных и коммерческих электрощитах, где требуется надёжная и компактная коммутация до семи проводов. Особенно эффективна там, где важно минимизировать количество клеммных колодок и снизить число точек соединения.

Технические характеристики

• Материал: латунь - высокая электропроводность, коррозионная стойкость
• Размеры: основная часть 5×6 мм, контактные выступы 2×7,5 мм
• Количество контактов: 7 - возможность подключить семь одножильных или многожильных проводов
• Поверхность контактов: необработанная - требует затяжки винтом для надёжного контакта
• Изоляционный монтаж: да - шина крепится на изолирующие опоры, исключает случайное замыкание на корпус щита
• Крепёж: винты из оцинкованной стали - устойчивы к коррозии, обеспечивают прочное крепление к DIN-рейке или стенке щита

Совместимость и монтаж

Шина латунная 5х6 мм, 2х7,5 мм совместима с любыми стандартными DIN-рейками и металлическими щитами. Для установки используются винты, которые входят в комплект. Установка выполняется через предварительно просверленные отверстия в основе шины. Каждый контакт рассчитан на провода сечением до 4–6 мм2. Необходимо использовать гаечный ключ для равномерной затяжки - перегрузка винта может повредить латунь. Поскольку изоляторы не входят в комплект, их следует выбирать отдельно - подходят стандартные пластиковые изоляторы для шин 5 мм толщиной.

Безопасность и стандарты

Шина соответствует требованиям к токоведущим элементам для внутренней установки в электрощитах. Хотя явного указания на соответствие ГОСТ или IEC нет, материал и конструкция соответствуют распространённым практикам безопасности в России и странах СНГ. Наличие изолированного монтажа снижает риск поражения током при обслуживании. Не применяйте в условиях постоянного воздействия открытого пламени или химически активных сред.

Преимущества

• Высокая проводимость латуни - меньше потерь энергии по сравнению со сталью
• Уменьшение числа клеммных соединений - ниже вероятность отказа в одной из точек
• Плотная компоновка - экономия места в щите за счёт отсутствия изоляторов
• Стабильность контакта - латунь сохраняет форму после многократной затяжки
• Поддерживается серия Quadro - легко интегрируется в системы DKC с другими элементами этой линейки

Ограничения применения

• Не предназначена для подключения проводов сечением более 6 мм2 - возможен перегрев и деформация контактов
• Не рекомендуется для внешних установок - отсутствует защита IP, не выдерживает влагу и пыль
• Не подходит для частых отсоединений - латунь со временем теряет упругость, контакт становится слабее
• Требуется обязательное использование изоляторов - напрямую на металлический щит устанавливать нельзя
• Не имеет цветовой маркировки - необходимо самостоятельно помечать фазы и ноль

Примеры использования

• Распределение фазы между автоматическими выключателями в квартирном щите
• Объединение нулевых проводов от группы розеток
• Заземляющая шина для нескольких устройств в промышленном щите
• Альтернатива групповым клеммникам в местах с ограниченным пространством

Практические советы

• Перед монтажом проверьте диаметр отверстий под винты - они должны точно совпадать с крепёжом вашего щита
• Используйте медные наконечники на многожильных проводах - так контакт будет надёжнее
• Выбирайте изоляторы с высотой, соответствующей толщине шины (5 мм) - иначе она будет болтаться
• Не используйте шину в качестве основного заземления в системах TN-C - соблюдайте нормы по разделению PEN
• При сборке щита с несколькими шинами - располагайте их параллельно, чтобы избежать механических нагрузок на провода
• Артикул bd1007 - идеально сочетается с другими изделиями серии Quadro от DKC, особенно с DIN-рейками и клеммами того же бренда
